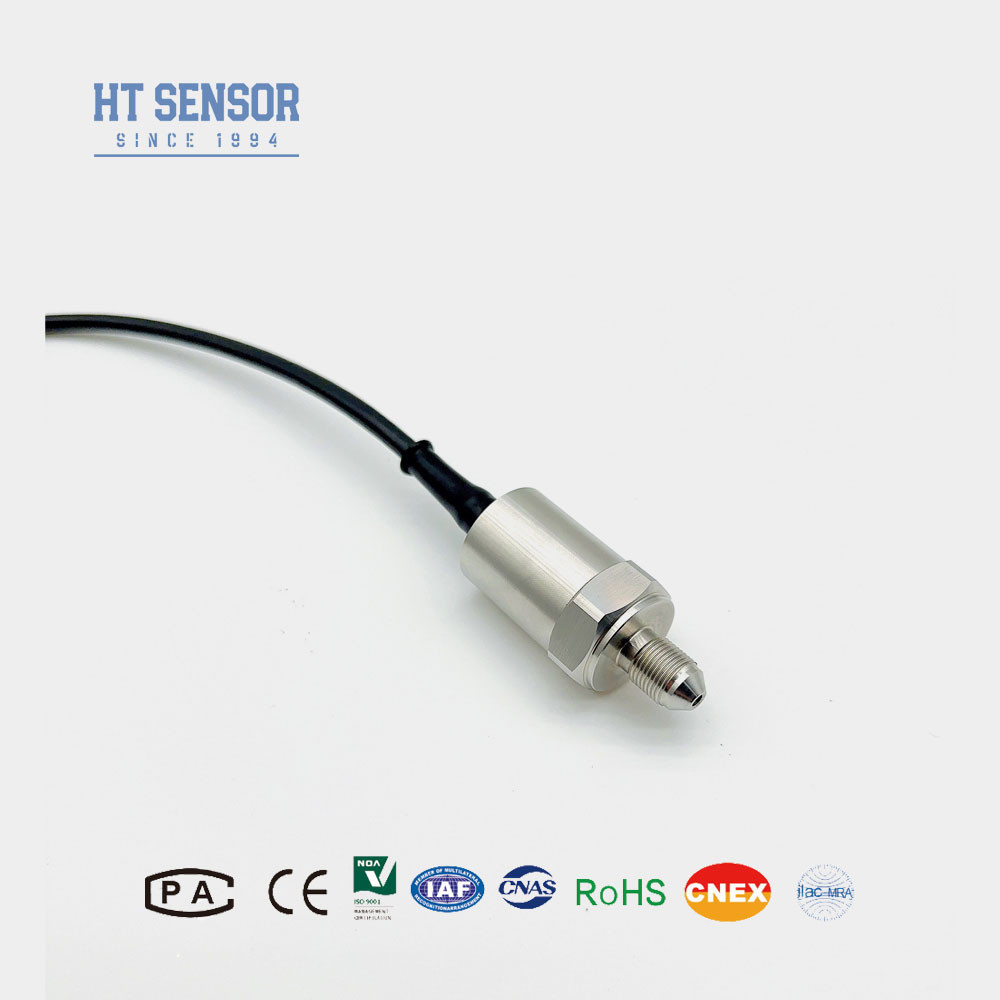

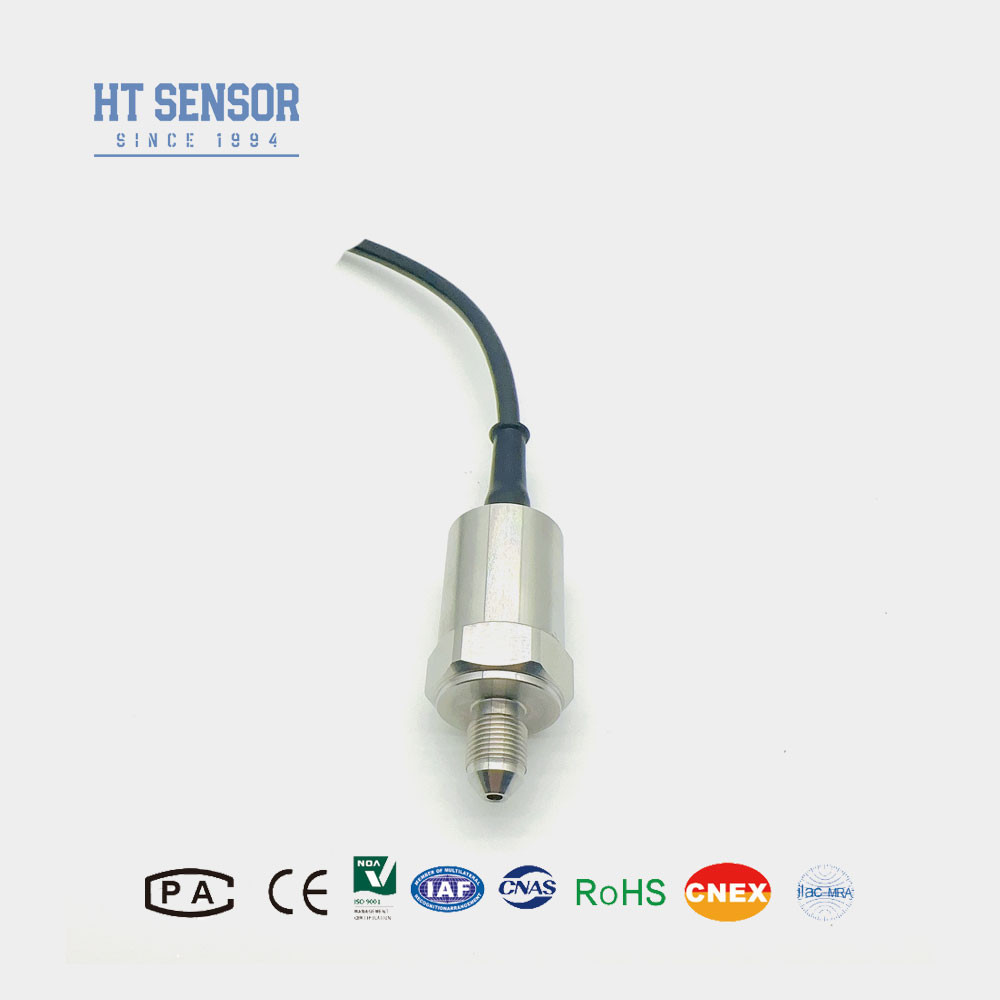

BP9325 Cảm biến áp suất silicon piezoresistive với hệ thống điều khiển thủy lực và khí nén
Product Details
| Mô hình NO.: | BP9325 | Vật liệu nhà ở: | Thép không gỉ |
|---|---|---|---|
| Nhiệt độ hoạt động: | -20℃ đến +80℃ | Nguồn cung cấp điện: | 10V/1,5mA |
| Phạm vi áp: | 0-10kpa～60MPa | Xếp hạng IP: | IP65 |
| Đầu ra tín hiệu: | tín hiệu mv | Loại kết nối: | Với cáp |
| Bảo hành: | 2 năm | Loại: | Phân tán Silicon Piezoresistive |
| Làm nổi bật |
Bộ cảm biến áp suất silicon piezoresistive,Bộ cảm biến áp suất silicon piezoresistive điều khiển thủy lực,Bộ cảm biến áp suất silicon Piezoresistive điều khiển khí nén |
||
Product Description
giới thiệu cảm biến áp suất công nghiệp silicon:
Bộ cảm biến áp suất sợi silicon BP9325 là một bộ cảm biến ổn định cao sử dụng một yếu tố silicon khuếch tán.Bộ cảm biến đo áp suất khác biệt của môi trường bằng cách truyền nó đến lớp vỏ silic thông qua một lớp vỏ cách ly 316L và dầu silicCác yếu tố silicon khuếch tán sử dụng hiệu ứng piezoresistive để đo chính xác áp suất của cả chất lỏng và khí. thiết kế này đảm bảo đo áp suất chính xác và đáng tin cậy,làm cho nó trở thành một lựa chọn phổ biến cho các ứng dụng khác nhauNó cung cấp độ nhạy cao và tiêu thụ năng lượng thấp, làm cho nó tiết kiệm năng lượng và hoàn hảo cho các thiết bị chạy bằng pin.
Tính năng sản phẩmcủa cảm biến áp suất công nghiệp silicon:
1Sử dụng công nghệ tiên tiến và 316L thép không gỉ lồng, với vật liệu.
2. như titanium đầy đủ và Hastelloy âm hộ.
3Sử dụng mạch phim dày để bù đắp nhiệt độ và điều chỉnh điểm không.
4. độ tin cậy cao, lặp lại và ổn định.
Ứng dụngcủa cảm biến áp suất công nghiệp silicon:
1- Thích hợp để đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L.
2Hệ thống điều khiển thủy lực và khí nén.
3- Điều khiển quy trình.
Điều kiện cơ bảncủa cảm biến áp suất công nghiệp silicon:
1Nguồn cung cấp điện: ≤2mADC (giá trị điển hình 1,5mADC)
2. Khống chế đầu vào: 2,5KΩ ~ 6KΩ
3. Output Impedance:2.5KΩ~6KΩ
4. Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suất: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong (S) | 3500KPa,7MPa,10MPa,20MPa,40MPa,60MPa,100MPa | ||||
| Loại | Tối đa | Đơn vị | |||
| Tính tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~0,2kg | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: Điện liên tục 1,5mA và nhiệt độ môi trường 25°C | |||||
LƯU Ý:
1Trong quá trình lắp ráp, hãy chú ý đến sự phù hợp giữa kích thước của các yếu tố cảm biến và nhà máy phát để đạt được độ kín không khí cần thiết.
2. Trong quá trình lắp ráp, đảm bảo cảm biến được thẳng hàng và nhấn nó xuống đều để ngăn chặn tắc nghẽn hoặc làm hỏng tấm bù.
3- Các phương tiện đo phải tương thích với vật liệu của membrane cảm biến phần tử và vỏ (316L). Nếu không, hướng dẫn đặc biệt nên được cung cấp khi đặt hàng.
4Không sử dụng vật sắc để nhấn vào khẩu độ cảm biến, vì nó có thể gây biến dạng hoặc đâm khẩu độ và làm hỏng các yếu tố cảm biến.
5. ống thông gió của cảm biến áp suất phải được giữ mở cho khí quyển.
6Nếu có những thay đổi trong các dây pin, làm theo nhãn mang theo các yếu tố cảm biến để chính xác.
FAQ:
1. Q: Các tính năng của bộ truyền cảm biến áp suất của bạn là gì?
A: Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất lên đến 30.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi hoàn toàn có khả năng đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
5. Q: Các sản phẩm có giá như thế nào? Có giảm giá nào không?
A: Giá cạnh tranh với giảm giá cho các đơn đặt hàng hàng loạt hoặc đối tác dài hạn.
6. Q: Bảo hành sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A: Thời gian bảo hành của chúng tôi là 24 tháng sau khi vận chuyển, và sau khi bán hàng của chúng tôi sẽ trả lời với câu hỏi của bạn trong 24 giờ, hướng dẫn từ xa bằng mạng PC luôn có sẵn.
