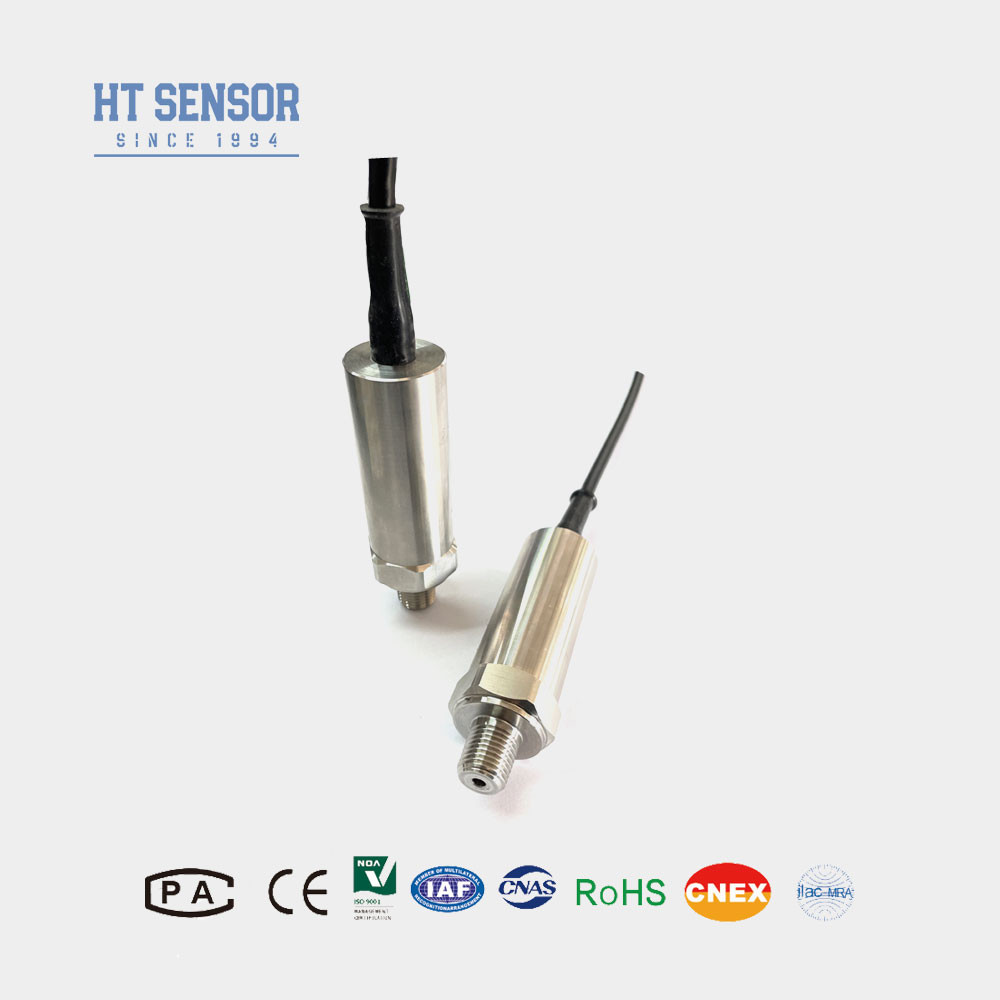

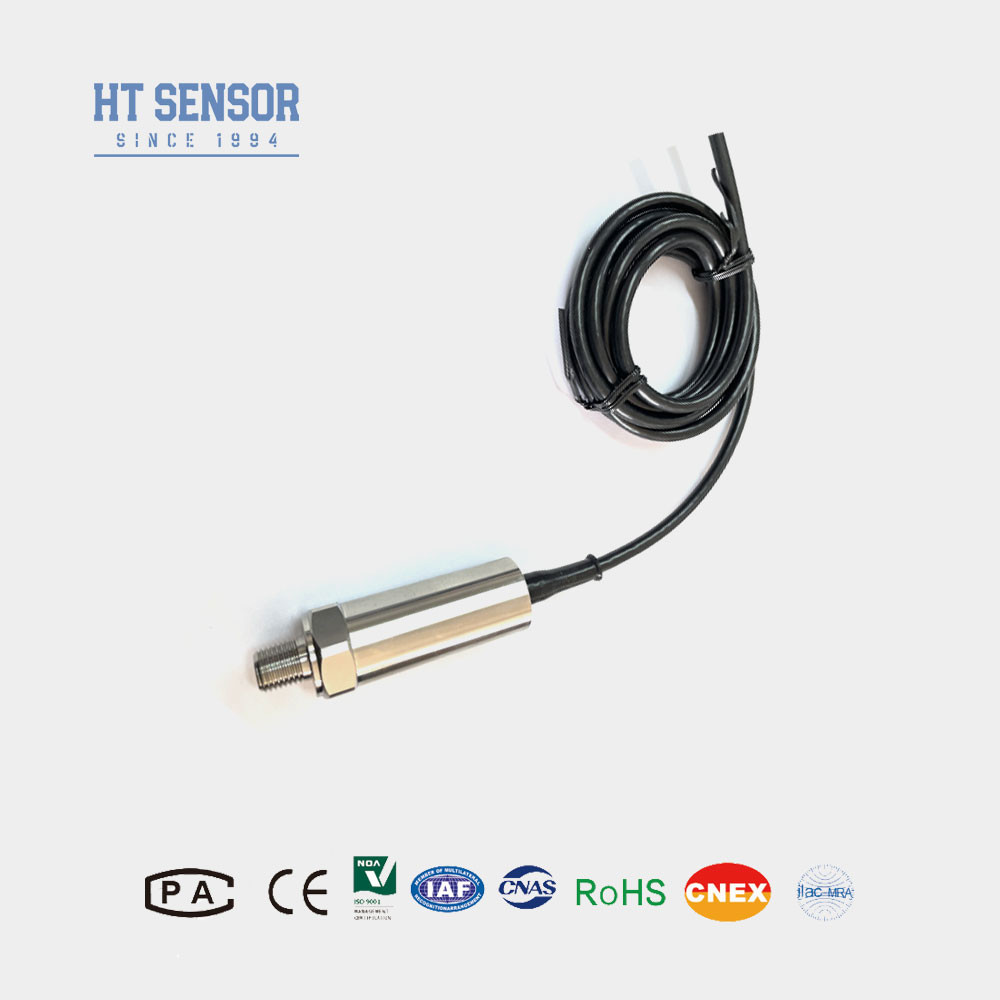

Bộ cảm biến truyền áp suất BP93420I với yếu tố đo tín hiệu tiên tiến Bộ cảm biến cấu trúc thép không gỉ
Product Details
| Mô hình NO.: | BP93420-I | Sức mạnh: | 5VDC /12-32VDC |
|---|---|---|---|
| Sản lượng: | 0.5-4.5VDC /4-20mA /RS485 vv | Sự ổn định lâu dài: | +-0.15%F.S/Year (Typ.) |
| Vật liệu nhà ở: | 316L. hoặc 304SS | loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Thương hiệu: | Bộ cảm biến HT | cáp: | 1,5m |
| lớp chính xác: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Phạm vi áp: | -100kpa~0a...60MPa |
| Làm nổi bật |
Bộ cảm biến truyền áp suất cấu trúc thép không gỉ,Bộ cảm biến truyền áp BP93420I,Điện tử đo tín hiệu thép không gỉ |
||
Product Description
Bộ cảm biến truyền áp suất BP93420I với yếu tố đo tín hiệu tiên tiến Bộ cảm biến cấu trúc thép không gỉ
Bộ cảm biến truyền áp BP93420I
Đưa ra cảm biến truyền áp:
Bộ cảm biến truyền áp suất BP93420I áp dụng chip nhạy áp suất chính xác và ổn định cao nhập khẩu.Chip nhạy cảm sử dụng một quy trình khắc micromechanical tiên tiến để tạo thành một cây cầu Wheatstone bằng cách khuếch tán bốn kháng cự chính xác cao trên wafer siliconDo hiệu ứng piezoresistive, các giá trị kháng của bốn kháng cự cánh tay cầu thay đổi, cầu không cân bằng,và các yếu tố nhạy cảm đầu ra một tín hiệu điện tương ứng với thay đổi áp suất. Tín hiệu điện đầu ra được khuếch đại và bù đắp bởi mạch điều chỉnh phi tuyến tính, và tín hiệu điện áp và dòng điện tương ứng tuyến tính với áp suất đầu vào.
| Các thông số hiệu suất của cảm biến truyền áp | |
| Phạm vi đo | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | 0.1% FS |
| Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/Năm ((Thông thường) ± 0,2% F.S/Năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,25kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Tính năng sản phẩmcủa cảm biến truyền áp suất:
- Máy truyền áp suất có phạm vi đo lường rộng, cấu trúc thép không gỉ bền và các tùy chọn giao diện áp suất khác nhau để đáp ứng các nhu cầu ứng dụng khác nhau.
- Thiết kế nhỏ gọn và nhẹ của nó cho phép cài đặt và tích hợp dễ dàng vào môi trường không gian hạn chế.
- Với độ chính xác cao và cấu trúc thép không gỉ, bộ truyền áp suất này đảm bảo đo áp suất chính xác và đáng tin cậy.
Ứng dụngcủa cảm biến truyền áp suất:
1Bộ truyền áp được thiết kế đặc biệt để đo chính xác các khí và chất lỏng tương thích với thép không gỉ,Được xây dựng từ thép không gỉ 316L để tăng độ bền và độ tin cậy.
2Nó được sử dụng rộng rãi trong ngành công nghiệp hàng hải và hàng không vũ trụ, nơi đo áp suất chính xác là bắt buộc cho an toàn và hiệu suất.
3Ngoài các ứng dụng hàng hải và hàng không, bộ truyền áp suất này cũng được sử dụng rộng rãi trên các quy trình công nghiệp khác nhau, bao gồm dầu mỏ, hóa học, luyện kim,Sản xuất điện, và thủy văn học.
4Nó thường được tích hợp vào hệ thống điều khiển thủy lực và khí nén để cung cấp cảm biến áp suất chính xác cho hoạt động hệ thống hiệu quả.
| Đặt hàng đầu của cảm biến truyền áp suất |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với các bộ phận tiếp xúc của sản phẩm.2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
3Để đảm bảo hoạt động đáng tin cậy của sản phẩm, bạn nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
4. Không có cáp theo mặc định. Nếu cần, bạn có thể giao tiếp trước. Có ba loại vật liệu để lựa chọn. Nếu bạn cần một vật liệu cáp khác nhau, bạn có thể sử dụng các loại cáp khác nhau.xin vui lòng xác định nó trong mẫu đơn đặt hàng.
5Trong trường hợp các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc RF mạnh, vui lòng thông báo cho chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng của cảm biến truyền áp | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ1/IQ2 | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
FAQ:
1. Q: Các tính năng của bộ truyền cảm biến áp suất của bạn là gì?
A: Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể điều chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất lên đến 30.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi có khả năng hoàn toàn đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
5. Q: Các sản phẩm có giá như thế nào? Có giảm giá nào không?
A: Giá cạnh tranh với giảm giá cho các đơn đặt hàng hàng loạt hoặc đối tác dài hạn.
6. Q: Bảo hành sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A:Sản phẩm của chúng tôi có bảo hành giới hạn từ 12 đến 18 tháng từ ngày vận chuyển đến người mua ban đầu. Hengtong sẽ thay thế hoặc sửa chữa các sản phẩm bị lỗi miễn phí.Bảo hành này không áp dụng cho bất kỳ đơn vị đã được sửa đổi, bị lạm dụng, bị bỏ bê.
