| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | ISO9001 |
| Số mô hình: | BP157 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình: | BP157 | Phạm vi: | -100kpa~0~10kpa~20Mpa |
|---|---|---|---|
| Sản lượng: | 4-20mA /0.5-4.5Vdc/0-10VDC | Sự ổn định lâu dài: | +-0,2%F.S/Year (Typ.) |
| Vật liệu nhà ở: | 304 thép thô | loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Loại: | Bộ truyền áp MINI | Loại cấu trúc: | Máy phát áp suất silicon khuếch tán |
| phương tiện đo lường: | Khí và chất lỏng | lớp chính xác: | 0,5% |
| Tùy chỉnh: | <i>Available OED / ODM |</i> <b>Có sẵn OED / ODM |</b> <i>Customized Request</i> <b>Yêu cầu tùy chỉn | ||
| Làm nổi bật: | Bộ cảm biến truyền áp suất Oem,Bộ cảm biến truyền áp suất Mini DIN,Bộ cảm biến đo điện tử OEM |
||

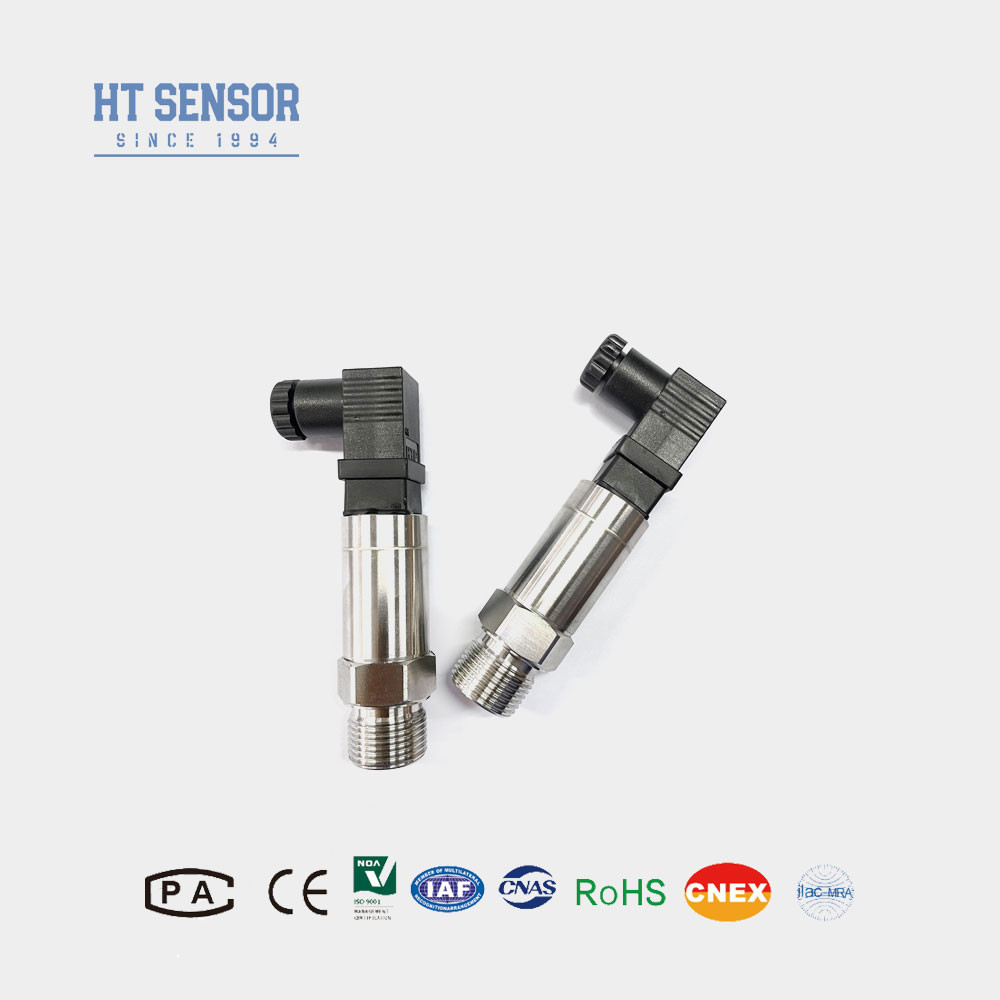

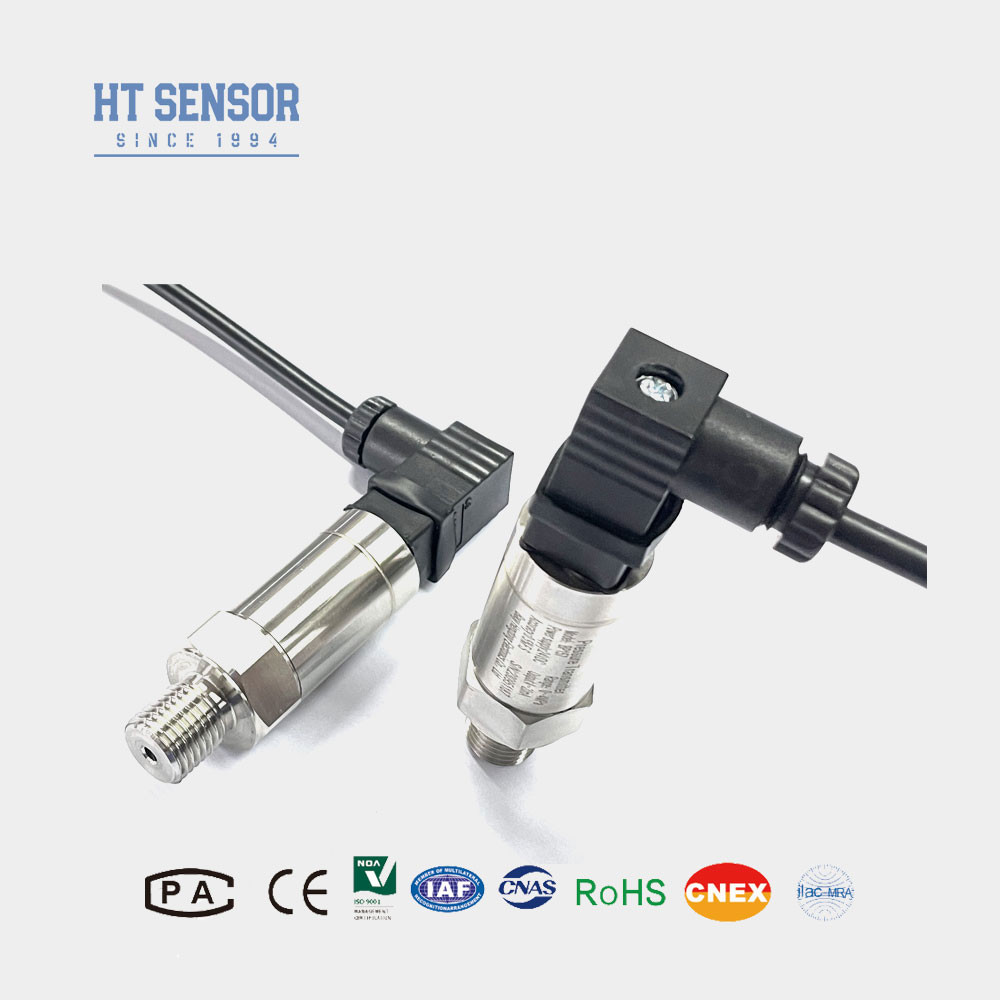

Bộ truyền áp BP157
giới thiệu cảm biến truyền áp suất mini DIN:
Máy truyền cảm biến áp suất công nghiệp BP157 sử dụng cảm biến áp suất silic phân tán HT làm yếu tố đo tín hiệu.PCB tự phát triển của chúng tôi chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩn như 0.5-4.5VDC hoặc 4-20mA để dễ đọc và ghi lại.
Tính năng sản phẩmcủa cảm biến truyền áp suất mini DIN:
1Phạm vi đo lường rộng, cấu trúc thép không gỉ, các hình thức giao diện áp suất đa dạng.
2Thiết kế nhỏ gọn và nhẹ.
3. Zero và quy mô đầy đủ điều chỉnh
4. Chi tiết cao, tất cả các cấu trúc thép không gỉ.
Ứng dụngcủa cảm biến truyền áp suất mini DIN:
1. đo áp suất khí và chất lỏng không ăn mòn, niêm mạc được làm bằng thép không gỉ 316L, môi trường thử nghiệm tương thích với thép không gỉ 316L.
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không.
3Sử dụng trong các quy trình lĩnh vực công nghiệp, chẳng hạn như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn.
4. Đối với hệ thống điều khiển thủy lực và khí nén.
| Các thông số hiệu suấtcủa cảm biến truyền áp suất mini DIN: | |
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Động chuyển nhiệt độ trong khoảng thời gian | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Ví dụ chọn lọccủa cảm biến truyền áp suất mini DIN |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được đo là tương thích với các bộ phận tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm loại chống nổ không bao gồm đầu hiển thị kỹ thuật số.
3Khi đặt hàng máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện cho máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm, người dùng nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su Fluoro là -20oC đến 250oC. Khi nhiệt độ hoạt động của sản phẩm dưới -20oC, cần phải chọn một con dấu vòng O EPDM.
6. Độ dài cáp mặc định là 1,5m, có sẵn trong ba vật liệu. Nếu không được chỉ định, nó sẽ được cung cấp với vật liệu cáp polyethylene. Nếu bạn cần một vật liệu cáp khác, bạn có thể sử dụng các loại cáp khác nhau.xin vui lòng xác định nó trong thứ tự.
7Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh, vui lòng thông báo cho công ty của chúng tôi và chỉ định chúng trong đơn đặt hàng.
| Hướng dẫn đặt hàng | |||||||||
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
1Q: Bạn là một công ty thương mại sản xuất?
A: Chúng tôi là một nhà sản xuất với 30 năm kinh nghiệm.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
3Công suất sản xuất của anh bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất tới 30.000 máy truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi có vị trí tốt để đáp ứng các đơn đặt hàng lớn.bạn nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo lịch trình sản xuất và giao hàng suôn sẻ.
4. Q: chu kỳ giao hàng chung là bao lâu?.
A: 5 ~ 8 ngày làm việc cho mô hình tiêu chuẩn.
5Q: Bao bì vận chuyển
A: Các sản phẩm thường được vận chuyển bằng đường nhanh quốc tế, bao gồm UPS,FedEx,DHL và INT hàng hóa trả trước hoặc có thể được thu thập bằng cách sử dụng tài khoản vận chuyển của bạn, đóng gói xuất khẩu tiêu chuẩn,bao gồm giấy chứng nhận kiểm tra.
6. Q: Liên hệ với chúng tôi
A: Chúng tôi có một đội bán hàng tích cực và có kinh nghiệm, để bạn giải quyết vấn đề của các vấn đề kỹ thuật và kinh doanh. Xin hãy để lại cho chúng tôi một thông điệp hoặc nhấp vào dịch vụ trực tuyến.
