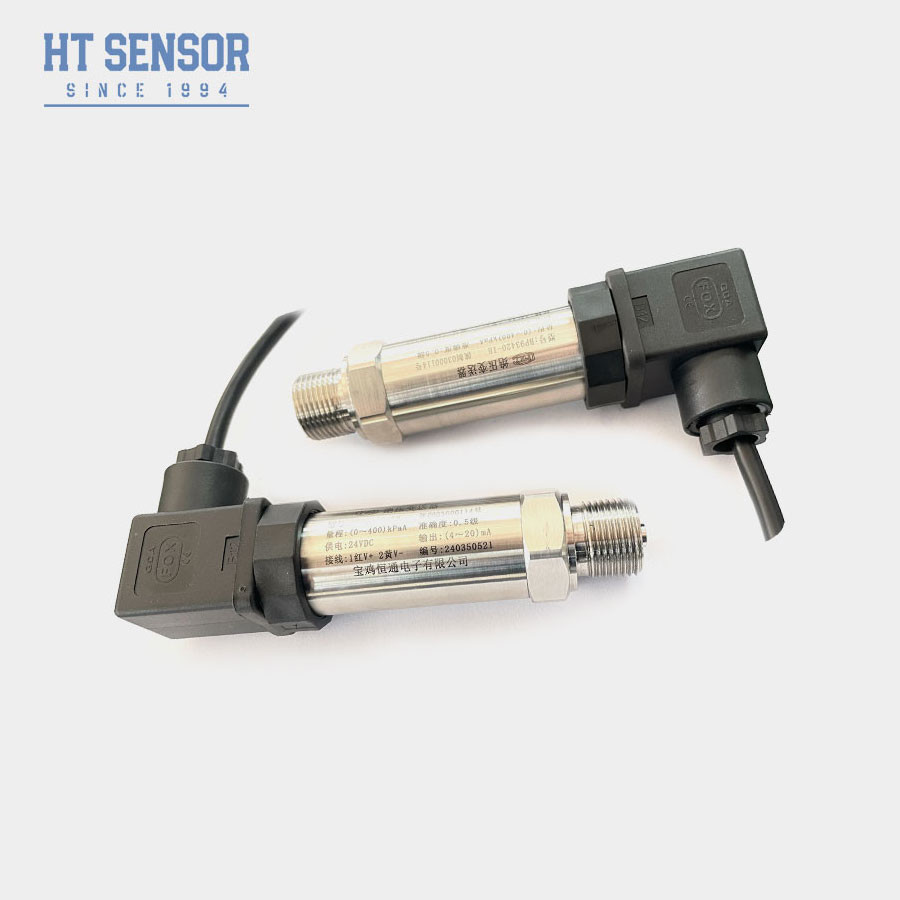

BP157 Bộ cảm biến truyền áp suất hai dây 4-20 MA Bộ cảm biến áp suất silicon phân tán
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Phạm vi áp: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Làm nổi bật |
Cảm biến truyền áp suất 4-20 MA,Bộ cảm biến áp suất silicon phân tán,Cảm biến truyền áp suất hai dây |
||
Product Description
Bộ truyền áp BP157
giới thiệu cảm biến truyền áp suất:
Máy truyền áp suất silicon lan truyền BP157hoạt động theo nguyên tắc cơ bản chuyển đổi áp suất cơ học thành tín hiệu điện thông qua hiệu ứng piezoresistive trong silicon,cung cấp các phép đo áp suất chính xác và đáng tin cậy cho một loạt các ứng dụng
Đặc điểm sản phẩm:
1Phạm vi đo rộng, cấu trúc thép không gỉ, các hình thức giao diện áp suất đa dạng
2. IP65 lớp bảo vệ cấu trúc thép không gỉ
3. Zero và quy mô đầy đủ điều chỉnh
4. Chi tiết cao, tất cả các cấu trúc thép không gỉ
Ứng dụng:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
Các thông số hiệu suất:
| Phạm vi đo | 0kPa ~ 10kPa...10MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Exia IICT6 |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,05kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Mẹo đặt hàng:1. Phạm vi áp suất: Xác định phạm vi áp suất cần thiết mà bộ chuyển đổi cần đo. Đảm bảo nó bao gồm toàn bộ phạm vi áp suất dự kiến trong ứng dụng của bạn để tránh sự không chính xác hoặc hư hỏng.
2. Yêu cầu độ chính xác: Xác định mức độ chính xác cần thiết cho ứng dụng của bạn.
3Tín hiệu đầu ra: Quyết định loại tín hiệu đầu ra cần thiết, chẳng hạn như điện áp, dòng hoặc đầu ra kỹ thuật số (ví dụ: 4-20mA, 0-5VDC, SPI).Đảm bảo khả năng tương thích với hệ thống hoặc thiết bị thu thập dữ liệu hiện có của bạn.
4. Pressure Port Configuration: Chọn cấu hình cổng áp suất thích hợp dựa trên các yêu cầu cài đặt của bạn, chẳng hạn như loại sợi, kích thước và định hướng (ví dụ: NPT, BSP, diaphragm xả).
5. Kết nối điện: Xác định loại kết nối điện cần thiết, chẳng hạn như chiều dài cáp, loại kết nối và cấu hình chân.
6Điều kiện môi trường: Xem xét môi trường hoạt động, bao gồm nhiệt độ, độ ẩm và tiếp xúc với các chất ăn mòn hoặc nguy hiểm.Chọn một bộ chuyển đổi với xếp hạng bảo vệ môi trường phù hợp (e.g., IP65, IP67) để đảm bảo độ tin cậy và tuổi thọ.
7. Tùy chọn lắp đặt: Xác định cách bộ chuyển đổi sẽ được lắp đặt trong ứng dụng của bạn, cho dù đó là lắp đặt trực tiếp, lắp đặt bracket, hoặc tích hợp vào bảng điều khiển.Đảm bảo tương thích với thiết lập gắn của bạn.
8Chứng chỉ: Kiểm tra xem bộ chuyển đổi có phù hợp với các tiêu chuẩn và chứng chỉ ngành liên quan (ví dụ: CE, RoHS, ISO) cần thiết cho ứng dụng hoặc yêu cầu quy định của bạn không.
9Thời gian và khả năng sản xuất: Hãy hỏi về thời gian và khả năng sản xuất để đảm bảo giao hàng kịp thời cho dự án hoặc lịch trình sản xuất của bạn.
Hỗ trợ kỹ thuật: Hãy tìm sự giúp đỡ từ nhà sản xuất hoặc nhà cung cấp nếu bạn có bất kỳ câu hỏi hoặc cần sự giúp đỡ trong việc lựa chọn đúng
10Họ có thể cung cấp lời khuyên chuyên môn và hướng dẫn để đảm bảo bạn đưa ra quyết định sáng suốt.
Hướng dẫn đặt hàng:
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||

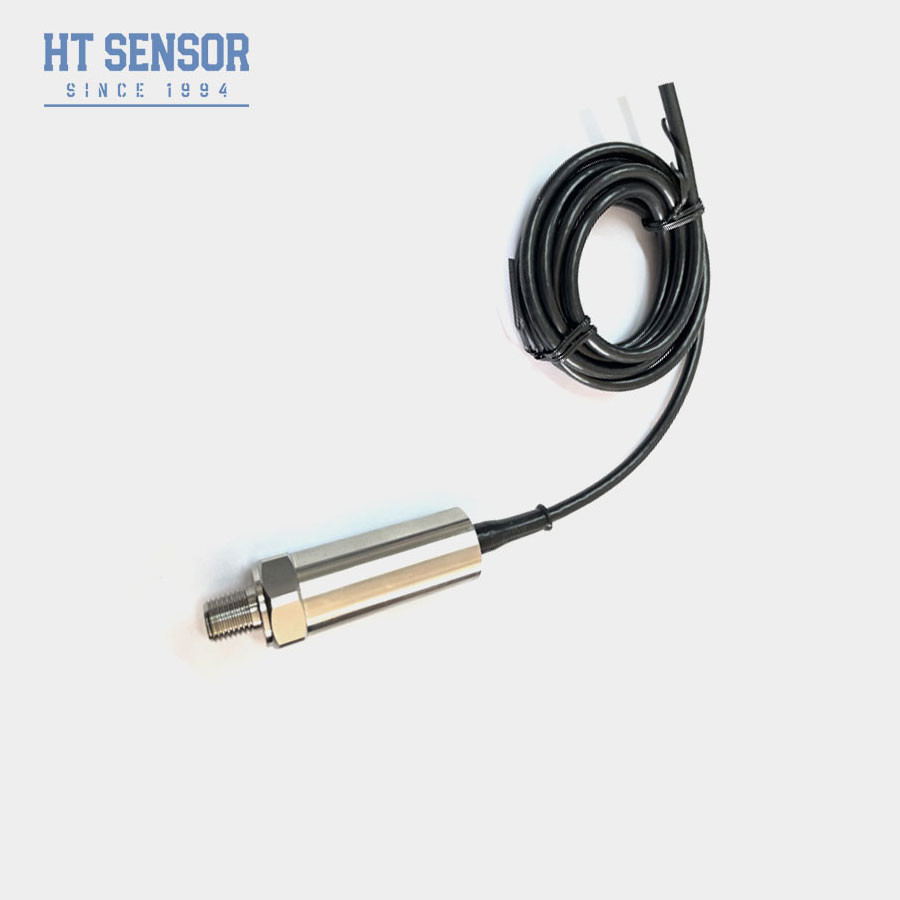

| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
FAQ:
Q: Bạn là nhà sản xuất?
A: Có, chúng tôi là nhà sản xuất cảm biến chuyên nghiệp hơn 29 năm! Nhóm kỹ thuật của chúng tôi có hơn 10 kỹ sư.
Q: Bạn có thể chấp nhận dịch vụ OEM không?
A: Vâng, chúng tôi có thể đặt thông tin công ty và logo của bạn trên cảm biến của chúng tôi.
Q: Tôi có thể là nhà phân phối của anh không?
A: Vâng, chúng tôi đang tìm kiếm các nhà phân phối trên thị trường nước ngoài.
Q: Thời gian dẫn đầu của bạn là bao nhiêu?
A: Thông thường 7-10 ngày. Đối với số lượng trên 100pcs, cần thêm 3-5 ngày làm việc.
