Cảm biến áp suất áp điện silicon khuếch tán HT19V Cảm biến mức không khí lỏng 5VDC
Product Details
| Mẫu số: | HT19V | Loại chủ đề: | KHÔNG |
|---|---|---|---|
| loại dây: | bốn dây | Đo môi trường: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa ~ 60MPa | đầu ra: | MV |
| Loại áp lực: | G/A/S | Cung cấp: | 5-10VDC |
| Mã HS: | 9026209090 | Khả năng cung cấp: | 20000pcs/tháng |
| Kiểu: | Cảm biến áp suất áp điện | Vật liệu: | Thép không gỉ |
| Tùy chỉnh: | Có sẵn OEM và ODM | ||
| Làm nổi bật |
Máy cảm biến áp suất pha trộn silicon piezoresistive 5VDC,Máy cảm biến áp suất silicon pha trộn chất lỏng,Bộ cảm biến mức không khí lỏng 5VDC |
||
Product Description

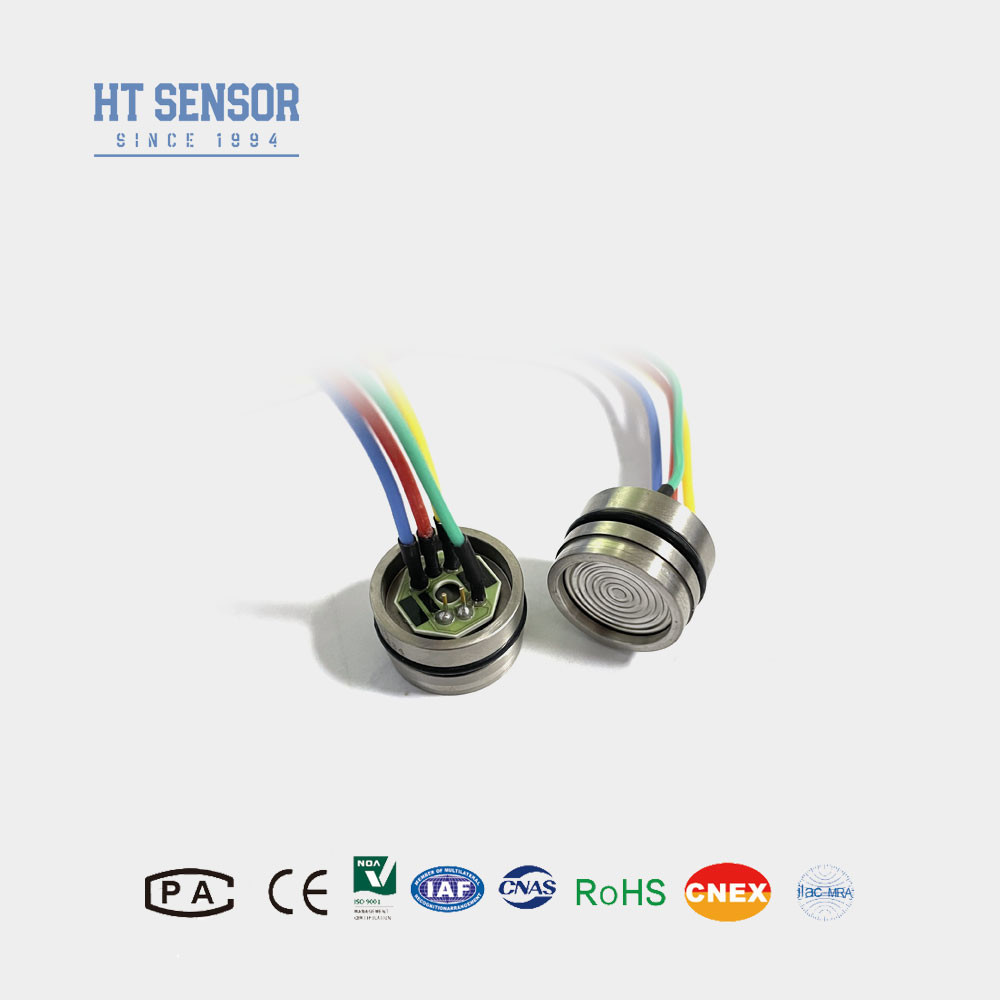

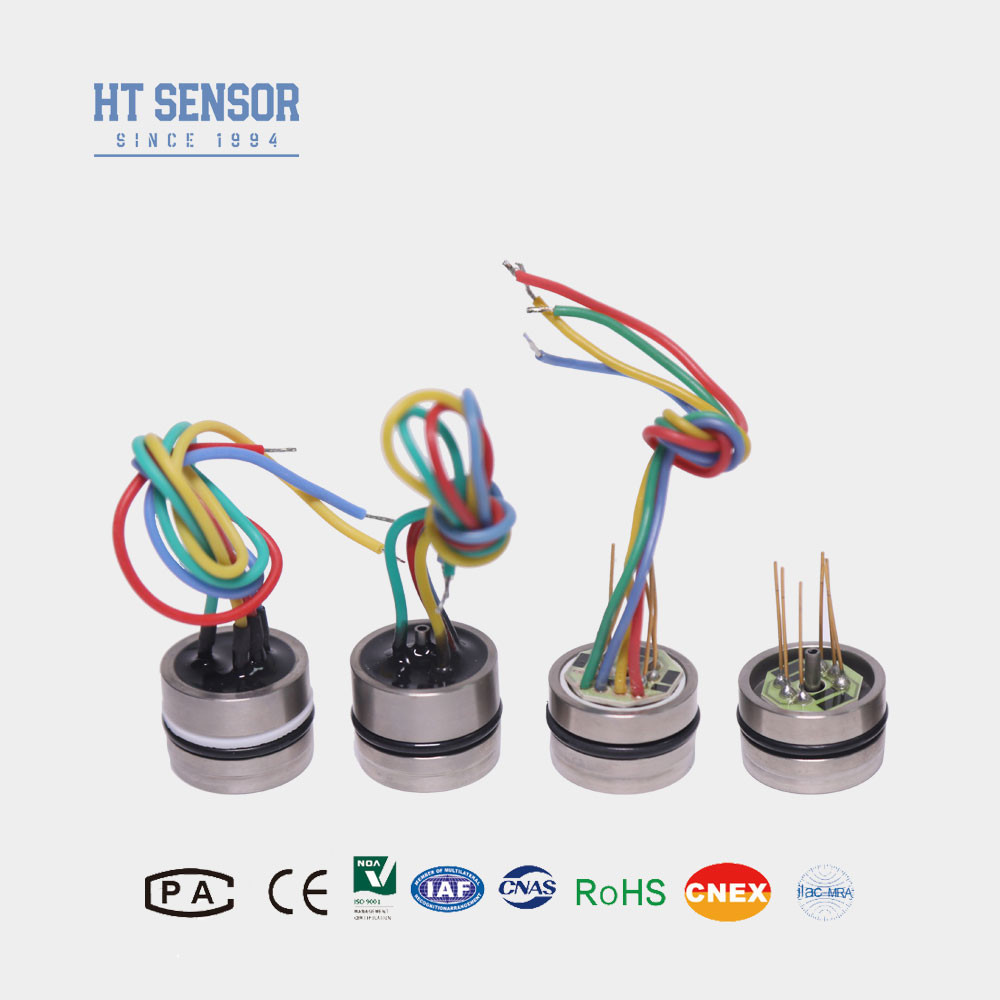

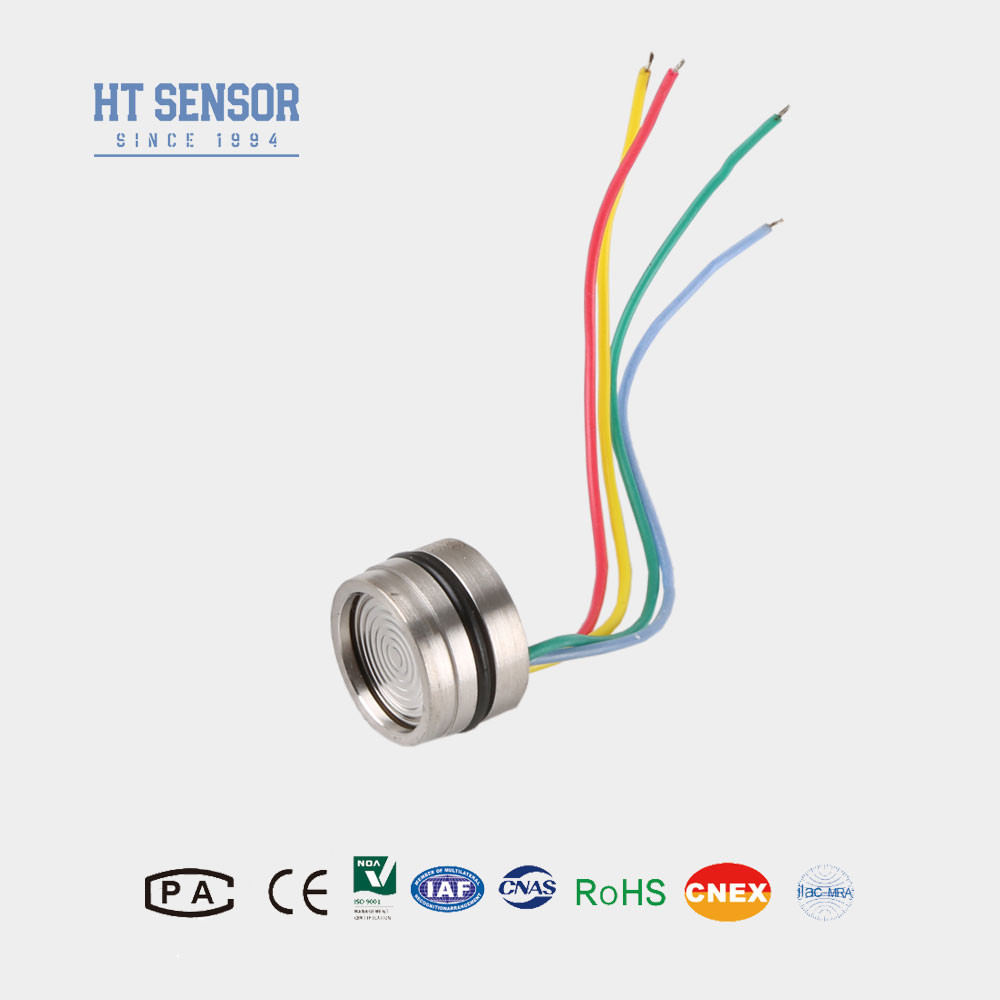

Cảm biến áp suất silicon piezoresistive HT19V 5VDC Cảm biến mức chất lỏng không khí
Cảm biến áp suất silicon piezoresistive HT19V
Giới thiệu về cảm biến áp suất silicon:
HT19V sử dụng các phần tử silicon khuếch tán có độ ổn định cao, làm cho nó trở thành một cảm biến áp suất piezoresistive silicon đáng tin cậy. Bằng cách sử dụng màng ngăn cách ly và dầu silicon, cảm biến có thể đo chính xác áp suất của chất lỏng và khí, cung cấp kết quả chính xác. Nguồn điện áp không đổi bù cho sự trôi nhiệt độ của sản phẩm, giúp giảm đáng kể tác động của sự thay đổi nhiệt độ. Ứng dụng rộng rãi của nó trong máy nén khí và hệ thống làm lạnh khiến nó trở thành một tài sản quý giá trong nhiều ngành công nghiệp.
Tính năng sản phẩmcủa cảm biến áp suất silicon:
1. Mạch phim dày được sử dụng để bù nhiệt độ và hiệu chỉnh độ lệch không.
2. Độ tin cậy cao, độ ổn định tốt.
3. Nguồn điện áp không đổi, đầu ra tiêu chuẩn.
Ứng dụngcủa cảm biến áp suất silicon:
1. Thích hợp để đo áp suất chất lỏng và khí ăn mòn, tương thích với thép không gỉ 316 l
2. Được sử dụng trong các hệ thống điều khiển quy trình để theo dõi và kiểm soát áp suất.
3. Thường được sử dụng trong hệ thống làm lạnh và đo áp suất máy nén khí.
Hiệu suất điệncủa cảm biến áp suất silicon:
1. Nguồn điện: ≤10VDC
2. Điện áp chế độ chung đầu ra: 50% của đầu vào (điển hình)
3. Trở kháng đầu vào: 4KΩ~20KΩ
4. Trở kháng đầu ra: 2.5KΩ~6KΩ
5. Kết nối điện: dây chịu nhiệt độ cao 100mm, cáp ruy băng
| Thông số hiệu suấtcủa cảm biến áp suất silicon:. | ||||||
| Phạm vi đo | Đo (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Tuyệt đối (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Niêm phong (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Điển hình | Tối đa | Đơn vị | ||||
| Độ phi tuyến | ±0.15 | ±0.3 | %F.S | |||
| Độ lặp lại | 0.05 | 0.1 | %F.S | |||
| Trễ | 0.05 | 0.1 | %F.S | |||
| Độ lệch không đầu ra | 0±1 | 0±2 | mV | |||
| Đầu ra toàn thang đo | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Độ trôi nhiệt độ lệch không | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Độ trôi nhiệt độ toàn thang đo | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Nhiệt độ bù | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Nhiệt độ hoạt động | -20~80 | ºC | ||||
| Nhiệt độ bảo quản | -40~125 | ºC | ||||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn thang đo hoặc 120MPa | |||||
| Áp suất nổ | 5X toàn thang đo | |||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | ||||
| Vật liệu màng ngăn | 316L | |||||
| Điện trở cách điện | ≥200MΩ 100VDC | |||||
| Độ rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian đáp ứng | ≤1ms | |||||
| Phớt O-ring | Cao su nitrile hoặc cao su Fluoro | |||||
| Môi trường làm đầy | Dầu silicon | |||||
| Trọng lượng | ~28g | |||||
| Các thông số được kiểm tra trong các điều kiện sau: 10V @ 25ºC | ||||||
| Cấu trúc phác thảocủa cảm biến áp suất silicon | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Kết nối điện và bùcủa cảm biến áp suất silicon |
|
|
| Ví dụ lựa chọn |
| Mẹo đặt hàng |
| Hỏi & Đáp |
.
.
