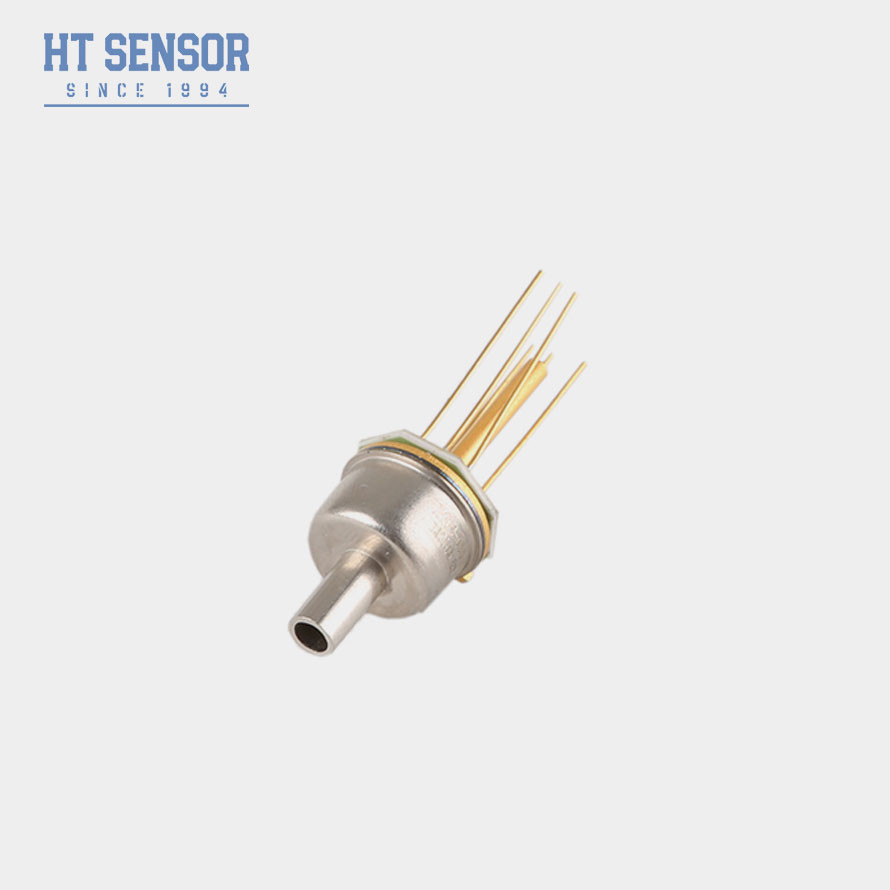

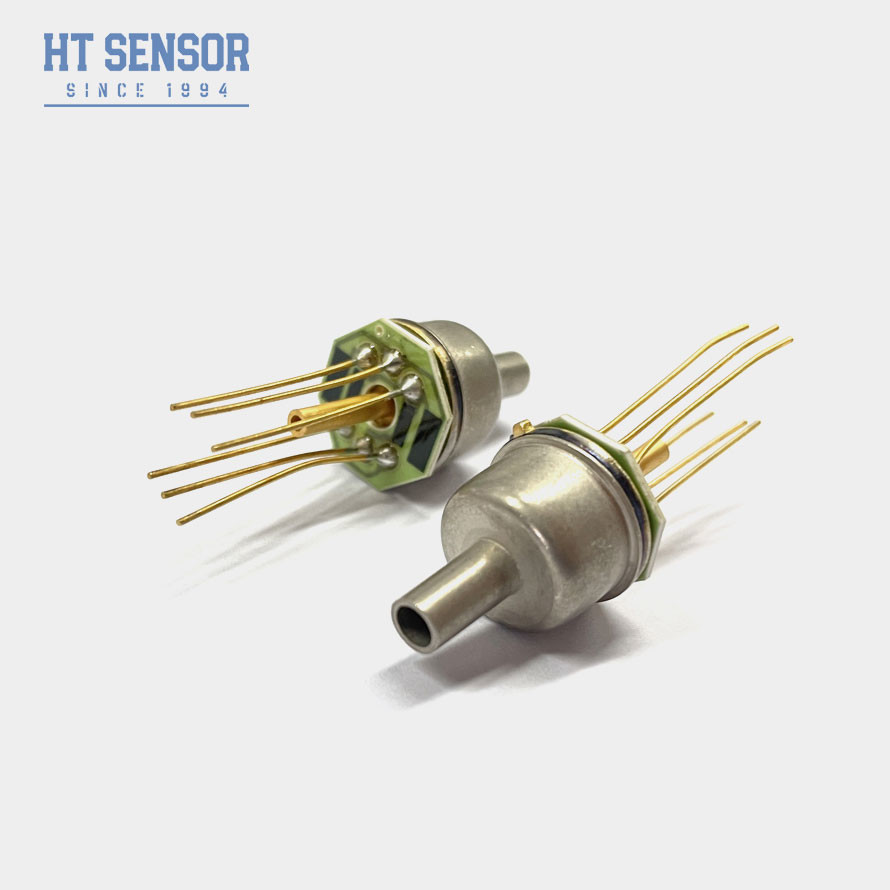

Ống đồng Cảm biến áp suất silicon Cảm biến đo áp suất khí cho không khí hoặc khí
Product Details
| Mẫu số: | HT12 | Loại chủ đề: | TO8 |
|---|---|---|---|
| loại dây: | Đinh Kovar bọc vàng | Đo môi trường: | Không khí khí |
| Phạm vi: | 0-10kpa~1000kpa | đầu ra: | Tín hiệu tương tự |
| Quyền lực: | 1,5mA | Mã HS: | 9026209090 |
| Vì: | Máy phát áp suất silicon khuếch tán | Tùy chỉnh: | Có sẵn OEM và ODM |
| Làm nổi bật |
1Bộ cảm biến áp suất silicon 0,5mA,Máy cảm biến áp suất silicon đồng ống |
||
Product Description
Bộ cảm biến áp suất Silicon ống đồng Bộ cảm biến đo áp suất khí
Bộ cảm biến áp suất piezoresistive silicon HT12 là một yếu tố silicon khuếch tán ổn định cao được đóng gói trong công nghệ đóng gói TO8 tiên tiến.Các lõi không chứa dầu tránh lỗi hồ sơ và cải thiện đáng kể sự ổn định của phạm vi nhỏDo đó, nó có ảnh hưởng tốt đến việc đo áp suất khí khô không ăn mòn.
Đặc điểm sản phẩm của cảm biến áp suất silicon:
- Phạm vi đo là rộng từ 0 đến 10KPa đến 2Mpa.
- Độ tin cậy cao, ổn định tốt.
- Công nghệ đóng gói TO8.
- Ứng dụng hàng không vũ trụ.
Ứng dụngcủa cảm biến áp suất silicon:
- Áp suất khí khô, không ăn mòn đã được đo.
- Hệ thống điều khiển khí nénCác ứng dụng của kỹ thuật y sinh.
- Điều khiển HVAC.
- Hàng không vũ trụ liên quan đến mục đích của thí nghiệm.
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào:3KΩ~6KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kết nối điện:Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm
| Các thông số hiệu suấtcủa cảm biến áp suất silicon: | ||||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Loại | Tối đa | Đơn vị | ||||
| Tính tuyến tính | ± 0.15 | ± 0.3 | % F.S | |||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0±2 | mV | |||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| Nhiệt độ hoạt động | -20~80 | oC | ||||
| Nhiệt độ lưu trữ | -40~125 | oC | ||||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 4MPa | |||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||||
| Vật liệu phân vùng | 316L | |||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian phản ứng | ≤ 1 ms | |||||
| Trọng lượng | ~ 12,5g | |||||
| Các thông số được thử nghiệm trong các điều kiện sau: Điện liên tục 1,5mA và nhiệt độ môi trường 25°C | ||||||
| Xác định xây dựng | |
| Cấu trúc | |
| Kết nối điện và bồi thường |
|
|
| Mẹo đặt hàng |
3Nếu môi trường được thử nghiệm không tương thích với chip và vật liệu lắp ráp (316L), nên cung cấp hướng dẫn đặc biệt khi đặt hàng.
4. Tránh nhấn bên trong cảm biến bằng tay hoặc vật sắc để tránh biến dạng hoặc đâm niêm mạc và làm hỏng lõi.
5. Giữ cổng áp suất của lõi đo mở cho khí quyển để ngăn chặn nước, hơi nước hoặc môi trường ăn mòn xâm nhập vào buồng áp suất âm của lõi đo.
6Nếu bất kỳ chân thay đổi, tham khảo nhãn trên dây lõi thực tế.
