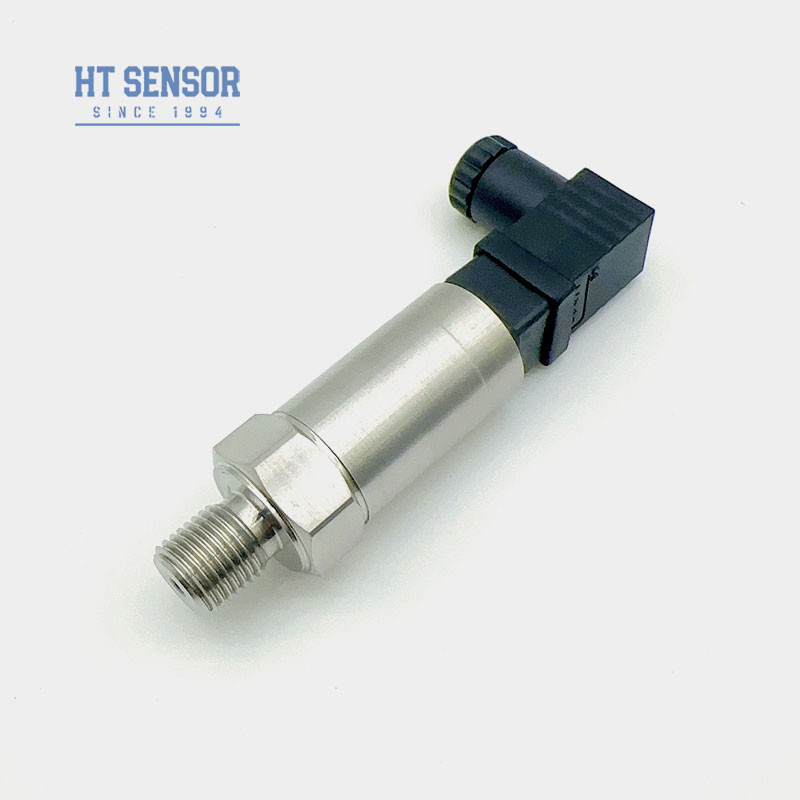

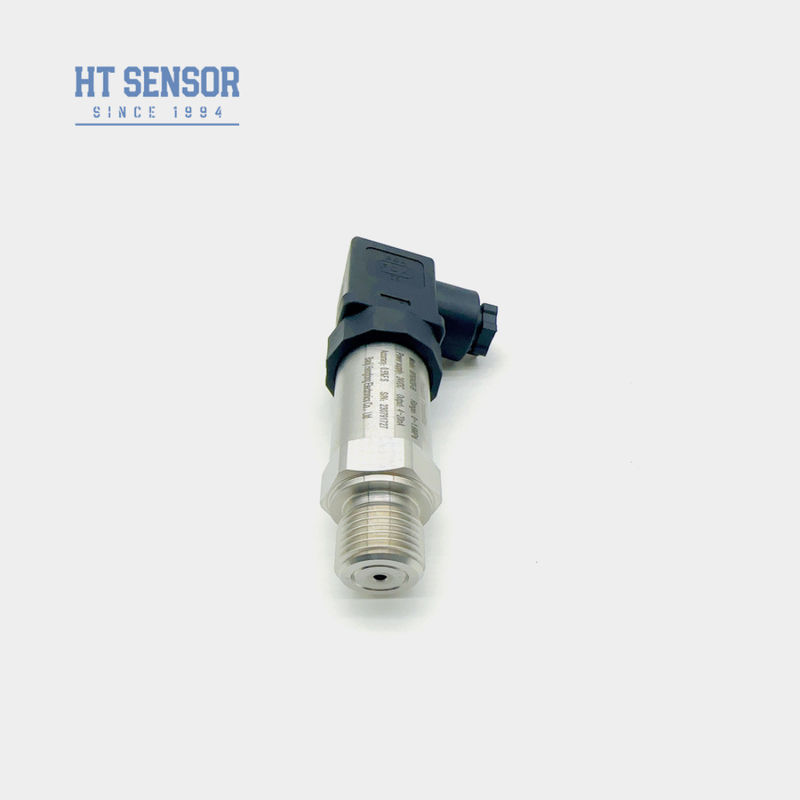

Bộ cảm biến áp suất HT Bộ cảm biến hai dây truyền áp suất 4-20 MA Mini Connector
Product Details
| Mô hình số.: | BP157 | Chết: | NOVA cảm biến chết |
|---|---|---|---|
| Nhiệt độ bù: | -10~70℃ | Vật liệu nhà ở: | 304 S.S. |
| loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Nguồn gốc: | Baoji, Trung Quốc |
| Loại: | Bộ truyền áp MINI | phương tiện đo lường: | khí hoặc chất lỏng |
| Phạm vi áp: | 0kpa~10kpa...20MPa | đánh dấu: | ExiaIICT6 |
| Làm nổi bật |
Bộ cảm biến HT Bộ cảm biến biến áp suất,Bộ cảm biến biến áp suất hai dây,Máy truyền áp 4-20 MA với Mini Connector |
||
Product Description
Bộ truyền áp BP157
giới thiệu cảm biến truyền áp suất:
Bộ cảm biến truyền áp suất BP157 sử dụng lõi chứa dầu màng cách ly kháng áp suất silicon HT series làm yếu tố đo tín hiệu.Các mạch xử lý tín hiệu nằm bên trong một nhà thép không gỉ, chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩn. sản phẩm đã trải qua các thử nghiệm nghiêm ngặt và sàng lọc lão hóa của các thành phần, bán sản phẩm,và các sản phẩm hoàn thiện để đảm bảo hiệu suất ổn định và đáng tin cậy.
Đặc điểm sản phẩm:
1Với độ chính xác và ổn định cao, máy phát có thể hoạt động đáng tin cậy trong một loạt các môi trường công nghiệp.
2Nó áp dụng nguyên tắc đo piezoresistive, và có được giá trị áp suất bằng cách đo sự thay đổi kháng của wafer silicon.
3Có phạm vi đo rộng và có thể được điều chỉnh cho các mức áp suất khác nhau.
4Nó có một đặc điểm phản hồi nhanh và có thể theo dõi và phản hồi thay đổi áp suất trong thời gian thực.
5. Có hiệu suất tuyến tính tốt và có thể cung cấp kết quả đo áp suất chính xác.
6Chúng có sẵn với nhiều tùy chọn tín hiệu đầu ra, chẳng hạn như 4-20mA, 0-5V, vv, để phù hợp với các yêu cầu hệ thống điều khiển khác nhau
Ứng dụng:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
Các thông số hiệu suất:
| Phạm vi đo | 0kPa ~ 10kPa...5MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Exia IICT6 |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,05kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Mẹo đặt hàng:Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được đo là tương thích với các bộ phận tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm loại chống nổ không bao gồm đầu hiển thị kỹ thuật số.
3Khi đặt hàng máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện cho máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm, người dùng nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su Fluoro là -20oC đến 250oC. Khi nhiệt độ hoạt động của sản phẩm dưới -20oC, cần phải chọn một con dấu vòng O EPDM.
6. Độ dài cáp mặc định là 1,5m, có sẵn trong ba vật liệu. Nếu không được chỉ định, nó sẽ được cung cấp với vật liệu cáp polyethylene. Nếu bạn cần một vật liệu cáp khác, bạn có thể sử dụng các loại cáp khác nhau.xin vui lòng xác định nó trong thứ tự.
7Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh, vui lòng thông báo cho công ty của chúng tôi và chỉ định chúng trong đơn đặt hàng.
Hướng dẫn đặt hàng:
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
FAQ:
Q: Bạn là nhà sản xuất?
A: Có, chúng tôi là nhà sản xuất cảm biến chuyên nghiệp hơn 29 năm! Nhóm kỹ thuật của chúng tôi có hơn 10 kỹ sư.
Q: Bạn có thể chấp nhận dịch vụ OEM không?
A: Vâng, chúng tôi có thể đặt thông tin công ty và logo của bạn trên cảm biến của chúng tôi.
Q: Tôi có thể là nhà phân phối của anh không?
A: Vâng, chúng tôi đang tìm kiếm các nhà phân phối trên thị trường nước ngoài.
Q: Thời gian dẫn đầu của bạn là bao nhiêu?
A: Thông thường 7-10 ngày. Đối với số lượng trên 100pcs, cần thêm 3-5 ngày làm việc.
