1-5V cảm biến áp suất piezoresistive đầu ra tín hiệu cảm biến áp suất silicon phân tán
Product Details
| Mô hình số.: | BP93420-IB | Sức mạnh: | 5VDC /12-36VDC |
|---|---|---|---|
| Sợi: | G1/2, M20*1.5, 1/2NPT | Sự ổn định lâu dài: | +-0,2%F.S/Year (Typ.) |
| Vật liệu nhà ở: | 316L hoặc 304SS | loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| phương tiện đo lường: | <i>Liquid air.</i> <b>Không khí lỏng.</b> <i>water oil</i> <b>dầu nước</b> | lớp chính xác: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> |
| Phạm vi áp: | 0kpa~5kpa...100MPa | Tín hiệu đầu ra: | 4-20mA hoặc RS485 Modobus |
| Làm nổi bật |
Máy cảm biến áp suất piezoresistive 5V,Khả năng phát ra tín hiệu cảm biến áp suất chống áp,Cảm biến áp suất Silicon phân tán 5V |
||
Product Description

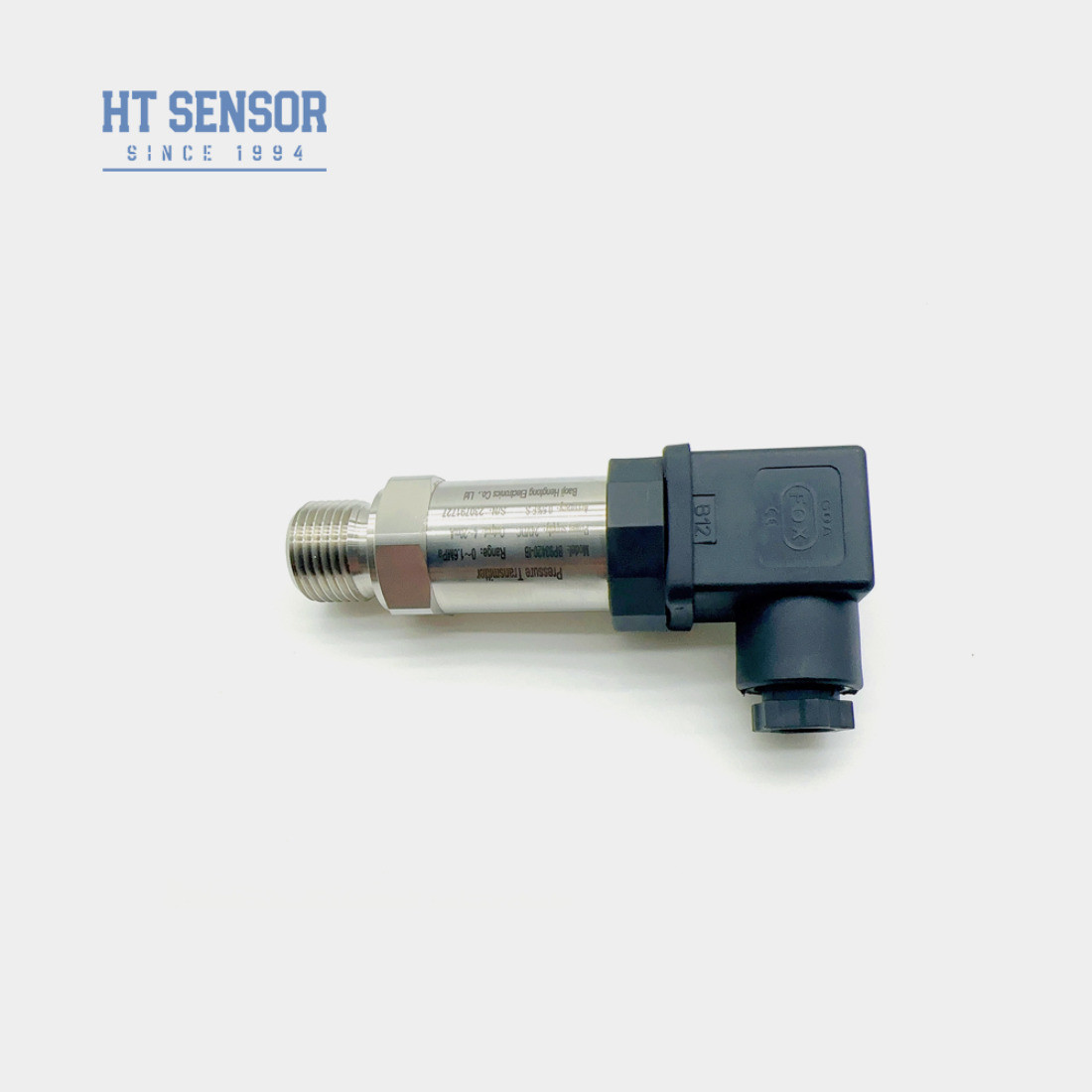

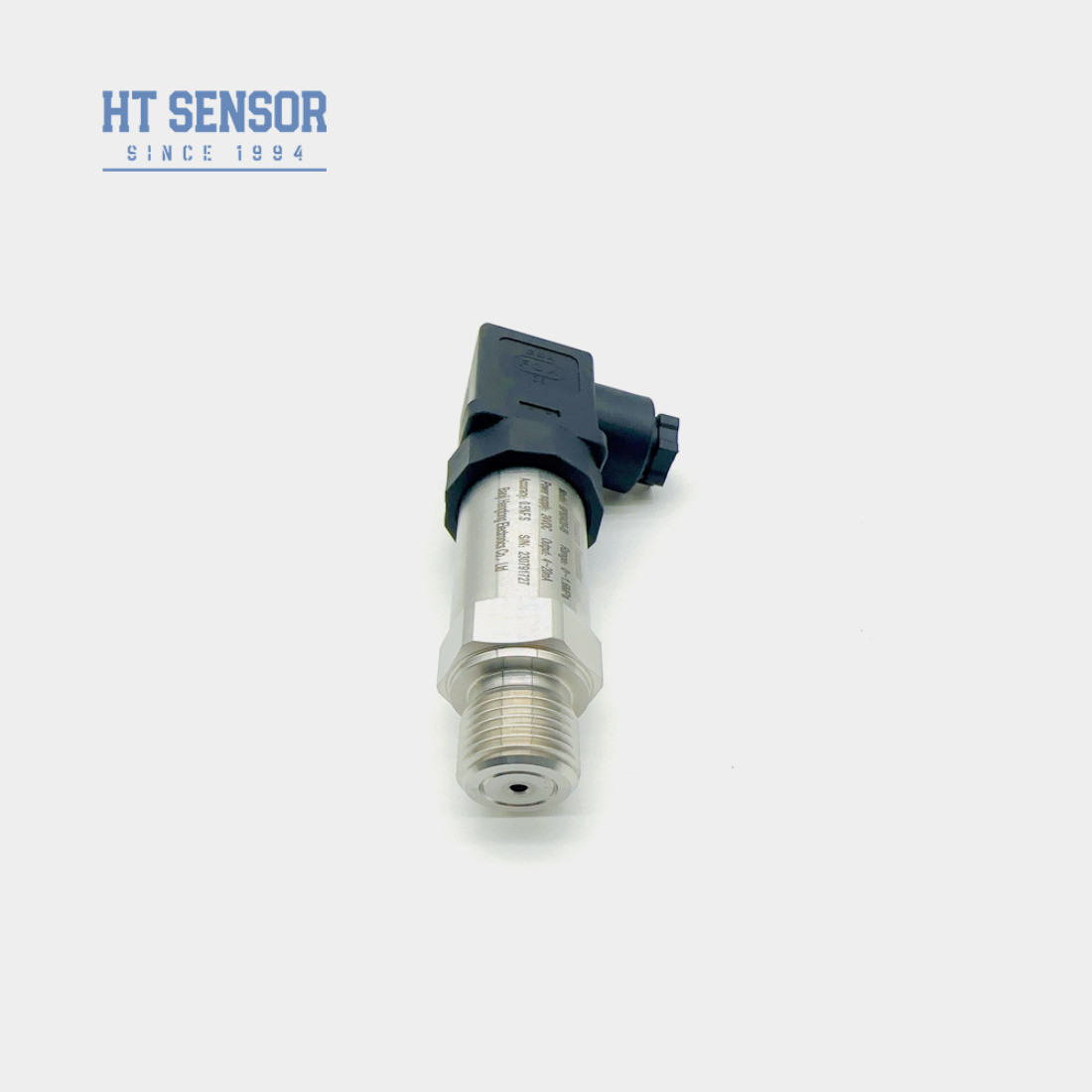

HT Sensor BP93420-IB 1-5V Signal Output Diffused Silicon Pressure Transmitter Sensor
Bộ cảm biến truyền áp BP93420IB
Đưa ra cảm biến truyền áp:
BP93420IB cảm biến truyền áp suất là việc sử dụng nguyên tắc hiệu ứng piezoresistive, việc sử dụng công nghệ tích hợp thông qua phân tán doping,Dọc theo các đặc điểm của hướng tinh thể trên tấm silic đơn tinh thể, được làm bằng vật liệu chống căng, tạo thành cầu nối bằng cách sử dụng các tính chất cơ học đàn hồi của vật liệu silicon, vi công nghệ anisotropic trên tất cả các vật liệu silicon,được làm bằng một bộ cảm biến cảm biến lực và cảm biến chuyển đổi công suất trong một trong các cảm biến silicon phân tán.
Các cảm biến áp suất silicon lan chủ yếu được sử dụng trong các hệ thống điều khiển quy trình, các thiết bị hiệu chuẩn áp suất, hệ thống thủy lực, các thiết bị y sinh, hệ thống thủy lực và van,đo lường mức, thiết bị làm lạnh và điều khiển HVAC và các ngành công nghiệp khác, có thể nói rằng tất cả các ngành công nghiệp có yêu cầu tự động hóa cao có thể sử dụng cảm biến áp suất silicon khuếch tán.
Các thông số hiệu suất của cảm biến truyền áp:
| Phạm vi đo | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | 0.1% FS |
| Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/Năm ((Thông thường) ± 0,2% F.S/Năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,15kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Tính năng sản phẩmcủa cảm biến truyền áp suất:
- 1.Hiệu ứng chống áp lực của điện trở lực này trong chip silicon không có vùng chết trong phạm vi thấp gần điểm không, và phạm vi của cảm biến áp suất có thể nhỏ đến một vài Kpa.
- 2.Độ nhạy đầu ra cao
- 3.Chi tiết cao, tất cả đều bằng thép không gỉ.
- 4.Chip thông qua một quy trình tích hợp và không có các bộ phận truyền tải, nó là nhỏ về kích thước và trọng lượng nhẹ
Ứng dụngcủa cảm biến truyền áp suất:
- 1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
- 2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
- 3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
- 4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
| Đặt hàng đầu của cảm biến truyền áp suất |
Khi chọn trên phạm vi hoặc dưới phạm vi, biên độ được kiểm soát trong phạm vi ± 30% FS.
■ Chế độ áp suất được chia thành áp suất đo, áp suất tuyệt đối, áp suất niêm phong, theo nhu cầu lựa chọn hợp lý.
■ Chứng minh quá tải tối đa của hệ thống, quá tải tối đa của hệ thống nên thấp hơn giới hạn bảo vệ quá tải của cảm biến,nếu không nó sẽ ảnh hưởng đến tuổi thọ của sản phẩm, và thậm chí làm hỏng sản phẩm.
■ Đừng chạm vào niêm mạc bằng bất kỳ vật vật cứng nào, nếu không nó sẽ khiến niêm mạc vỡ.■ Vật liệu và quy trình sản xuất lõi áp suất âm khác với lõi áp suất dương, và lõi áp suất âm không thể được thay thế bằng lõi áp suất đo.
■ Vui lòng kiểm tra hướng dẫn sử dụng cẩn thận trước khi lắp đặt để tránh thiệt hại cho sản phẩm do lắp đặt không chính xác.
■ Sử dụng không đúng cách có thể gây nguy hiểm và thương tích cho cá nhân.
■ Kéo lõi ra khỏi vỏ, không kéo chân dây và ống.
| Hướng dẫn đặt hàng của cảm biến truyền áp | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ1/IQ2 | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
FAQ:
1. Q: Các tính năng của bộ cảm biến áp suất của bạn là gì?
A: Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể điều chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất lên đến 30.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi có khả năng hoàn toàn đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
