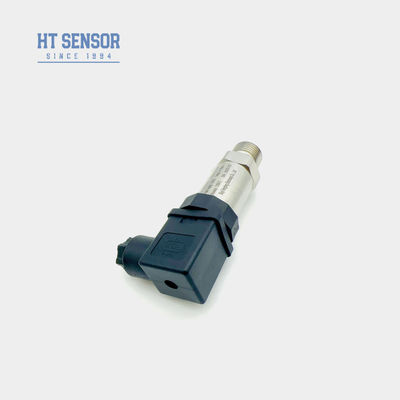

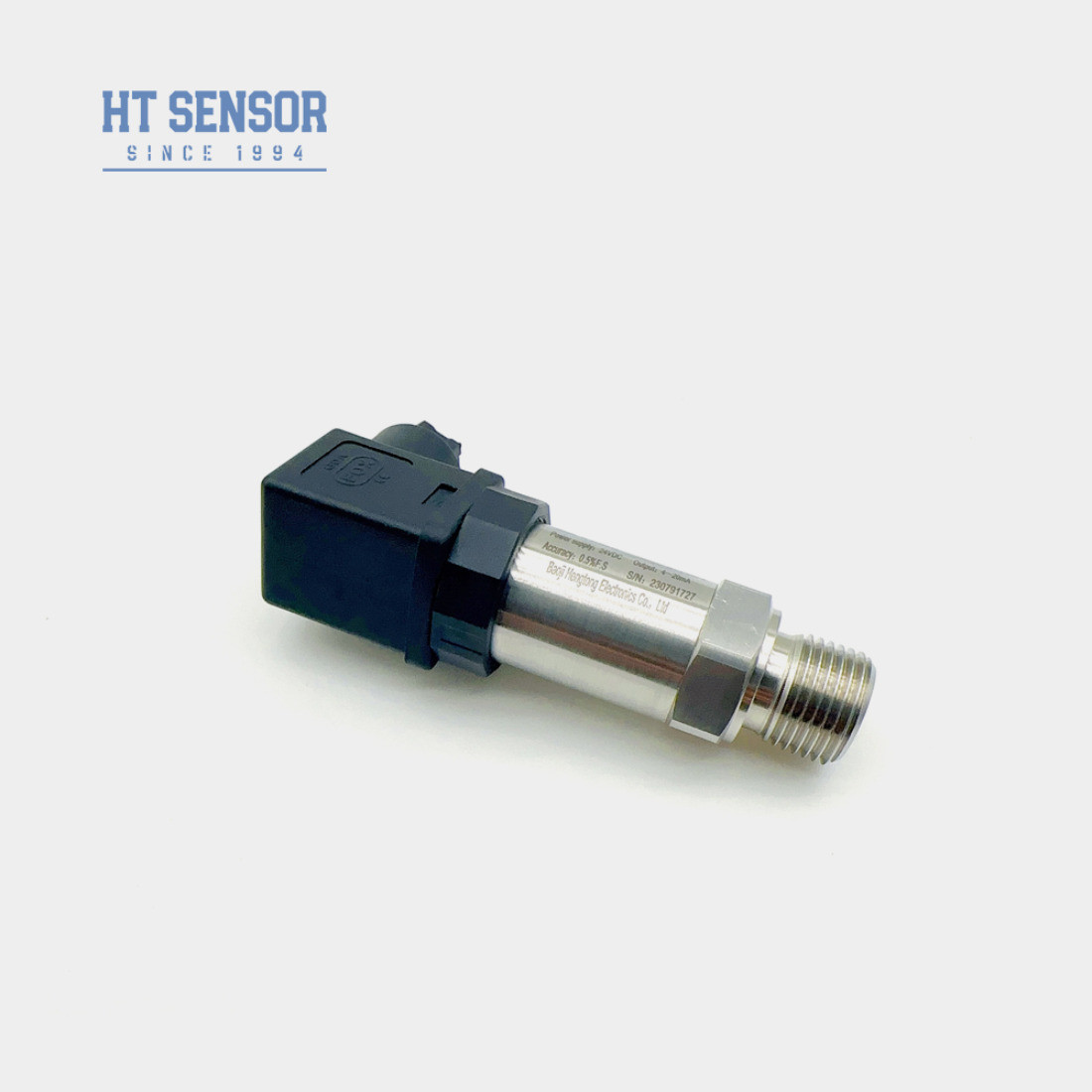

Bộ cảm biến truyền áp BP93420-IB 0,5-4,5VDC Bộ truyền áp Silicon khuếch tán
Product Details
| Mô hình số.: | BP93420-IB | Sức mạnh: | 5VDC /12-36VDC |
|---|---|---|---|
| Sợi: | G1/2, M20*1.5, 1/2NPT | Sự ổn định lâu dài: | +-0,2%F.S/Year (Typ.) |
| Vật liệu nhà ở: | 316L hoặc 304SS | loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| phương tiện đo lường: | <i>Liquid air.</i> <b>Không khí lỏng.</b> <i>water oil</i> <b>dầu nước</b> | lớp chính xác: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> |
| Phạm vi áp: | 0kpa~5kpa...100MPa | Tín hiệu đầu ra: | 4-20mA hoặc RS485 Modobus |
| Làm nổi bật |
Bộ cảm biến truyền áp BP93420-IB,Bộ cảm biến truyền áp 0.5VDC,4Máy truyền áp suất Silicon phân tán 5VDC |
||
Product Description
Bộ cảm biến HT 0.5-4.5VDC Khả năng phát ra tín hiệu Bộ cảm biến truyền áp suất Silicon phân tán
Bộ cảm biến truyền áp BP93420IB
Đưa ra cảm biến truyền áp:
BP93420IB cảm biến truyền áp suất là việc sử dụng các nguyên tắc hiệu ứng piezoresistive, các cảm biến áp suất silicon lan sử dụng các nguyên tắc hiệu ứng piezoresistive,áp dụng công nghệ tích hợp thông qua doping và lan truyền, dọc theo hướng tinh thể đặc trưng trên tấm silic đơn tinh thể, làm cho sức đề kháng căng, và hình thành cây cầu Wheisser.Máy gia công vi mô anisotropic trên tất cả các loại vật liệu silicon bao gồm một cảm biến silicon khuếch tán tích hợp cảm biến chuyển đổi điện động và cảm biến lực
Tính năng sản phẩmcủa cảm biến truyền áp suất:
1.Hiệu ứng chống áp lực của điện trở lực này trong chip silicon không có vùng chết trong phạm vi thấp gần điểm không, và phạm vi của cảm biến áp suất có thể nhỏ đến một vài Kpa.
2.Độ nhạy đầu ra cao
3.Chi tiết cao, tất cả đều bằng thép không gỉ.
4.Chip thông qua một quy trình tích hợp và không có các bộ phận truyền tải, nó là nhỏ về kích thước và trọng lượng nhẹ
Ứng dụngcủa cảm biến truyền áp suất:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
Các thông số hiệu suất của cảm biến truyền áp:
| Phạm vi đo | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | 0.1% FS |
| Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/Năm ((Thông thường) ± 0,2% F.S/Năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,15kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Đặt hàng đầu của cảm biến truyền áp suất |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm đầu màn hình kỹ thuật số.
3Khi đặt hàng với đầu màn hình LCD hoặc LED của bộ chuyển đổi, công suất của bộ truyền không nên dưới 20 VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm,người sử dụng nên lắp đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy..
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su fluorine là -20 °C ~ 250 °C. Khi nhiệt độ hoạt động của sản phẩm thấp hơn -20 °C, vòng niêm phong loại EPDM O nên được chọn.
6. Độ dài cáp mặc định là 1,5m và có ba loại vật liệu để lựa chọn. Nếu không có hướng dẫn đặc biệt, không cáp hoặc vật liệu cáp polyethylene có thể được sử dụng.Nếu bạn cần một vật liệu cáp khác, xin vui lòng xác định nó trong mẫu đơn đặt hàng.
7Trong trường hợp rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh và các yêu cầu đặc biệt khác, vui lòng thông báo cho công ty của chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng của cảm biến truyền áp | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ1/IQ2 | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
FAQ:
1. Q: Các tính năng của bộ cảm biến áp suất của bạn là gì?
A: Độ chính xác cao, độ bền và hiệu suất tuyệt vời.
2. Q: Tôi có thể tùy chỉnh đặc điểm kỹ thuật?
A: Vâng, các kỹ sư của chúng tôi có thể điều chỉnh sản phẩm để đáp ứng nhu cầu cụ thể. Chúng tôi cung cấp dịch vụ OEM và ODM.
3. Q: Capacity sản xuất của bạn là bao nhiêu?
A: Các cơ sở sản xuất của chúng tôi có thể sản xuất lên đến 30.000 bộ truyền cảm biến áp suất mỗi tháng, vì vậy chúng tôi có khả năng hoàn toàn đáp ứng nhu cầu của các đơn đặt hàng quy mô lớn.nên liên hệ với nhóm bán hàng của chúng tôi trước để đảm bảo quy hoạch sản xuất và giao hàng suôn sẻ.
4. Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
