Máy phát áp suất vi sai BP93420D-II có DIN cho cảm biến mức vi sai kiểm tra chất lỏng
Product Details
| mô hình: | BP93420D-II | Phạm vi: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Sức mạnh: | 24VDC(12-32VDC) | Sản lượng: | 4-20mA 0-10v VÀ vân vân |
| Vật liệu: | Thép không gỉ | Sợi: | Nam và nữ G1/4 m20*1.5, v.v. |
| loại áp suất: | Bộ cảm biến truyền áp suất khác biệt | Lớp bảo vệ: | IP65 |
| Nhiệt độ hoạt động: | 0-60°C | Bộ kết nối: | DIN lớn hoặc OEM |
| Làm nổi bật |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description

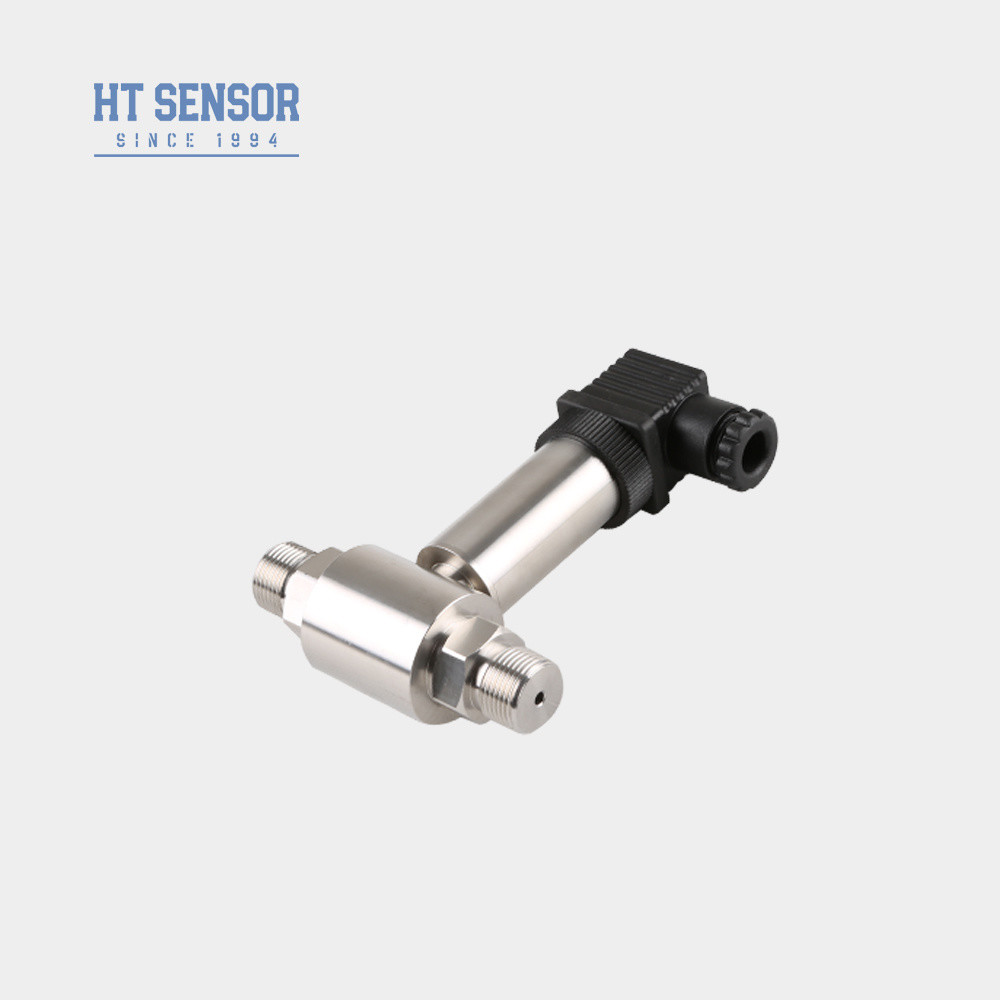

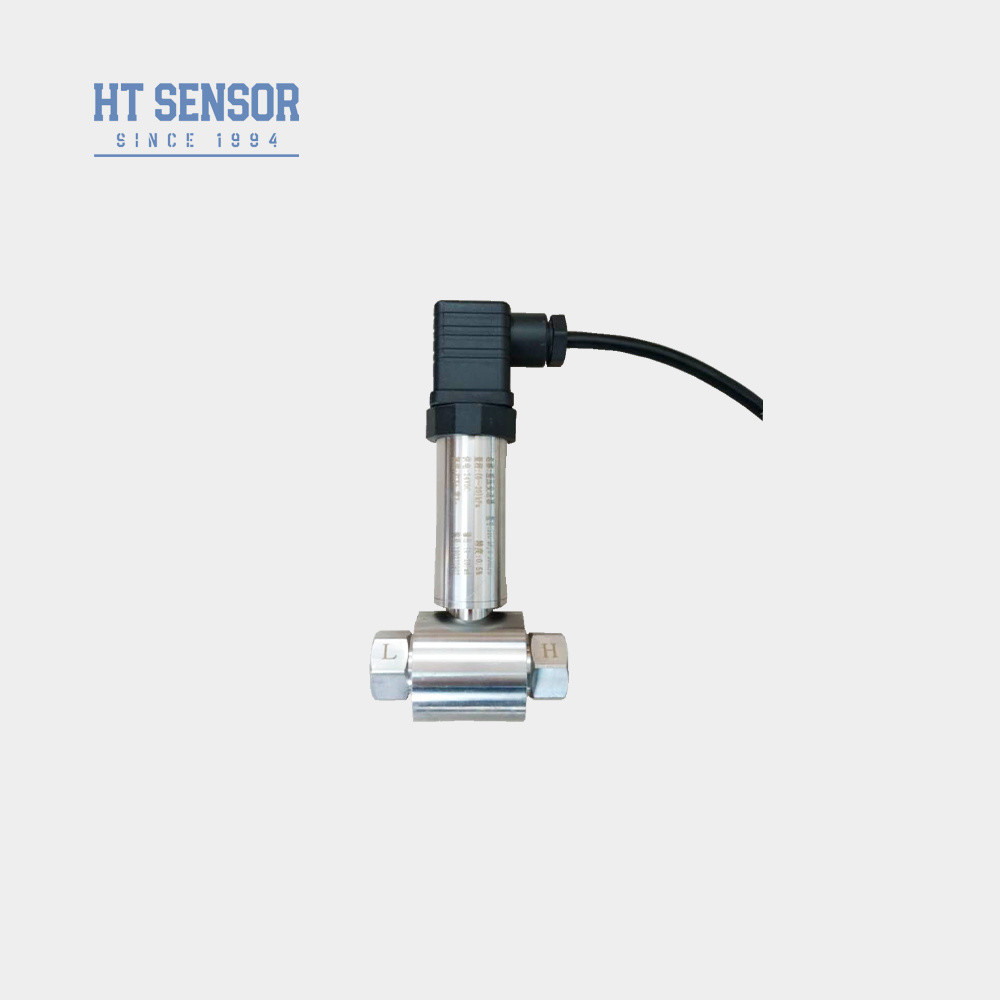

Máy phát áp suất vi sai BP93420D-II Với DIN Cho Cảm Biến Mực Chất Lỏng Kiểm Tra Vi Sai
BP93420DIIDVi saiPÁp suấtMáy phát
Giới thiệu về cảm biến máy phát áp suất vi sai:
BP93420DII là máy phát áp suất vi sai được trang bị cảm biến điện trở áp điện silicon khuếch tán, có các cổng áp suất kép để kết nối với đường ống hoặc đường xung. Thiết bị này được thiết kế để đo độ chênh áp trong cả môi trường khí và lỏng, có khả năng xử lý quá áp, chân không và các điều kiện gần tĩnh.
Cảm biến sử dụng màng gốm bán dẫn trạng thái rắn, biến dạng dưới áp suất tác dụng, với biến dạng kết quả tạo ra sự thay đổi tỷ lệ về điện trở. Tín hiệu này được xử lý bởi một bộ chuyển đổi điện tử tích hợp bên trong vỏ, xuất ra tín hiệu chuẩn 0–10 V hoặc 4–20 mA.
Việc lắp đặt được tạo điều kiện thuận lợi bằng các kết nối ren, làm cho máy phát phù hợp với các ứng dụng công nghiệp và vệ sinh đa dạng. Các trường hợp sử dụng điển hình bao gồm giám sát độ chênh áp trong hệ thống sưởi (giữa đường cấp và đường hồi), cũng như kiểm soát bộ lọc, quạt và máy nén.
Tính năng sản phẩmcủa cảm biến máy phát áp suất vi sai:
- Máy phát có thiết kế cấu trúc bằng thép không gỉ, giúp nó nhỏ gọn và dễ lắp đặt
- Nó trải qua quá trình bù nhiệt độ và sàng lọc lão hóa nghiêm ngặt, đảm bảo hiệu suất ổn định và đáng tin cậy
- Giao diện điện có thể được chọn là tùy chọn cắm vào hoặc nối dây trực tiếp.
Ứng dụng của cảm biến máy phát áp suất vi sai::
- Thích hợp để đo áp suất vi sai của các loại khí hoặc chất lỏng khác nhau trong đường ống của các ngành như dầu khí, hóa chất, điện và thủy văn.
- Được ứng dụng trong các quy trình công nghiệp tại chỗ như dầu khí, hóa chất, luyện kim, phát điện và thủy văn
- Đo áp suất cho đường ống và buồng lò
| Thông số hiệu suất của cảm biến máy phát áp suất vi sai: | |
|---|---|
| Dải đo | 0-10KPa……~2MPa |
| Loại áp suất | Áp suất vi sai |
| Quá tải một phía | ≤3 lần phạm vi định mức |
| Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định mức hoặc 7 MPa |
| Độ chính xác @ 25℃ | ±0,25% (Điển hình) ±0,5% (Tối đa) |
| Độ lặp lại | ±0,03% (Điển hình) ±0,05%FS (Tối đa) |
| Độ trễ | ±0,03% (Điển hình) ±0,05%FS (Tối đa) |
| Độ ổn định dài hạn | ±0,5%F.S/Năm(≤200KPa) ±0,2%F.S/Năm(＞200KPa) |
| Độ trôi nhiệt độ không | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Độ trôi nhiệt độ khoảng | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Bù nhiệt độ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Nhiệt độ hoạt động | -30℃~80℃ |
| Nhiệt độ bảo quản | -40℃~100℃ |
| Độ rung | 10g,55Hz ～ 2kHz |
| Vật liệu vỏ | 304,316L |
| Vật liệu màng | 316L |
| Điện trở cách điện | 100MΩ 100VDC |
| Xếp hạng chống cháy nổ | An toàn nội tại và chống cháy nổ |
| Xếp hạng bảo vệ | IP65 |
| Trọng lượng | ~0,45kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 dây |
| 0～10/20mA |
3 dây |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Mẹo đặt hàng |
1. Khi chọn sản phẩm, vui lòng đảm bảo rằng môi chất đo tương thích với các bộ phận tiếp xúc của sản phẩm.
2. Để đảm bảo hoạt động đáng tin cậy, nên lắp đặt một bộ chia ba van giữa điểm đo và máy phát, đảm bảo áp dụng áp suất chậm và đồng đều cho các buồng áp suất dương và âm của máy phát.
3. Trong quá trình lắp đặt, bạn nên đặt các giao diện áp suất ở cả hai đầu theo chiều ngang để giảm thiểu tác động của vị trí lắp đặt lên sản phẩm.
4. Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ mạnh hoặc nhiễu tần số vô tuyến, vui lòng thông báo cho công ty chúng tôi và chỉ định các yêu cầu này trong đơn đặt hàng
| Hướng dẫn đặt hàng | ||||||||
| BP93420XX | Máy phát áp suất | |||||||
| Mã | Xây dựng phác thảo | |||||||
| DII | Máy phát áp suất vi sai | |||||||
| Dải đo | 0-10KPa……~2MPa | |||||||
| Mã | Nguồn điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 Đực | |||||||
| J2 | G1/2 Đực | |||||||
| J3 | G1/4 Đực | |||||||
| J4 | 1/2 NPT Đực | |||||||
| J5 | Khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | Phích cắm PG7 | |||||||
| B3 | Đầu ra cáp kín | |||||||
| B4 | Khác | |||||||
| Mã | Loại áp suất | |||||||
| D | Áp suất vi sai | |||||||
