Cảm biến máy phát áp suất vi sai BP93420D-III cho máy phát mức vi sai nước và dầu
Product Details
| mô hình: | BP93420D-II | Phạm vi: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Sức mạnh: | 5VDC 24VDC | Sản lượng: | 0.5-4.5V 4-20mA 0-10v VÀ v.v |
| Vật liệu: | Thép không gỉ | Sợi: | Nam và nữ |
| loại áp suất: | chênh lệch áp suất | Lớp bảo vệ: | IP65 |
| Nhiệt độ hoạt động: | 0-60°C | Bộ kết nối: | DIN lớn hoặc OEM |
| Làm nổi bật |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description

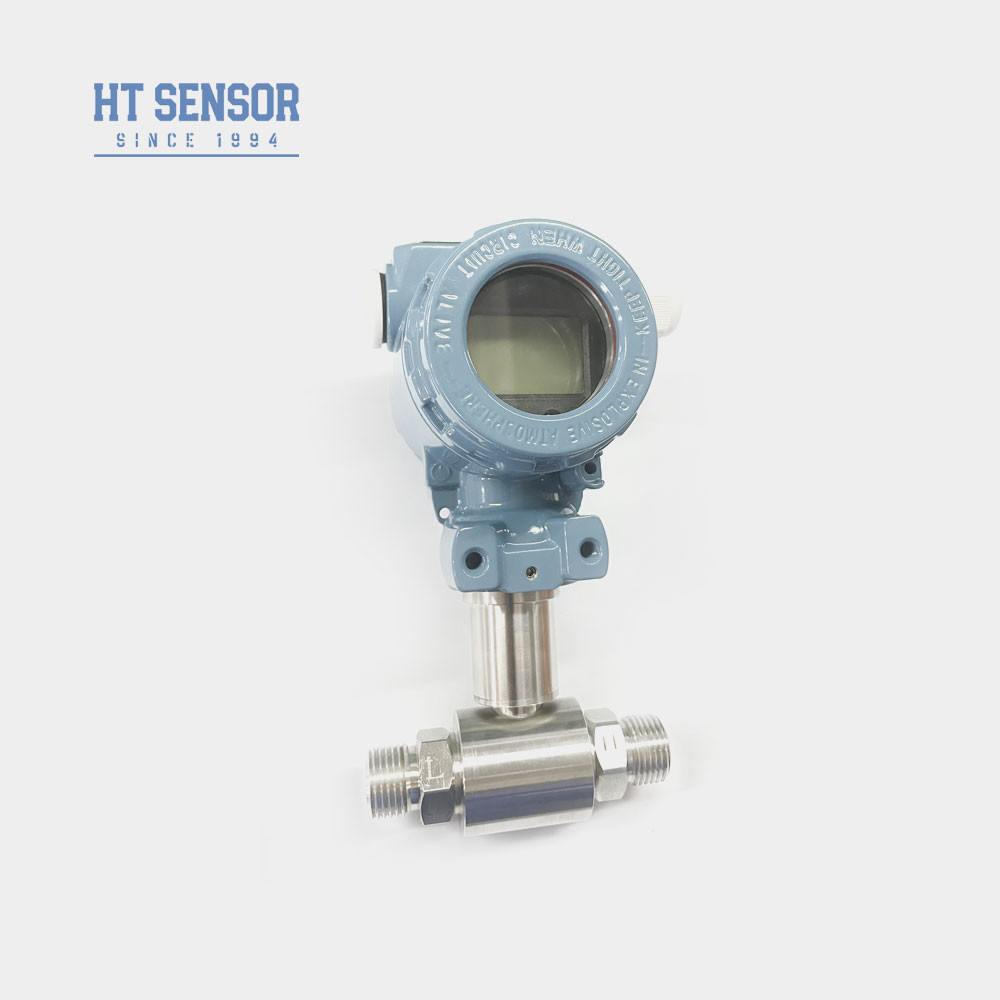

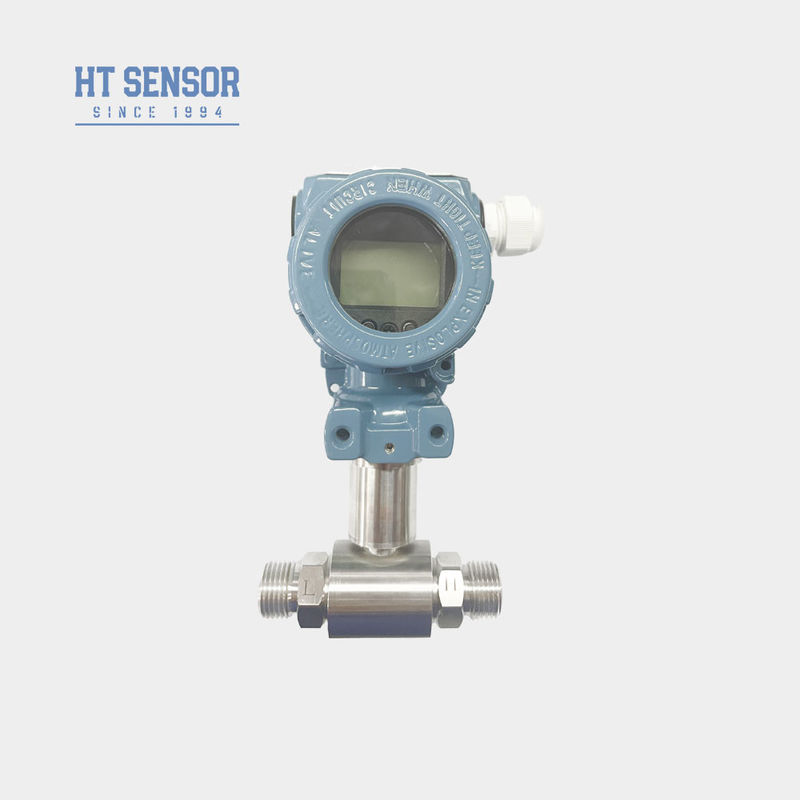

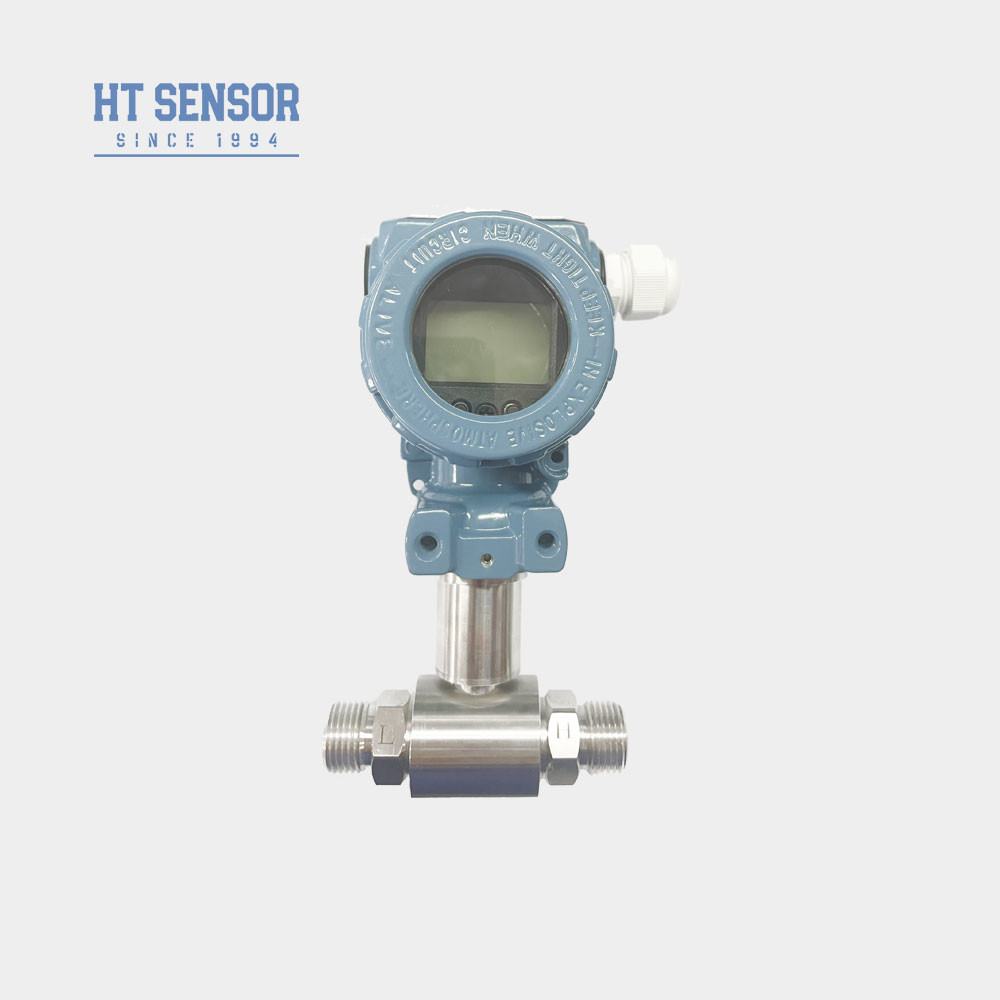

Cảm biến áp suất vi sai BP93420D-III cho Nước và Dầu
BP93420DIIIDVi saiPÁp suấtMáy phát
Giới thiệu về cảm biến áp suất vi sai:
Cảm biến áp suất vi sai BP93420D-III 2088 với cảm biến áp suất silicon khuếch tán. Khi hiệu áp của môi chất đo nằm trên màng ngăn gợn sóng ở cả hai bên của cảm biến, tín hiệu đầu ra của cầu Wheatstone chip cảm biến có mối quan hệ tuyến tính tốt với hiệu áp, và hiệu áp có thể được đo chính xác. Nó phù hợp để đo hiệu áp của các loại khí và chất lỏng khác nhau trong đường ống trong các ngành công nghiệp dầu khí, hóa chất, điện, thủy văn và các ngành khác. Máy phát áp suất cấu trúc 2088 sử dụng cảm biến áp suất nhập khẩu. Bù nhiệt độ máy tính để cắt điện trở laser, thiết kế hộp nối tích hợp. Được trang bị một đầu cuối chuyên dụng và màn hình kỹ thuật số, dễ dàng lắp đặt, hiệu chuẩn và bảo trì. Để đạt được việc đo áp suất chất lỏng và phù hợp với nhiều dịp môi trường mọi thời tiết và nhiều loại chất lỏng.
Tính năng sản phẩmcủa cảm biến áp suất vi sai:
- Máy phát có thiết kế cấu trúc bằng thép không gỉ, giúp nó nhỏ gọn và dễ dàng lắp đặt
- Nó trải qua quá trình bù nhiệt độ nghiêm ngặt và sàng lọc lão hóa, đảm bảo hiệu suất ổn định và đáng tin cậy
- Giao diện điện có thể được chọn là tùy chọn cắm vào hoặc nối dây trực tiếp.
Ứng dụngcủa cảm biến áp suất vi sai:
- Thích hợp để đo áp suất vi sai của các loại khí hoặc chất lỏng khác nhau trong đường ống của các ngành công nghiệp như dầu khí, hóa chất, điện và thủy văn.
- Được ứng dụng trong các quy trình công nghiệp tại chỗ như dầu khí, hóa chất, luyện kim, phát điện và thủy văn
- Đo áp suất cho đường ống và buồng lò
| Thông số hiệu suấtcủa cảm biến áp suất vi sai | |
|---|---|
| Phạm vi đo | 0-10KPa……~2MPa |
| Loại áp suất | Áp suất vi sai |
| Quá tải một phía | ≤3 lần phạm vi định mức |
| Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định mức hoặc 7 MPa |
| Độ chính xác @ 25℃ | ±0.25% (Điển hình) ±0.5% (Tối đa) |
| Độ lặp lại | ±0.03% (Điển hình) ±0.05%FS (Tối đa) |
| Trễ | ±0.03% (Điển hình) ±0.05%FS (Tối đa) |
| Độ ổn định dài hạn | ±0.5%F.S/Năm(≤200KPa) ±0.2%F.S/Năm(＞200KPa) |
| Độ trôi nhiệt độ zero | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Độ trôi nhiệt độ Span | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Bù nhiệt độ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Nhiệt độ hoạt động | -30℃~80℃ |
| Nhiệt độ bảo quản | -40℃~100℃ |
| Độ rung | 10g,55Hz ～ 2kHz |
| Vật liệu vỏ | 304,316L |
| Vật liệu màng | 316L |
| Điện trở cách điện | 100MΩ 100VDC |
| Cấp chống cháy nổ | An toàn nội tại và chống cháy nổ |
| Cấp bảo vệ | IP65 |
| Trọng lượng | ~0.45kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 dây |
| 0～10/20mA |
3 dây |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Mẹo đặt hàngcủa cảm biến áp suất vi sai |
1. Khi chọn sản phẩm, vui lòng đảm bảo rằng môi chất đo tương thích với các bộ phận tiếp xúc của sản phẩm.
2. Để đảm bảo hoạt động đáng tin cậy, nên lắp đặt một bộ chia ba van giữa điểm đo và máy phát, đảm bảo áp dụng áp suất chậm và đồng đều cho các buồng áp suất dương và âm của máy phát.
3. Trong quá trình lắp đặt, nên đặt các giao diện áp suất ở cả hai đầu theo chiều ngang để giảm thiểu tác động của vị trí lắp đặt lên sản phẩm.
4. Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ mạnh hoặc nhiễu tần số vô tuyến, vui lòng thông báo cho công ty chúng tôi và chỉ định các yêu cầu này trong đơn đặt hàng
| Hướng dẫn đặt hàngcủa cảm biến áp suất vi sai | ||||||||
| BP93420XX | Máy phát áp suất | |||||||
| Mã | Kết cấu phác thảo | |||||||
| DII | Máy phát áp suất vi sai | |||||||
| Phạm vi đo | 0-10KPa……~2MPa | |||||||
| Mã | Nguồn điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 Đực | |||||||
| J2 | G1/2 Đực | |||||||
| J3 | G1/4 Đực | |||||||
| J4 | 1/2 NPT Đực | |||||||
| J5 | Khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | Phích cắm PG7 | |||||||
| B3 | Đầu ra cáp kín | |||||||
| B4 | Khác | |||||||
| Mã | Loại áp suất | |||||||
| D | Áp suất vi sai | |||||||
