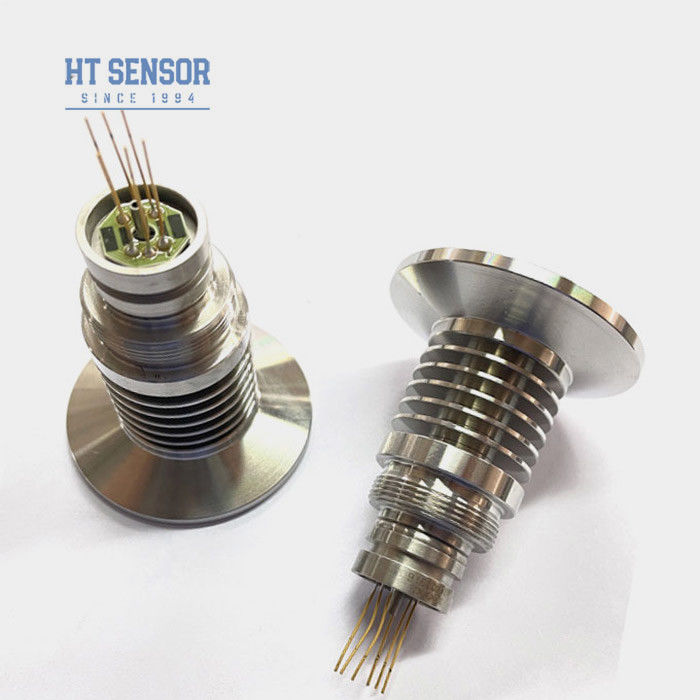

50.4mm Diffused Silicon Pressure Sensor High Temperature Pressure Sensor Cell cho thử nghiệm chất lỏng
Product Details
| Mẫu số: | HT-IQT-B | Phạm vi: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| loại dây: | Gói Kovar bọc vàng hoặc 4 dây | Phương tiện đo: | Không khí và chất lỏng |
| Dia: | 50,4mm | đầu ra: | 100mv+-30mv |
| Quyền lực: | 1,5mA | Kiểu: | Cảm biến áp suất Silicon phân tán |
| Loại tín hiệu đầu ra: | Tương tự | Vật liệu: | thép không gỉ |
| Tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh | ||
| Làm nổi bật |
50.4mm Diffused Silicon Pressure Sensor,Cảm biến áp suất Silicon khuếch tán nhiệt độ cao,Cảm biến áp suất nhiệt độ cao cho thử nghiệm chất lỏng |
||
Product Description

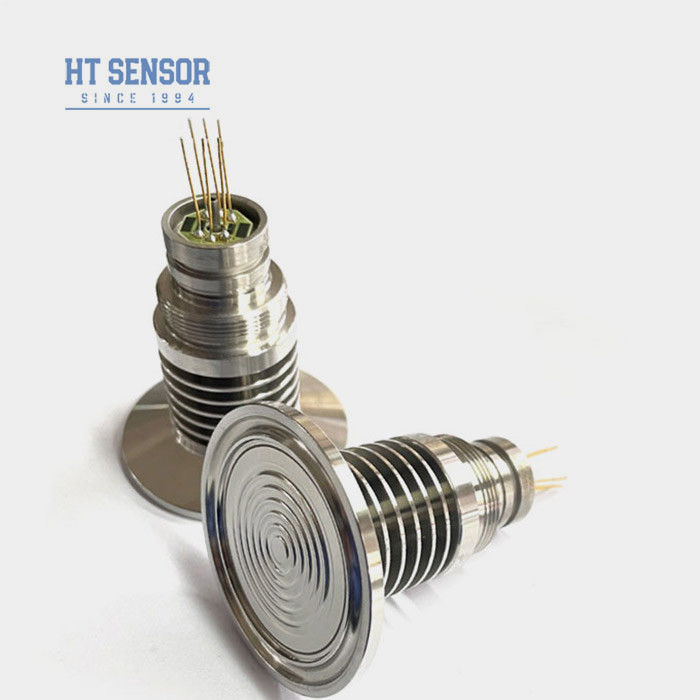

HT-IQT-B 50,4mm Cảm biến áp suất silicon phân tán nhiệt độ cao cho thử nghiệm chất lỏng
HT-IQT-B PiezoresistiveSiliconCảm biến áp suất
Đưa ra cảm biến áp suất silicon phân tán nhiệt độ cao:
HT-IQT-B là một cảm biến áp suất silicon phân tán nhiệt độ cao, cảm biến áp suất kẹp sử dụng công nghệ điền dầu silicon dùng một lần.Chặn không vệ sinh và dính. Với cấu trúc tản nhiệt, phù hợp với đo môi trường nhiệt độ cao. Được sử dụng rộng rãi trong ngành công nghiệp thực phẩm, dược phẩm, rượu vang và các ngành công nghiệp y tế khác và môi trường đo có thể bị ô nhiễm.
Sản phẩm có cấu trúc và kích thước đặc biệt có thể được tùy chỉnh. Chúng tôi có một dòng sản xuất hàng loạt trưởng thành, có thể hoàn thành nhiệm vụ sản xuất đúng thời gian và chất lượng.
Ứng dụngcủa cảm biến áp suất silicon phân tán nhiệt độ cao:
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ
- Ngành công nghiệp thực phẩm và đồ uống
- Kiểm soát quy trình công nghiệp
- Công nghiệp dược phẩm
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào: 2,5KΩ ~ 6KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ
- Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon phân tán nhiệt độ cao: | |||||
| Phạm vi đo | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~220g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng | |
| Cấu trúc |
|
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
