| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | CE,RoHs,ISO9001 |
| Số mô hình: | BP157 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình số.: | BP157 | Sự chính xác: | ±0,5% |
|---|---|---|---|
| Loại kết nối: | G1/4,1/4NPT, 1/8NPT | Tín hiệu đầu ra: | 4-20mA,0,5-4,5VDC |
| Cung cấp điện: | 24VDC,5VDC | loại áp suất: | Đo áp suất, áp suất tuyệt đối, áp suất kín |
| quá trình nhiệt độ: | -20℃~80℃ | Tên sản phẩm: | Cảm biến truyền áp suất |
| Lớp bảo vệ: | IP65 | Trọng lượng: | 0,2kg |
| Làm nổi bật: | 1/8NPT Silicon Pressure Transmitter,Máy truyền áp suất silicon cho đường ống,Cảm biến áp suất nước cho đường ống |
||

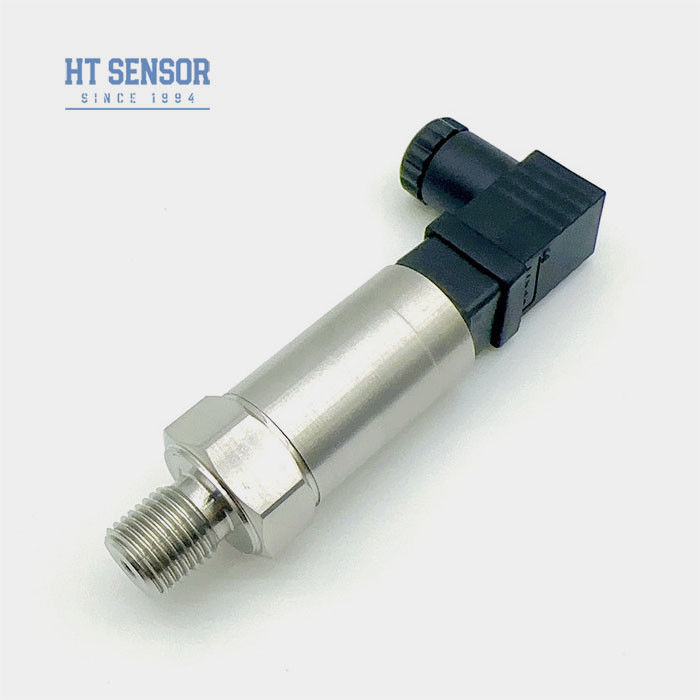

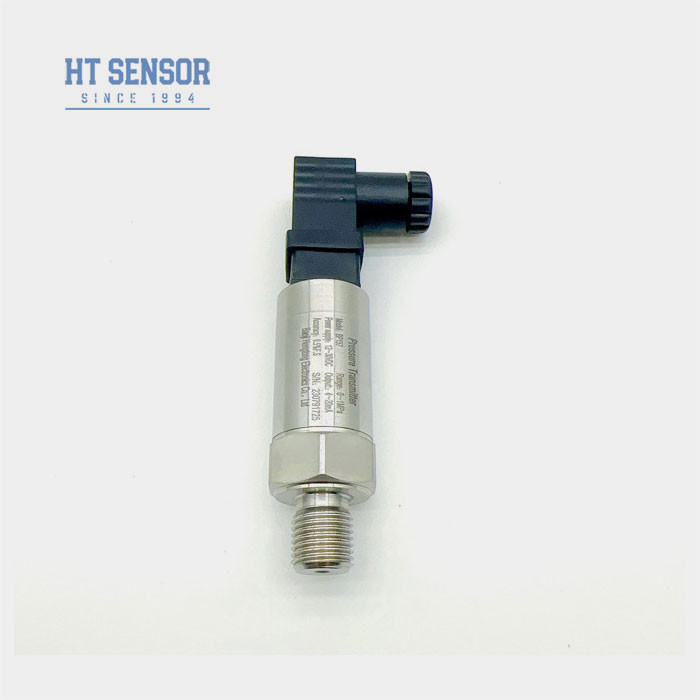

Bộ cảm biến truyền áp suất silicon Bộ cảm biến mức độ nước cho thử nghiệm áp suất đường ống
Máy truyền áp BP157
Đưa ra cảm biến truyền áp:
Máy truyền áp suất dòng BP15 sử dụng lõi chứa dầu màng cách ly kháng áp suất silicon dòng HT làm yếu tố đo tín hiệu.Các mạch xử lý tín hiệu nằm bên trong một nhà thép không gỉ, chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩn. sản phẩm đã trải qua thử nghiệm nghiêm ngặt và sàng lọc lão hóa của các thành phần, bán sản phẩm,và các sản phẩm hoàn thiện để đảm bảo hiệu suất ổn định và đáng tin cậy.
Đặc điểm sản phẩm:
Ứng dụng:
Các thông số hiệu suất:
| Phạm vi đo | 0kPa 10kPa... 10MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Áp suất quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25°C | ± 0,25% (thường), ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Lỗi nhiệt độ - Không | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Lỗi nhiệt độ -Span | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Nhiệt độ bù đắp | 0-50 °C ((<35KPa), 0-70 °C ((tiêu chuẩn)) -10 ~ 70 ((có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20°C~80°C |
| Nhiệt độ lưu trữ | -40°C~120°C |
| Vật liệu nhà ở | 304 SS |
| Vật liệu phân vùng | 316L SS |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Vật liệu niêm phong | Cao su Fluoro hoặc niêm phong hàn hoàn toàn |
| Đánh nặng | ~0,20kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4×20mA | 12V30VDC | 2/3/4 dây |
| 010/20mA |
3 dây |
|
| 0/1 ¢ 5V | ||
| 0/1V10V | ||
| 0.5 ∙ 4.5V | 5VDC |
Hướng dẫn đặt hàng:
| BP15X | Máy truyền áp suất | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,0 mét | ||||||
| 7 | Bộ kết nối Mini DIN | 8 | Bộ kết nối Hirschmann | ||||||
| Phạm vi đo | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4×20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 010VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
