| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | CE,RoHs,ISO9001 |
| Số mô hình: | BP93420-IQT |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình NO.: | BP93420-IQT | tùy chỉnh: | OEM và ODM |
|---|---|---|---|
| loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Gói vận chuyển: | Bao bì xuất khẩu tiêu chuẩn với hộp |
| Thông số kỹ thuật: | Cảm biến áp suất silicon | Mã Hs: | 9026201090 |
| Loại: | Ống mạc cảm biến áp suất Máy phát | lớp chính xác: | 0,5% |
| Phạm vi áp: | -100kPa...0kPa ~35kPa...3.5MPa | Xếp hạng IP: | IP65 |
| Làm nổi bật: | Máy truyền áp suất diaphragm OEM,Clamp truyền áp suất đối diện xả,Clamp Silicon Pressure Sensor |
||

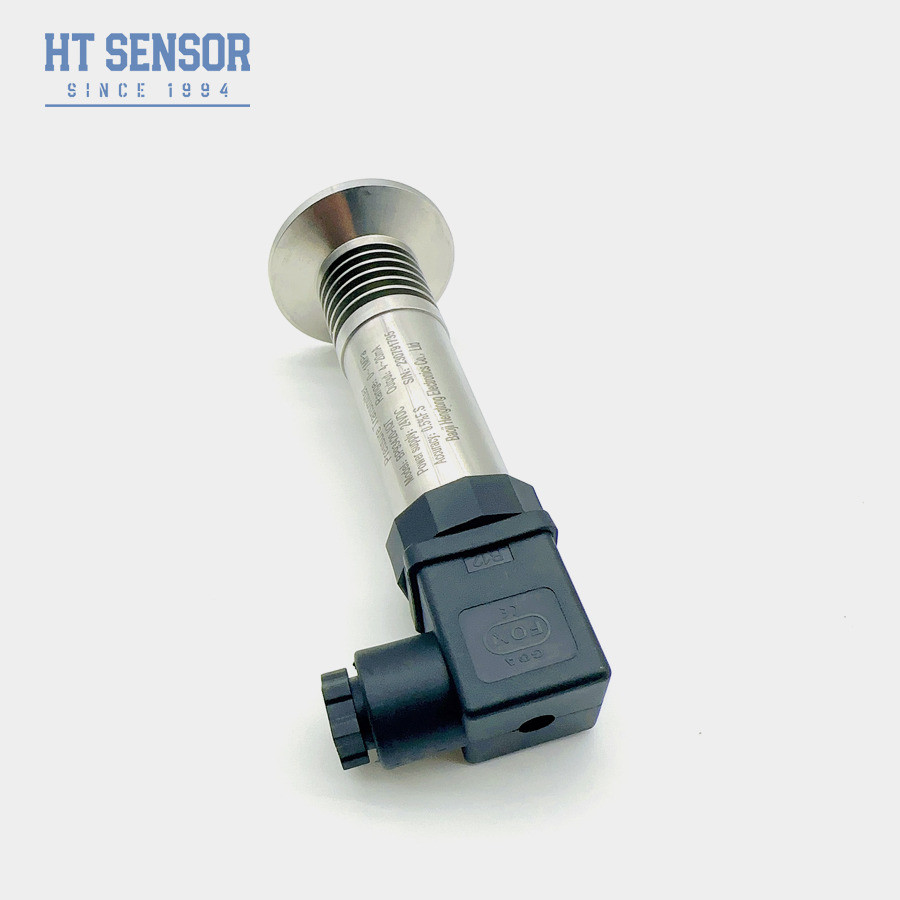

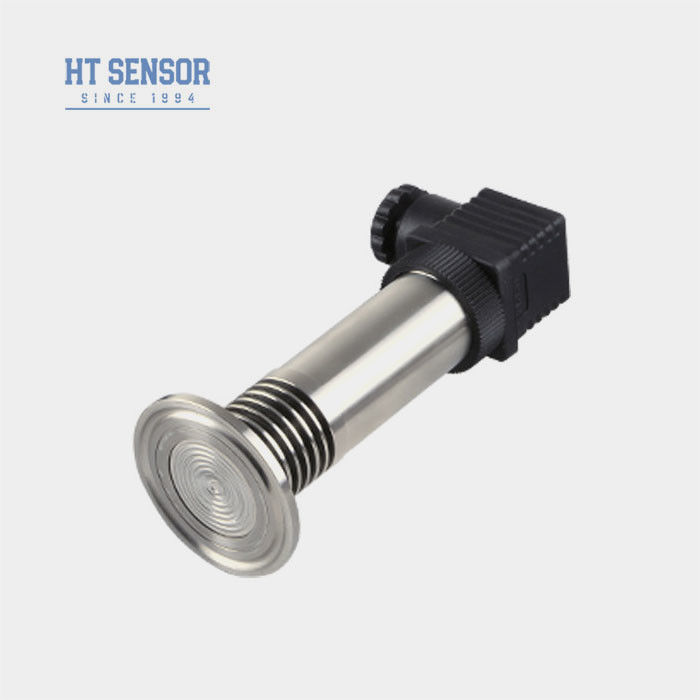

Bộ truyền áp BP93420-IQT
giới thiệu cảm biến áp suất diaphragm:
BP93420-IQT bộ cảm biến áp suất ống kính nhỏ gọn, toàn bộ sản phẩm đã được thử nghiệm nghiêm ngặt bởi các dự án khác nhau, hiệu suất ổn định và đáng tin cậy,Phân kính lớn phơi bày có thể ngăn chặn hiệu quả tắc nghẽn lỗ áp suất gây ra bởi tinh thể hóa phương tiện. Được sử dụng rộng rãi trong ngành công nghiệp thực phẩm và chăm sóc sức khỏe khác.và đầu thử không có lỗ cảm ứng áp suất. Không có tắc nghẽn của môi trường nhớt trong quá trình đo lường. Thiết kế cấu trúc tích hợp phù hợp cho việc đo áp suất và kiểm soát các môi trường nhớt như lớp phủ hóa học,sơn, bùn, nhựa đường và dầu thô.
| Các thông số hiệu suấtcủa bộ cảm biến áp suất diaphragm: | |
| Phạm vi đo | -100kPa...0kPa ~ 35kPa...3.5MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/Năm ((Thông thường) ± 0,2% F.S/Năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,3kg |
Tính năng sản phẩmcủa bộ cảm biến áp suất diaphragm:
1. Phạm vi đo lường rộng,Các tùy chọn giao diện áp suất khác nhau
2. Các tùy chọn tín hiệu đầu ra khác nhau
3. Điều chỉnh không và toàn diện
4. Độ chính xác cao, nhiều kết nối quy trình vô trùng
Ứng dụngcủa bộ cảm biến áp suất diaphragm:
1- Phù hợp để đo khí và chất lỏng không ăn mòn với 316L
2Các ngành y tế, dược phẩm sinh học và vệ sinh thực phẩm để chế biến vô trùng
3. Sử dụng trong ngành công nghiệp giấy và hóa chất, cũng như để đo mức nước thải và nước uống có áp suất
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Giao thức liên lạc RS485 | 3.6 ~ 30V / pin | 4 dây |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường tương thích với phần tiếp xúc của sản phẩm đang được thử nghiệm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm màn hình kỹ thuật số.
3Khi đặt hàng một máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện của máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm, bạn nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su fluorine là -20 °C ~ 250 °C. Khi nhiệt độ hoạt động của sản phẩm thấp hơn -20 °C, vòng niêm phong loại EPDM O nên được chọn.
6. Độ dài cáp mặc định là 1,5m, và có ba vật liệu để lựa chọn. Nếu không có hướng dẫn đặc biệt, vật liệu cáp polyethylene có thể được sử dụng.Nếu bạn cần một vật liệu cáp khác, xin vui lòng xác định nó trong mẫu đơn đặt hàng.
7Trong trường hợp rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh và các yêu cầu đặc biệt khác, vui lòng thông báo cho công ty của chúng tôi và chỉ ra trong đơn đặt hàng.
| Hướng dẫn đặt hàng của bộ cảm biến áp suất diaphragm | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | |||||||
| IC | Máy truyền áp suất nhiệt độ cao | |||||||
| IQ1/IQ2 | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | - 100kPa... 0kPa~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
