Bộ cảm biến áp suất lớp vòm 4-20mA
Product Details
| Mô hình số.: | BPHT24 | Tùy chỉnh: | Tùy chỉnh |
|---|---|---|---|
| đánh giá bảo vệ: | IP65 | Trọng lượng: | ~0,3kg |
| Vật liệu nhà ở: | 316L hoặc 304SS | loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Gói vận chuyển: | Bao bì xuất khẩu tiêu chuẩn với hộp | Thông số kỹ thuật: | Cảm biến áp suất silicon |
| Nguồn gốc: | Baoji, Trung Quốc | Mã HS: | 9026201090 |
| loại cấu trúc: | Máy phát áp suất silicon khuếch tán | phương tiện đo lường: | Không khí và chất lỏng |
| lớp chính xác: | 0,5% | Phạm vi áp: | -100kpa...0kpa ~10kpa...100MPa |
| Làm nổi bật |
4-20mA Bộ biến áp phẳng,Máy biến áp suất mảng âm thanh 100MPa,Cảm biến áp suất phân vùng silicon 100MPa |
||
Product Description
BPHT24 4-20mA bộ cảm biến áp suất khẩu phần phơi
BPHT24 PthảTngười gửi tiền
Lời giới thiệu:
BPHT24 4-20mA bộ cảm biến áp suất diaphragm được dựa trên hiệu ứng piezoresistive. bên trong, có một lớp phim silicon lan rộng, khi chịu áp lực bên ngoài,phim silicon sẽ trải qua biến dạng nhỏBằng cách đo thay đổi giá trị kháng của màng silicon, áp suất của môi trường đo có thể được tính chính xác.Nó áp dụng công nghệ máy vi tính tiên tiến và có chức năng bù đắp nhiệt độ tự động và điều chỉnh tuyến tínhĐiều này có nghĩa là nó có thể tự động bù đắp nhiệt độ theo sự thay đổi của nhiệt độ xung quanh, cải thiện độ chính xác của phép đo.thông qua chức năng điều chỉnh tuyến tính, tín hiệu đầu ra có thể được điều chỉnh để cải thiện thêm độ chính xác và ổn định của phép đo.
- Các tùy chọn giao diện áp suất khác nhau
- Được thiết kế cho các ứng dụng vệ sinh để ngăn ngừa kích thước trung bình
- Độ chính xác cao với cấu trúc thép không gỉ hoàn toàn
- Dễ lau.
- Thích hợp để đo khí và chất lỏng không ăn mòn với 316L
- Lý tưởng cho bảo vệ môi trường và ngành công nghiệp hóa học
- Được sử dụng trong ngành công nghiệp hàng hải và hàng không
- Thích hợp để sử dụng trong y tế, sinh học và vệ sinh thực phẩmngành công nghiệp.
| Các thông số hiệu suất | |
| Phạm vi đo | 0~35Kpa...~35MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤1.5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±00,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | 0.1% FS |
| Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ±00,1% F.S/Năm(Thông thường) ± 0,2% F.S/Năm(Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | -20-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | Tôi...P65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0.25kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Giao thức liên lạc RS485 | 3.6 ~ 30V / pin | 4 dây |
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được đo là tương thích với các bộ phận tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm loại chống nổ không bao gồm đầu hiển thị kỹ thuật số.
3Khi đặt hàng máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện cho máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm, người dùng nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su Fluoro là -20oC đến 250oC. Khi nhiệt độ hoạt động của sản phẩm dưới -20oC, cần phải chọn một con dấu vòng O EPDM.
6. Độ dài cáp mặc định là 1,5m, có sẵn trong ba vật liệu. Nếu không được chỉ định, nó sẽ được cung cấp với vật liệu cáp polyethylene. Nếu bạn cần một vật liệu cáp khác, bạn có thể sử dụng các loại cáp khác nhau.xin vui lòng xác định nó trong thứ tự.
7Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh, vui lòng thông báo cho công ty của chúng tôi và chỉ định chúng trong đơn đặt hàng.

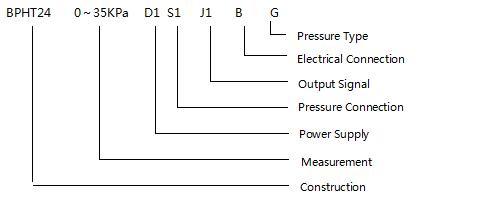

| Trật tự Hướng dẫn | ||||||||
| BPHT24 | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IX | Hiển thị máy truyền áp suất | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Phạm vi đo | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

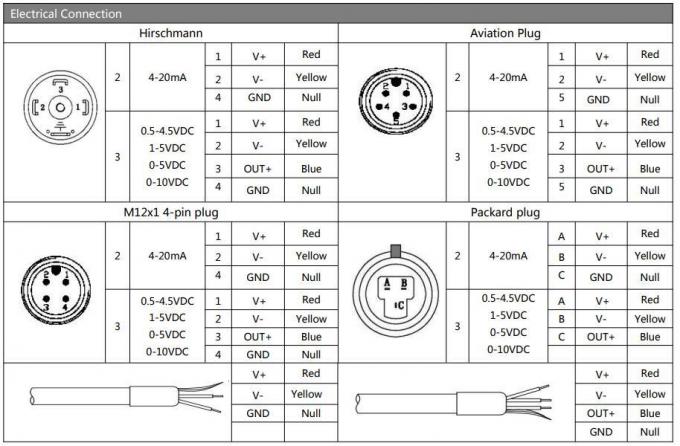

| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
