| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | CE, RoHs, ISO9001 |
| Số mô hình: | BP93420-IQT |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình số.: | BP93420-IQT | Cung cấp điện: | 24VDC |
|---|---|---|---|
| Tín hiệu đầu ra: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Sự chính xác: | 0,25%FS, 0,5%FS |
| Phạm vi áp: | -100kPa...0kPa ~35kPa...3.5MPa | Tùy chỉnh: | <i>Available |</i> <b>Có sẵn |</b> <i>Customized Request</i> <b>Yêu cầu tùy chỉnh</b> |
| Mô hình: | 1 | ||
| Làm nổi bật: | Cảm biến truyền áp suất 4-20ma,Bộ cảm biến truyền áp suất thép không gỉ,Cảm biến áp suất mạc 4-20ma |
||

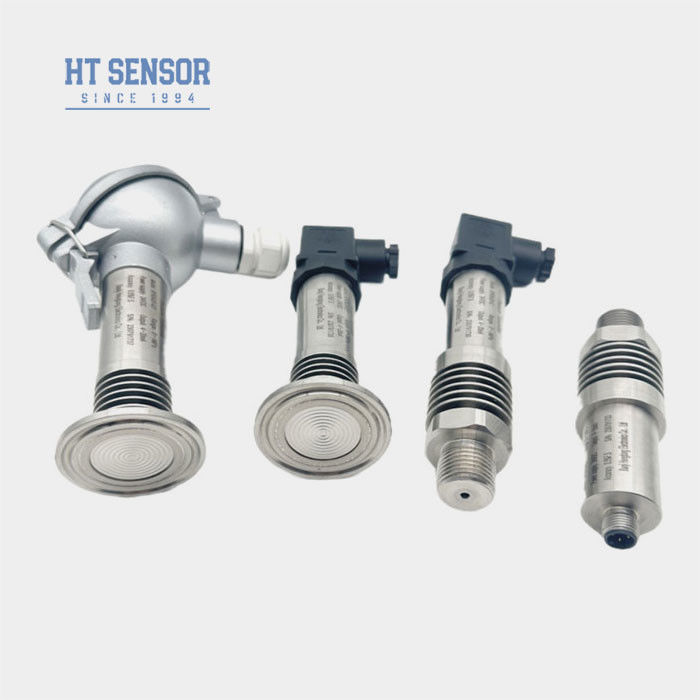

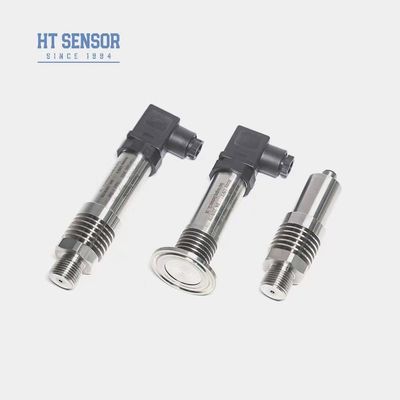

Giới thiệu Bộ cảm biến truyền áp suất
BP93420-IQT Máy phát nhiệt độ cao thường sử dụng tản nhiệt để cải thiện hiệu suất phân tán nhiệt của cảm biến.và nhiệt được tạo ra bởi cảm biến nhanh chóng được truyền đến tản nhiệt thông qua vật liệu dẫn nhiệt, và được phát ra thông qua bề mặt của tản nhiệt để giữ nhiệt độ làm việc của cảm biến trong một phạm vi đáng tin cậy
Ứng dụng:
Các thông số hiệu suất:
| Phạm vi đo | 0~35Kpa...~3.5MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | 0.1% FS |
| Hysteresis | 0.1% FS |
| Sự ổn định lâu dài | ± 0,1% F.S/Năm ((Thông thường) ± 0,2% F.S/Năm ((Tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | -20-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,55kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Giao thức liên lạc RS485 | 3.6 ~ 30V / pin | 4 dây |
Mẹo đặt hàng:
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được đo là tương thích với các bộ phận tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm loại chống nổ không bao gồm đầu hiển thị kỹ thuật số.
3Khi đặt hàng máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện cho máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm, người dùng nên cài đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
5Phạm vi nhiệt độ hoạt động định danh của vòng O cao su Fluoro là -20oC đến 250oC. Khi nhiệt độ hoạt động của sản phẩm dưới -20oC, cần phải chọn một con dấu vòng O EPDM.
6. Độ dài cáp mặc định là 1,5m, có sẵn trong ba vật liệu. Nếu không được chỉ định, nó sẽ được cung cấp với vật liệu cáp polyethylene. Nếu bạn cần một vật liệu cáp khác, bạn có thể sử dụng các loại cáp khác nhau.xin vui lòng xác định nó trong thứ tự.
7Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ hoặc tần số vô tuyến mạnh, vui lòng thông báo cho công ty của chúng tôi và chỉ định chúng trong đơn đặt hàng.
Trật tự Hướng dẫn:
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| IB | Máy truyền áp suất chung | IX | Hiển thị máy truyền áp suất | |||||
| IE | Máy truyền áp lực hàng không chống sốc | IIC/III | Công nghiệp chung/ Trình truyền áp suất hiển thị | |||||
| Nếu | Máy truyền áp chống ẩm | IIE/IIIE | Máy truyền áp suất chung / hiển thị | |||||
| IN | Máy truyền áp suất chuyên dụng điều hòa không khí | IC | Máy truyền áp suất nhiệt độ cao | |||||
| IQ/IQT | Phân kính lớn / Máy truyền áp suất nhiệt độ cao | |||||||
| Phạm vi đo | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa hoặc MPa | X: Chỉ ra phạm vi đo thực tế | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | 2088 Vỏ công nghiệp | |||||||
| B5 | 2088 Vỏ công nghiệp với màn hình hiển thị | |||||||
| B6 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| G | Áp suất đo | |||||||
| A | Áp lực tuyệt đối | |||||||
| S | Áp suất tham chiếu được niêm phong | |||||||
