Máy truyền áp suất phân số Silicon khuếch tán Máy truyền áp suất piezoresistive
Product Details
| Mô hình số.: | BP93420DII | Tùy chỉnh: | Tùy chỉnh |
|---|---|---|---|
| đánh giá bảo vệ: | IP65 | Trọng lượng: | ~0,45kg |
| Thiết bị cảm biến áp suất: | NOVA cảm biến chết | Gói vận chuyển: | Bao bì xuất khẩu tiêu chuẩn với hộp |
| Nguồn gốc: | Baoji, Trung Quốc | Mã HS: | 9026201090 |
| Loại: | Máy phát áp suất chênh lệch | phương tiện đo lường: | khí hoặc chất lỏng |
| Phạm vi áp: | 0-10kpa...~2MPa | ||
| Làm nổi bật |
Máy truyền áp suất khác biệt Silicon phân tán,Máy truyền áp suất khác biệt Piezoresistive,Máy truyền áp lực Piezoresistive Silicon khuếch tán |
||
Product Description

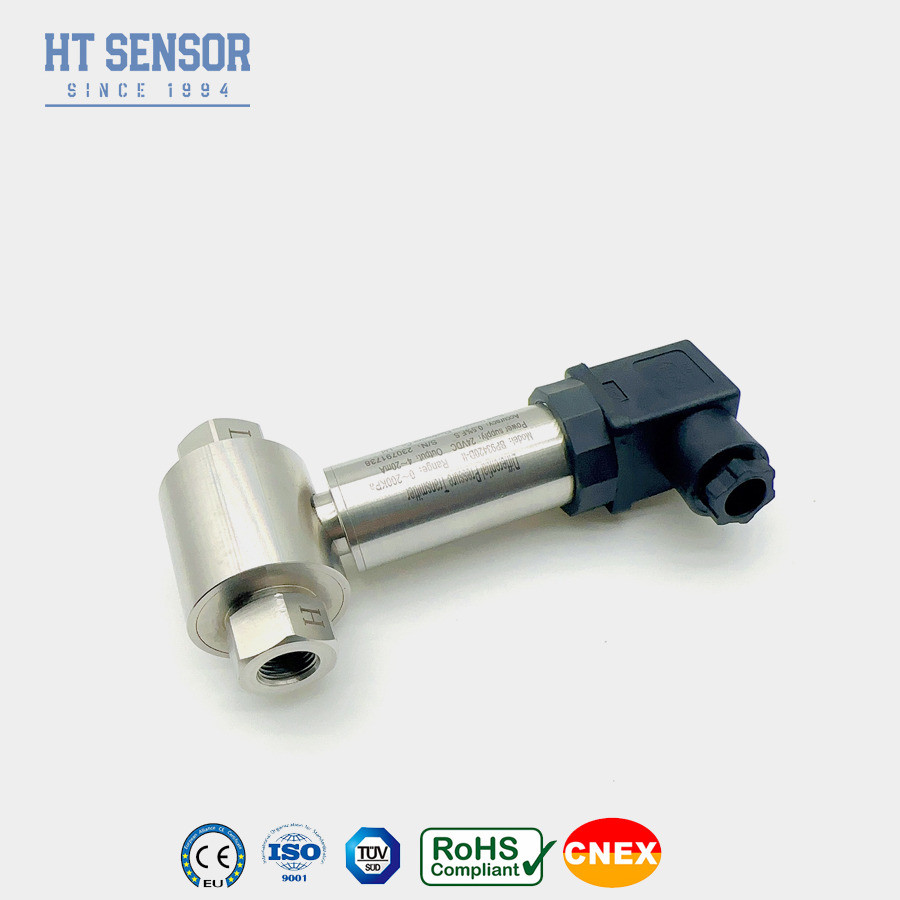

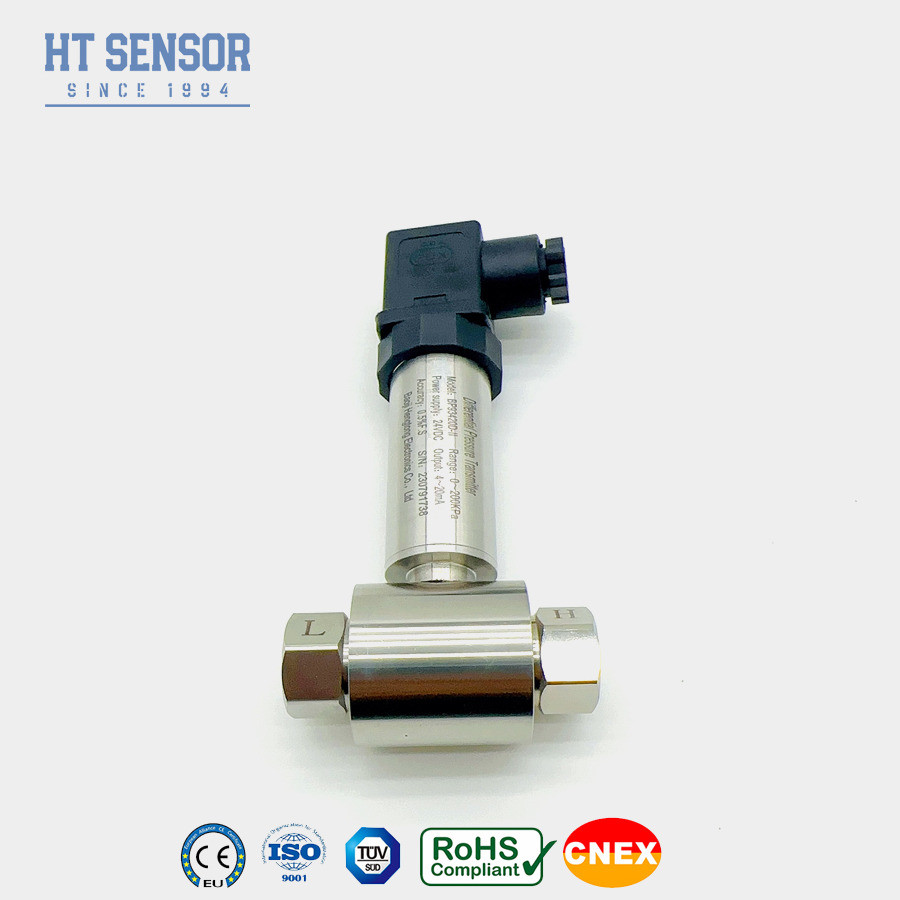

Máy truyền áp suất khác biệt silicon phân tán piezoresistive
BP93420DIIDkhác nhauPthảTngười gửi tiền
Giới thiệu máy truyền áp suất khác biệt:
BP93420DII truyền áp suất khác biệt sử dụng một cảm biến silicon pha trộn piezoresistive.dầu silicon kín bên trong được chuyển sang chip nhạy cảm, chip nhạy cảm không tiếp xúc trực tiếp với môi trường đo. Khi áp suất chênh lệch của môi trường đo có tác dụng lên các lớp vỏ sóng ở cả hai đầu của cảm biến,tín hiệu đầu ra từ cây cầu Wheatstone trên chip cảm biến thể hiện một mối quan hệ tuyến tính tốt với áp suất khác biệt, cho phép đo chính xác áp suất chênh lệch. Với đầu ra nhạy cao, phản ứng động tốt, độ chính xác đo lường cao, ổn định tốt, dễ thu nhỏ,nhưng dễ bị ảnh hưởng bởi nhiệt độ, cho hơn 1kpa có thể được đo là sự lựa chọn đầu tiên cho các cảm biến tầm trung.
Máy truyền áp suất khác biệt được thiết kế để đo áp suất khác biệt của nhiều khí hoặc chất lỏng như nước hoặc dầu.với áp suất tĩnh tối đa cho phép là + 40bar, phạm vi đo áp suất chênh lệch tiêu chuẩn nhỏ nhất đã từ 0 đến 0, + 50 mbar.
Tính năng sản phẩmcủa máy truyền áp suất khác biệt:
1. Máy phát có thiết kế cấu trúc thép không gỉ, làm cho nó nhỏ gọn và dễ cài đặt
2Nó trải qua đền bù nhiệt độ nghiêm ngặt và sàng lọc lão hóa, đảm bảo hiệu suất ổn định và đáng tin cậy
3. Giao diện điện có thể được chọn như là một plug-in hoặc dây trực tiếp tùy chọn.
Ứng dụngcủa máy truyền áp suất khác biệt:
1- Thích hợp để đo áp suất khác nhau của các loại khí hoặc chất lỏng khác nhau trongđường ống của các ngành công nghiệp như dầu mỏ, hóa chất, điện, và
thủy văn học.
2Ứng dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất,kim loại, sản xuất điện và thủy văn
3.đo áp suất cho đường ống và buồng lò
| Các thông số hiệu suất | |
| Phạm vi đo | 0-10KPa...~2MPa |
| Loại áp suất | Áp lực khác nhau |
| Tải quá tải một bên | ≤ 3 lần phạm vi định số |
| Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định lượng hoặc 7 MPa |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại | ± 0,03% (thường) ± 0,05% FS (tối đa) |
| Hysteresis | ± 0,03% (thường) ± 0,05% FS (tối đa) |
| Sự ổn định lâu dài | ± 0,5% F.S/năm ((≤ 200KPa) ± 0,2% F.S/năm ((> 200KPa) |
| Sự trôi dạt nhiệt độ bằng không | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Động chuyển nhiệt độ trong khoảng thời gian | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Nhiệt độ bù đắp | 0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Nhiệt độ hoạt động | -30oC~80oC |
| Nhiệt độ lưu trữ | -40oC~100oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | An toàn và chống nổ |
| Xếp hạng bảo vệ | IP65 |
| Trọng lượng | ~0,45kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Mẹo đặt hàng |
2Để đảm bảo hoạt động đáng tin cậy, nên lắp đặt một bộ lọc ba van giữa điểm đo và máy phát,đảm bảo áp dụng áp lực chậm và đồng đều cho các buồng áp suất dương và âm của máy phát.
3Trong quá trình lắp đặt, nên đặt các giao diện áp lực ở cả hai đầu theo chiều ngang để giảm thiểu tác động của vị trí lắp đặt lên sản phẩm.
4Đối với các yêu cầu đặc biệt như rung động mạnh, lực va chạm ngay lập tức, nhiễu điện từ mạnh, hoặc nhiễu tần số vô tuyến,xin vui lòng thông báo cho công ty của chúng tôi và xác định các yêu cầu này trong lệnh
| Trật tự Hướng dẫn | ||||||||
| BP93420XX | Máy truyền áp suất | |||||||
| Mã | Xác định xây dựng | |||||||
| DII | Máy truyền áp suất khác biệt | |||||||
| Phạm vi đo | 0-10KPa...~2MPa | |||||||
| Mã | Cung cấp điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Các loại khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20 × 1,5 nam | |||||||
| J2 | G1/2 nam | |||||||
| J3 | G1/4 nam | |||||||
| J4 | 1/2 NPT nam | |||||||
| J5 | Các loại khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Khả năng đầu ra cáp kín | |||||||
| B4 | Các loại khác | |||||||
| Mã | Loại áp suất | |||||||
| D | Áp lực khác nhau | |||||||
