| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT sensor |
| Chứng nhận: | CE,RoHs,ISO9001 |
| Số mô hình: | BP157 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình số.: | BP157 | Cung cấp điện: | 12-30VDC |
|---|---|---|---|
| Tín hiệu đầu ra: | 4-20MA | Nhiệt độ bù: | -10~70℃ |
| loại áp suất: | Áp suất đo, áp suất tuyệt đối, áp suất kín | Vật liệu nhà ở: | 304 S.S. |
| Gói vận chuyển: | Bao bì xuất khẩu tiêu chuẩn với hộp | yếu tố cảm biến: | Bộ cảm biến áp suất silicon phân tán |
| Nguồn gốc: | Baoji, Trung Quốc | Mã HS: | 9026201090 |
| Khả năng cung cấp: | 2000 chiếc / tháng | phương tiện đo lường: | Chất lỏng hoặc khí |
| lớp chính xác: | 00,25%,00,5% | Phạm vi áp: | 0kpa~10kpa...20MPa |
| Xếp hạng IP: | IP65 | ||
| Điểm nổi bật: | BP157 Cảm biến áp suất phân vùng silicon,Cảm biến áp suất lớp vỏ silicon 4-20mA,Máy chuyển áp bằng thép không gỉ 4-20mA |
||

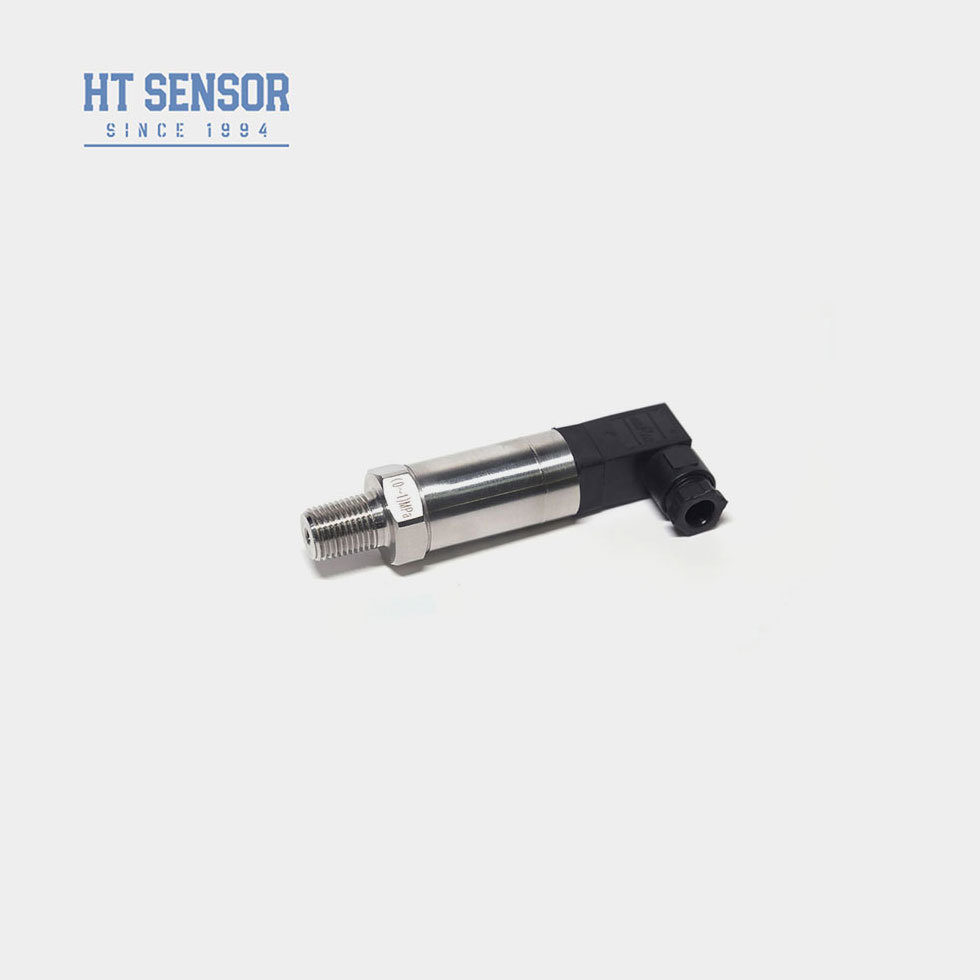

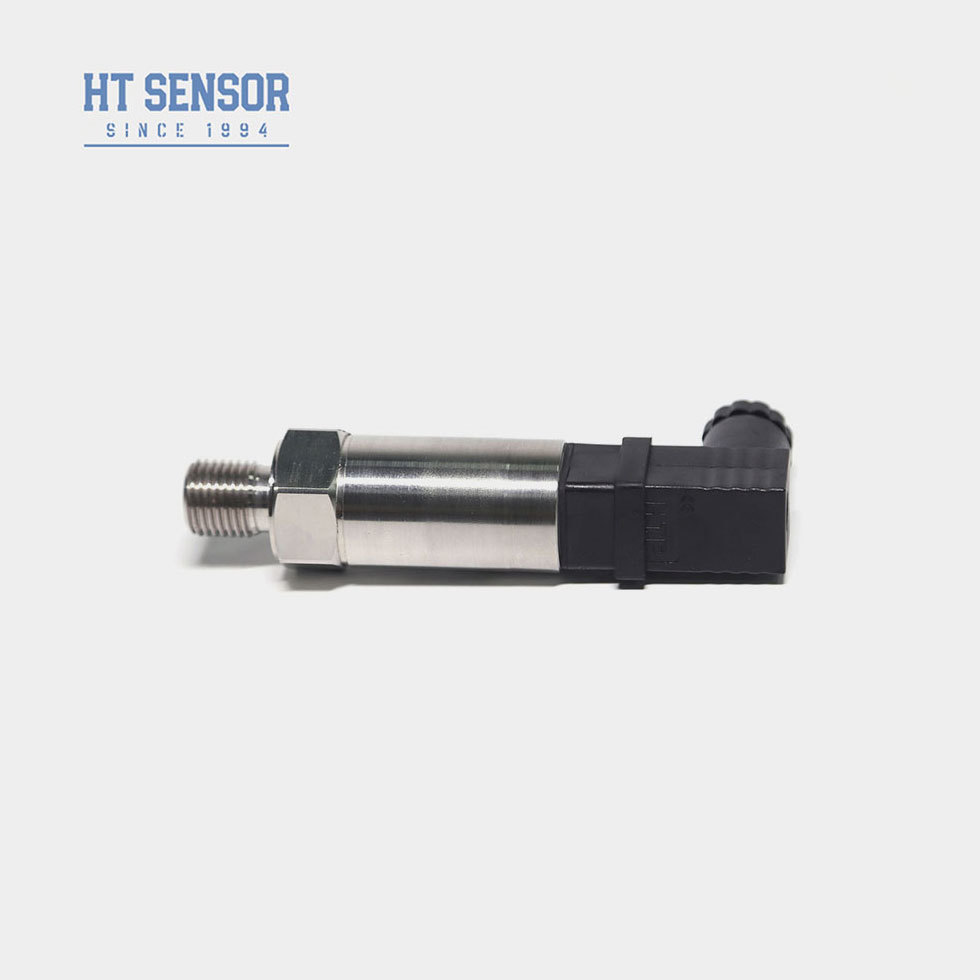

Bộ truyền áp BP157
giới thiệu cảm biến áp suất silicon:
BP157 cảm biến áp suất siliconsử dụng lõi chứa dầu màng cách ly silicon chịu áp suất HT series làm yếu tố đo tín hiệu. Vòng mạch xử lý tín hiệu nằm bên trong một vỏ thép không gỉ,chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩnSản phẩm đã trải qua các thử nghiệm nghiêm ngặt và sàng lọc lão hóa các thành phần, sản phẩm bán hoàn thành và sản phẩm hoàn thành để đảm bảo hiệu suất ổn định và đáng tin cậy.
Đặc điểm sản phẩm:
1Phạm vi đo rộng, cấu trúc thép không gỉ, các hình thức giao diện áp suất đa dạng
2. IP65 lớp bảo vệ cấu trúc thép không gỉ
3. Zero và quy mô đầy đủ điều chỉnh
4. Chi tiết cao, tất cả các cấu trúc thép không gỉ
Ứng dụng:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
|
Các thông số hiệu suất:
|
|
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,05kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Mẹo đặt hàng: |
1.Phạm vi đo: Xác định phạm vi đo áp suất cần thiết, tức là các giá trị áp suất tối thiểu và tối đa được đo.Đảm bảo rằng phạm vi đo của bộ truyền áp silic phân tán được chọn đáp ứng các yêu cầu của ứng dụng.
2. Loại tín hiệu đầu ra: Xác định loại tín hiệu đầu ra mong muốn, chẳng hạn như tín hiệu tương tự (chẳng hạn như 4-20mA hoặc 0-10V) hoặc tín hiệu kỹ thuật số (chẳng hạn như RS485 hoặc Modbus).Hãy chắc chắn rằng các loại tín hiệu đầu ra của máy phát bạn chọn là tương thích với hệ thống điều khiển hoặc thiết bị của bạn.
3. Yêu cầu độ chính xác: Xác định độ chính xác đo áp suất cần thiết. Các ứng dụng khác nhau có thể có các yêu cầu độ chính xác khác nhau,chọn bộ truyền áp silic phân tán phù hợp với nhu cầu ứng dụng của bạn.
4Phạm vi nhiệt độ: Xem xét phạm vi nhiệt độ của môi trường ứng dụng để đảm bảo rằng máy phát được chọn có thể hoạt động đúng trong phạm vi nhiệt độ này.
5. Khả năng tương thích với môi trường: Hiểu các tính chất của môi trường được đo, chẳng hạn như chất lỏng hoặc khí và đảm bảo rằng bộ truyền áp suất silicon khuếch tán được chọn tương thích với môi trường đó.
6. Phương pháp lắp đặt: Xác định phương pháp lắp đặt của máy phát, chẳng hạn như lắp đặt sườn, lắp đặt sợi hoặc các phương pháp khác.
| Hướng dẫn đặt hàng: | |||||||||
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
