| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | ISO9001 |
| Số mô hình: | BP156 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình NO.: | BP156 | Vật liệu nhà ở: | Thép không gỉ |
|---|---|---|---|
| Thương hiệu: | Bộ cảm biến HT | Nguồn gốc: | Trung Quốc |
| Loại cấu trúc: | Bộ cảm biến truyền áp suất Silicon phân tán | lớp chính xác: | 0,5%FS |
| Phạm vi áp: | 0kpa~10kpa...20MPa | Xếp hạng IP: | IP65 |
| Tùy chỉnh: | OEM và ODM | Sức mạnh: | 5VDC //24VDC |

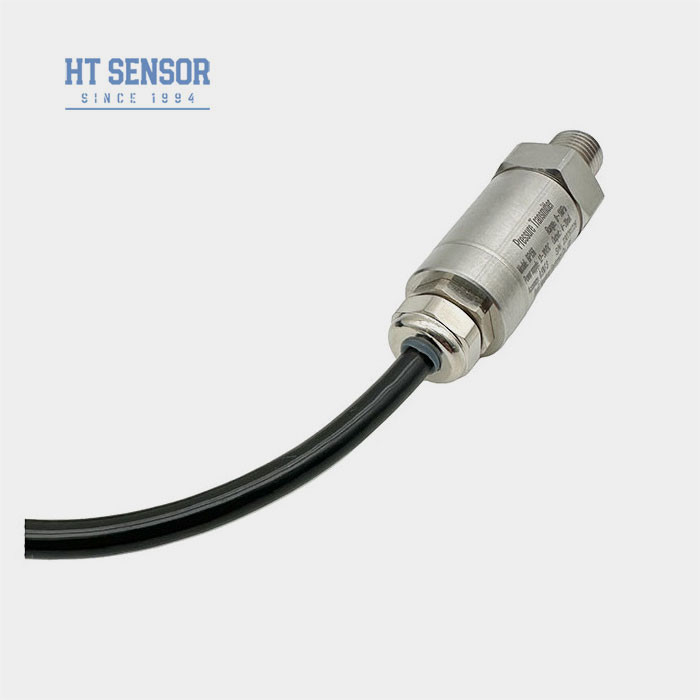

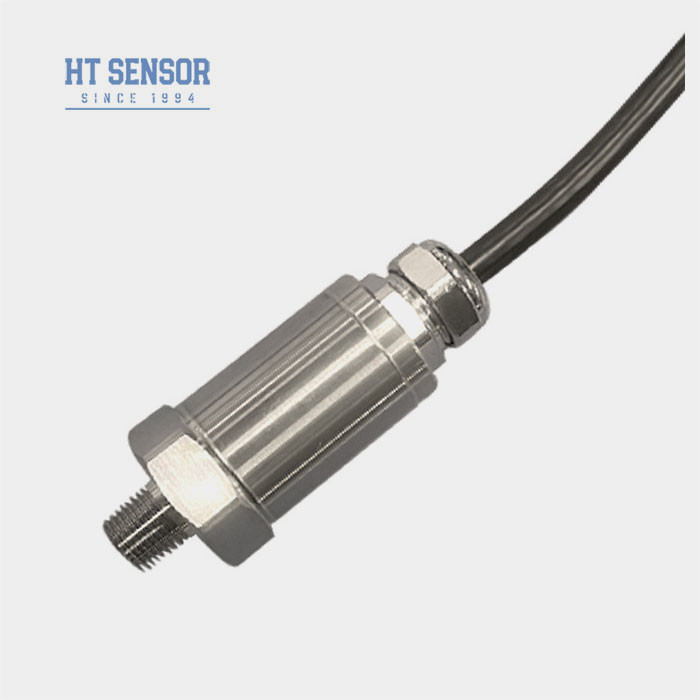

BP156 Bộ truyền áp suất
Đưa ra cảm biến truyền áp:
Bộ cảm biến truyền áp suất BP156 sử dụng lõi chứa dầu màng cách ly kháng áp suất silicon HT series làm yếu tố đo tín hiệu.Các mạch xử lý tín hiệu được đặt bên trong một nhà thép không gỉ, chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩn. sản phẩm đã trải qua các thử nghiệm nghiêm ngặt và sàng lọc lão hóa của các thành phần, bán sản phẩm,và các sản phẩm hoàn thiện để đảm bảo hiệu suất ổn định và đáng tin cậy.
Tính năng sản phẩmcủa cảm biến truyền áp suất:
1Phạm vi đo rộng, cấu trúc thép không gỉ, các hình thức giao diện áp suất đa dạng
2. IP65 lớp bảo vệ cấu trúc thép không gỉ
3.Chất liệu thép không gỉ chính xác cao
Ứng dụngcủa cảm biến truyền áp suất:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L
2Ứng dụng trong ngành công nghiệp hàng hải và hàng không
3. Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn
4. Sử dụng trong hệ thống điều khiển thủy lực và khí nén
| Các thông số hiệu suấtcủa cảm biến truyền áp suất: | |
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ± 0,25% (thường) ± 0,5% (tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex db IIC T6 Gb |
| Xếp hạng bảo vệ | IP65 |
| Con dấu vòng O | Cao su Fluoro |
| Trọng lượng | ~0,05kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |

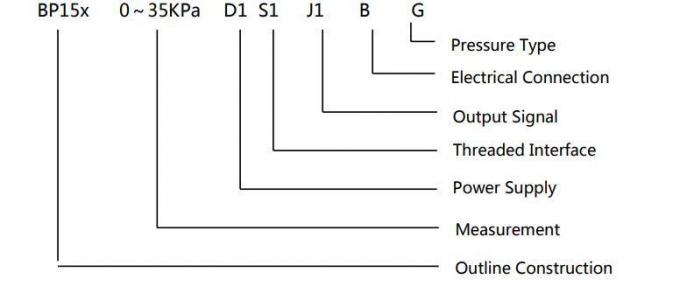

| Ví dụ chọn lọc |
| Mẹo đặt hàng |
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với các bộ phận tiếp xúc của sản phẩm.
2Khi đặt hàng, xin lưu ý rằng các sản phẩm chống nổ không bao gồm màn hình kỹ thuật số.
3Khi đặt hàng một máy phát với đầu màn hình LCD hoặc LED, nguồn cung cấp điện của máy phát không nên thấp hơn 20VDC.
4Để đảm bảo hoạt động đáng tin cậy của sản phẩm,người sử dụng nên lắp đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo rằng sản phẩm và nguồn cung cấp điện được nối đất một cách đáng tin cậy.
5Vòng O-ring cao su fluorine được đặt trong phạm vi nhiệt độ hoạt động - 20 °C ~ 250 °C. Khi nhiệt độ hoạt động của sản phẩm thấp hơn - 20 °C, nên chọn vòng niêm phong loại EPDM O.
6. Độ dài cáp mặc định là 1,5m và có ba loại vật liệu để lựa chọn. Nếu không được chỉ định, vật liệu cáp polyethylene có thể được sử dụng. Nếu bạn cần vật liệu cáp khác nhau,xin vui lòng chỉ ra trong đơn đặt hàng.7Trong trường hợp các yêu cầu đặc biệt như rung động mạnh, tác động ngay lập tức, nhiễu điện từ hoặc tần số vô tuyến mạnh, vui lòng thông báo cho chúng tôi và chỉ ra trong đơn đặt hàng.

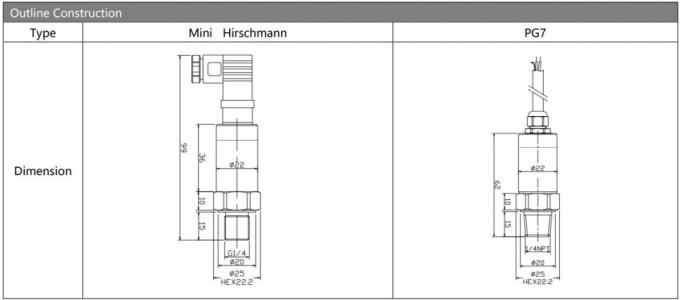

| Hướng dẫn đặt hàng | |||||||||
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||

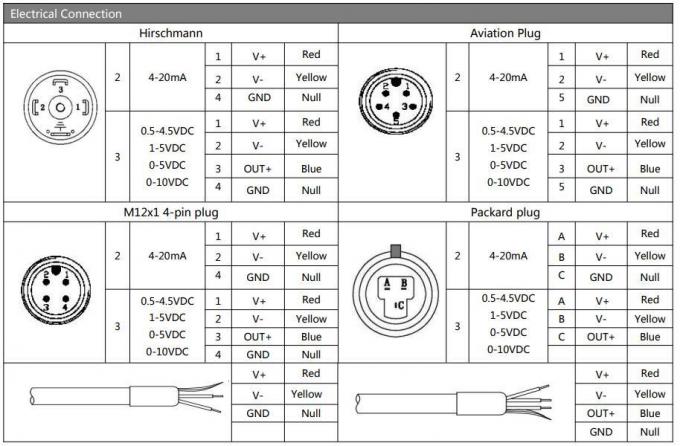

| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
A: Chúng tôi là một nhà sản xuất kể từ năm 2004, cam kết sản xuất chính xác cao, ổn định lâu dài, hiệu quả chi phí áp suất / mức độ / nhiệt độ đo thiết bị.
A: Nhà máy của chúng tôi được chứng nhận theo tiêu chuẩn ISO 9001-2015. Tất cả các sản phẩm được hoàn thành với sự bù đắp nhiệt độ và thử nghiệm lão hóa 48 giờ trước khi vận chuyển.
A: 12-18 tháng kể từ ngày vận chuyển, đối với thiệt hại không do con người gây ra.
A: Các đơn đặt hàng nhỏ được giao bằng DHL, Fedex, TNT, UPS, với thời gian giao hàng trong 4 - 5 ngày làm việc.
Đơn đặt hàng lớn được khuyến cáo vận chuyển bằng đường biển.
