Bộ cảm biến áp suất khác biệt vỏ nhựa 20kpa Cell Silicon Piezoresistive Pressure Sensor
Product Details
| Mẫu số: | HT100 | Kiểu: | Áp lực khác biệt |
|---|---|---|---|
| loại dây: | bốn dây | Phương tiện đo: | Không khí khí |
| Quyền lực: | 5VDC / 1.5mA | Sự chính xác: | 0,2%FS |
| đầu ra: | tín hiệu mv | Cung cấp: | 1,5mA |
| Loại tín hiệu đầu ra: | Tương tự | Tùy chỉnh: | Có sẵn có thể là Yêu cầu tùy chỉnh OEM |
| Làm nổi bật |
Bộ cảm biến áp suất khác biệt vỏ nhựa 20kpa,Cảm biến áp suất khác biệt Silicon,Bộ cảm biến áp suất silicon 20kpa |
||
Product Description

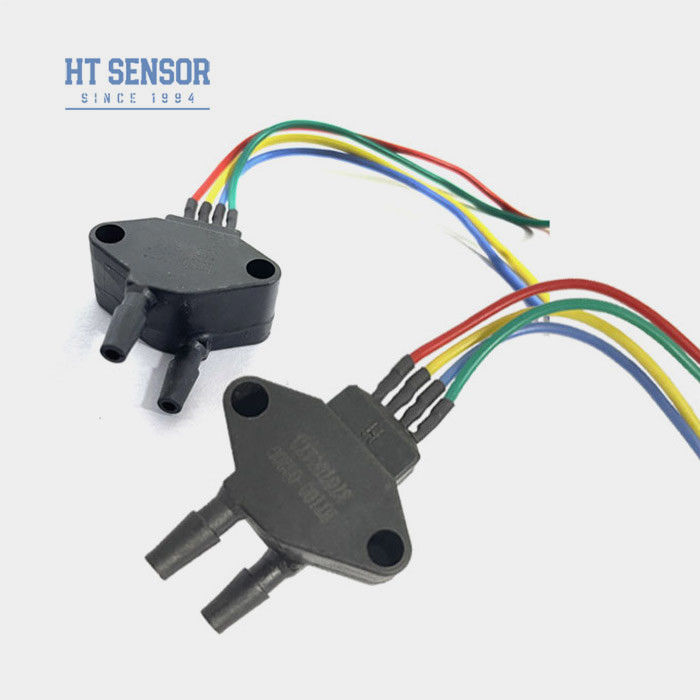

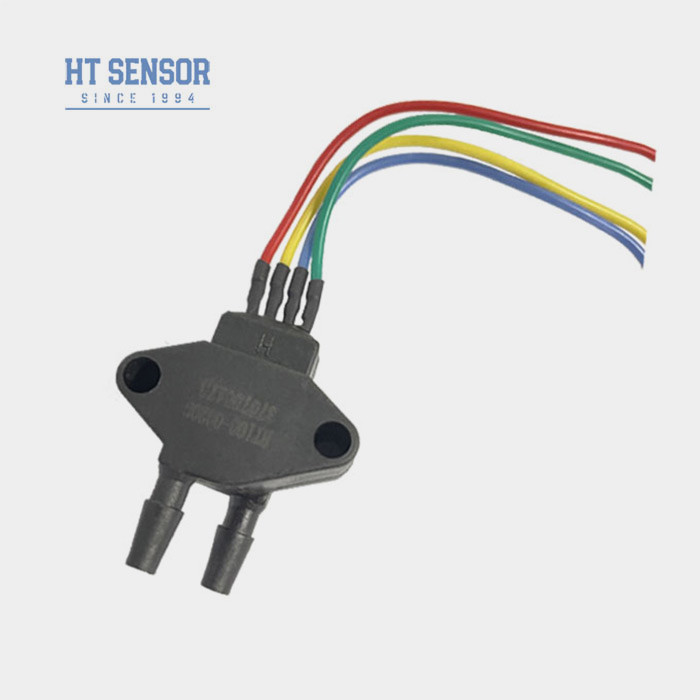

Bộ cảm biến áp suất silicon khác biệt vỏ nhựa đen HT100 20kpa cho áp suất khác biệt
HT100Bộ cảm biến áp suất silicon piezoresistive
Đưa ra cảm biến áp suất silicon:
Tính năng sản phẩmcủa cảm biến áp suất silic khác biệt:
- Phạm vi đo rộng, 0 ~ 10KPa ~ 2Mpa
- Độ tin cậy cao và độ ổn định tuyệt vời
- Công nghệ đóng gói TO8
- Ứng dụng hàng không vũ trụ
Ứng dụngcủa cảm biến áp suất silic khác biệt:
- Đo áp suất khí khô, không ăn mòn
- Hệ thống điều khiển khí nén
- Kỹ thuật y sinh cho các ứng dụng y tế
- HVAC (nâng nhiệt, thông gió và điều hòa không khí) contro
- Thử nghiệm không gian cho các mục đích liên quan đến hàng không
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào:3KΩ~6KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kết nối điện:Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm
| Các thông số hiệu suấtcủa cảm biến áp suất silic khác biệt: | ||||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Loại | Tối đa | Đơn vị | ||||
| Tính tuyến tính | ± 0.15 | ± 0.3 | % F.S | |||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0±2 | mV | |||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| Nhiệt độ hoạt động | -20~80 | oC | ||||
| Nhiệt độ lưu trữ | -40~125 | oC | ||||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 4MPa | |||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||||
| Vật liệu phân vùng | 316L | |||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian phản ứng | ≤ 1 ms | |||||
| Trọng lượng | ~ 12,5g | |||||
| Các thông số được thử nghiệm trong các điều kiện sau: Điện liên tục 1,5mA và nhiệt độ môi trường 25°C | ||||||
| Mẹo đặt hàng |
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng thậm chí áp lực để tránh hoặc làm hỏng tấm bồi thường.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
