Máy cảm biến áp suất silicon 5V Diaphragm Pressure Sensor With Pin Connect Pressure Cell
Product Details
| Mẫu số: | HT26V | Loại tín hiệu đầu ra: | Analog 10mv/V |
|---|---|---|---|
| Quyền lực: | 5-10VDC | Vật liệu: | thép không gỉ |
| Loại chủ đề: | KHÔNG | Phương tiện đo: | Khí và chất lỏng |
| Dia: | 19mm | Cao: | OEM |
| Gói vận chuyển: | thùng carton | Nguồn gốc: | Trung Quốc |
| Kiểu: | Cảm biến áp suất silicon | Tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh |
| Làm nổi bật |
Bộ cảm biến áp suất silicon piezoresistive 5V,Máy cảm biến áp suất silicon 5V,Cảm biến áp suất phân sợi với Pin Connect |
||
Product Description

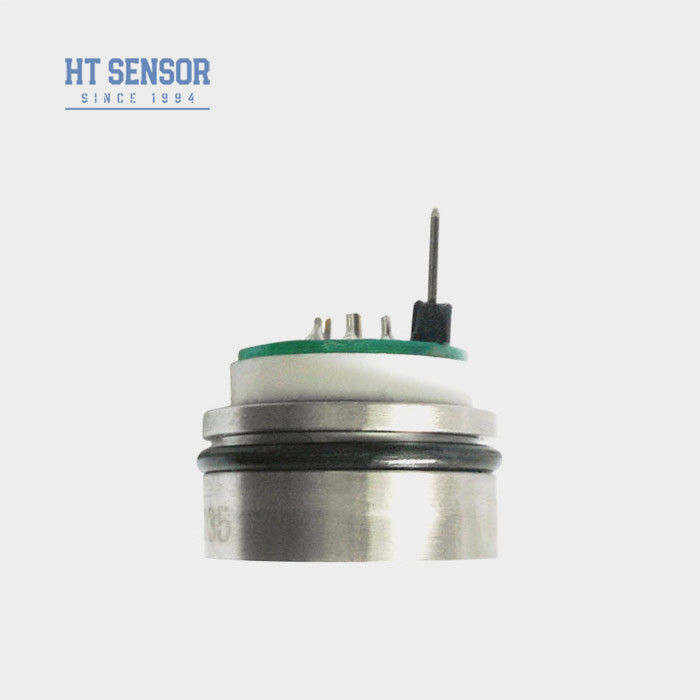

Hengtong HT26V 5V Cảm biến áp suất silicon với pin kết nối
Bộ cảm biến áp suất silicon HT26V
giới thiệu cảm biến áp suất silicon:
HT26V là một cảm biến áp suất silicon chống đập với một phần tử tinh thể silicon lan rộng ổn định cao ở lõi của nó.Sự khác biệt áp suất của môi trường đo được truyền đến ngăn kẽm silicon thông qua ngăn kẽm cách ly 316L và dầu silicon niêm phong. Xây dựng tùy chỉnh được thực hiện từ một đường kính 19mm thông thường, rất tùy chỉnh, các bộ phận thép không gỉ có thể là thấp như 7mm. 5-10V nguồn điện điện điện điện cố định, đầu ra thường xuyên.Bộ cảm biến áp suất HT26V được trang bị một vòng O để niêm phong áp suất và dễ cài đặt.
- Điện áp liên tục và đầu ra tín hiệu tiêu chuẩn
- Độ tin cậy cao và độ ổn định tuyệt vời
- Các chiều cao là 7mm, các cấu trúc khác nhau có thể được tùy chỉnh
- Ứng dụng trong các địa điểm quy trình công nghiệp khác nhau, bao gồm dầu mỏ, hóa chất, luyện kim, điện và thủy văn.
- Được sử dụng trong ngành công nghiệp hàng hải và hàng không
- Thích hợp cho hệ thống điều khiển thủy lực và khí nén
- Được sử dụng trong các ứng dụng kiểm soát quy trình
- Nguồn cung cấp điện: ≤10VDC
- Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
- Khống chế đầu vào:4KΩ~20KΩ
- Kháng thoát:2.5KΩ~6KΩ

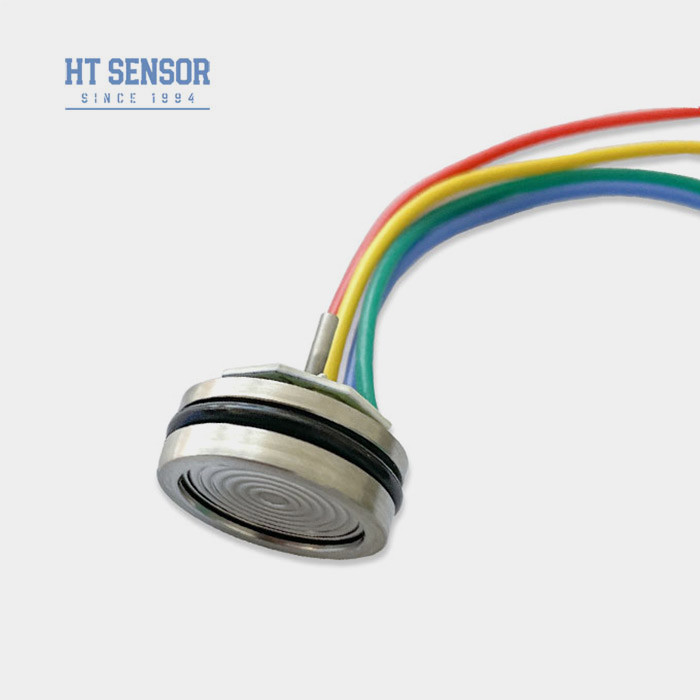

- Kết nối điện: dây nhiệt độ cao 100mm,cáp ruy và Bộ kết nối chân.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS,7MPaS,10MPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | 3 lần quy mô đầy đủ | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~ 25g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: Căng suất không đổi 10V và nhiệt độ môi trường 25oC | |||||
| Xác định xây dựng | |
| ống áp suất < 3,5MPaS |
|
| Bình thường ≥ 3,5MPaS < 40MPaS |
|
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
