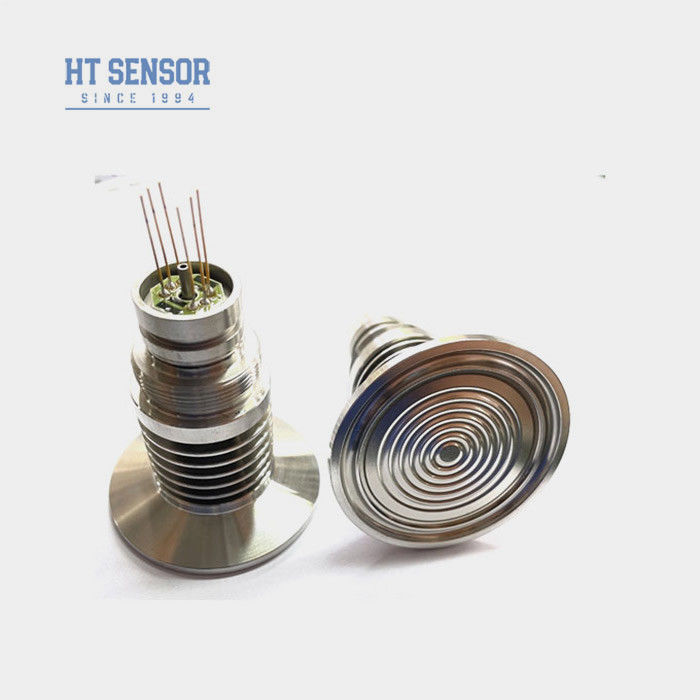

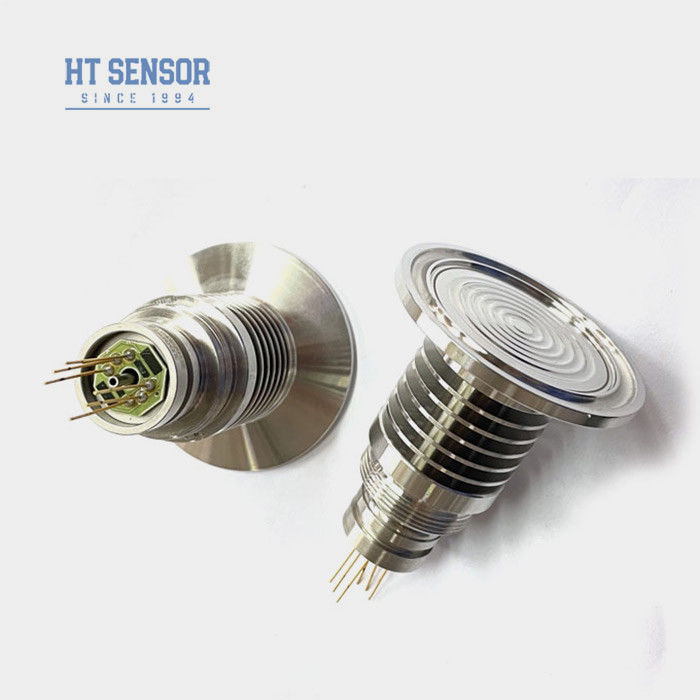

HT-IQT-B cảm biến áp suất silicon khuếch tán cảm biến áp suất dầu nước nhiệt độ cao
Product Details
| Mô hình không.: | HT-IQT-B | Phạm vi: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| loại dây: | Đinh Kovar bọc vàng | Đo môi trường: | AIR và nước và dầu lỏng |
| Tùy chỉnh: | Tùy chỉnh | Chủ đề: | 50,4mm |
| Đầu ra: | tín hiệu mv | Quyền lực: | 1,5mA |
| Đặc điểm kỹ thuật: | 50,4mm | Kiểu: | Cảm biến áp suất Silicon phân tán |
| Loại tín hiệu đầu ra: | Analog | Vật liệu: | Thép không gỉ 316L |
| Làm nổi bật |
Bộ cảm biến áp suất Silicon phân tán HT-IQT-B,Máy cảm biến áp suất silicon pha trộn dầu nước,Cảm biến áp suất dầu nước nhiệt độ cao |
||
Product Description
Bộ cảm biến HT HT-IQT-B Bộ cảm biến áp suất Silicon khuếch tán cho nước hoặc dầu nhiệt độ cao
HT-IQT-BChất chống sốcBộ cảm biến áp suất silicon
Đưa ra cảm biến áp suất silicon lan:
Bộ cảm biến áp suất silicon HT - IQT - B là một loại ngăn nắp nhúng. Áp lực được chuyển đến con chip nhạy cảm thông qua một ngăn nắp thép không gỉ và dầu silicon kín.Chip cảm biến chuyển đổi áp suất thành một tín hiệu điện millivolt có thể phát hiệnDo đó, chúng ta có thể trực quan quan sát thấy giá trị áp suất của môi trường đo.Hiệu ứng đo nhiệt độ cao là tốt. Phân kính phẳng trần dễ làm sạch và có tác dụng tốt đối với việc đo môi trường nhớt. Áp dụng cho thực phẩm, y tế và các ngành công nghiệp khác.
Tính năng sản phẩmcủa bộ cảm biến áp suất silicon phân tán:
- Bao bì nhà thép không gỉ 316L.
- Trả thù nhiệt độ và điều chỉnh điểm không thông qua phim dày.
- Cấu trúc phân vùng tẩy rửa nhiệt độ cao để dễ dàng làm sạch.
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ.
- Công nghiệp thực phẩm và đồ uống.
- Kiểm soát quy trình công nghiệp.
- Nguồn cung cấp điện: ≤2mA DC (0,4-1,5mA DC).
- Kháng input: 2,5KΩ ~ 6KΩ.
- Kháng thoát: 2,5KΩ ~ 6KΩ.
- Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa bộ cảm biến áp suất silicon phân tán: | |||||
| Phạm vi đo | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~220g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng | |
| Cấu trúc |
|
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), nên cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
