Cảm biến áp suất silicon khuếch tán HT19 và cảm biến mức nước máy phát áp suất
Product Details
| Mẫu số: | HT19 | loại dây: | bốn dây |
|---|---|---|---|
| Phương tiện đo: | Khí và chất lỏng | Trung bình lấp đầy: | dầu silicon |
| Sự ổn định lâu dài: | 0,2%FS/Năm | Gói vận chuyển: | thùng carton |
| Đặc điểm kỹ thuật: | 19mm | Nguồn gốc: | Trung Quốc |
| Mã HS: | 9026209090 | Kiểu: | Cảm biến áp suất áp điện |
| Vì: | Máy phát áp suất silicon khuếch tán | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | thép không gỉ | Tùy chỉnh: | <i>Available OED / ODM |</i> <b>Có sẵn OED / ODM |</b> <i>Customized Request</i> <b>Yêu cầu tùy chỉn |
| Làm nổi bật |
Cảm biến áp suất Silicon phân tán,Máy biến áp độ nước,Bộ cảm biến áp suất HT19 với bảo hành |
||
Product Description
Mô tả sản phẩm

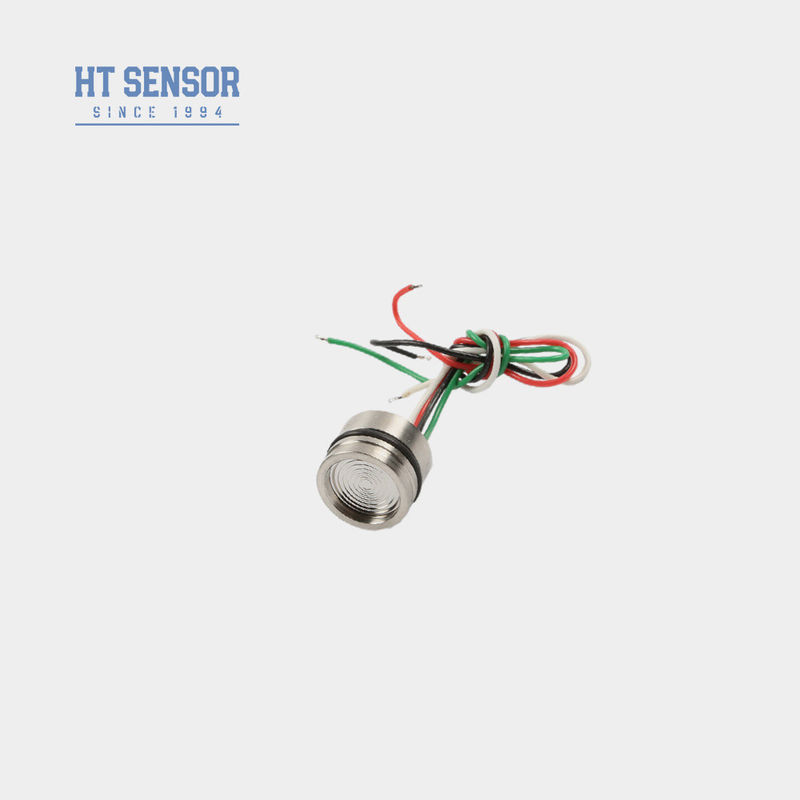

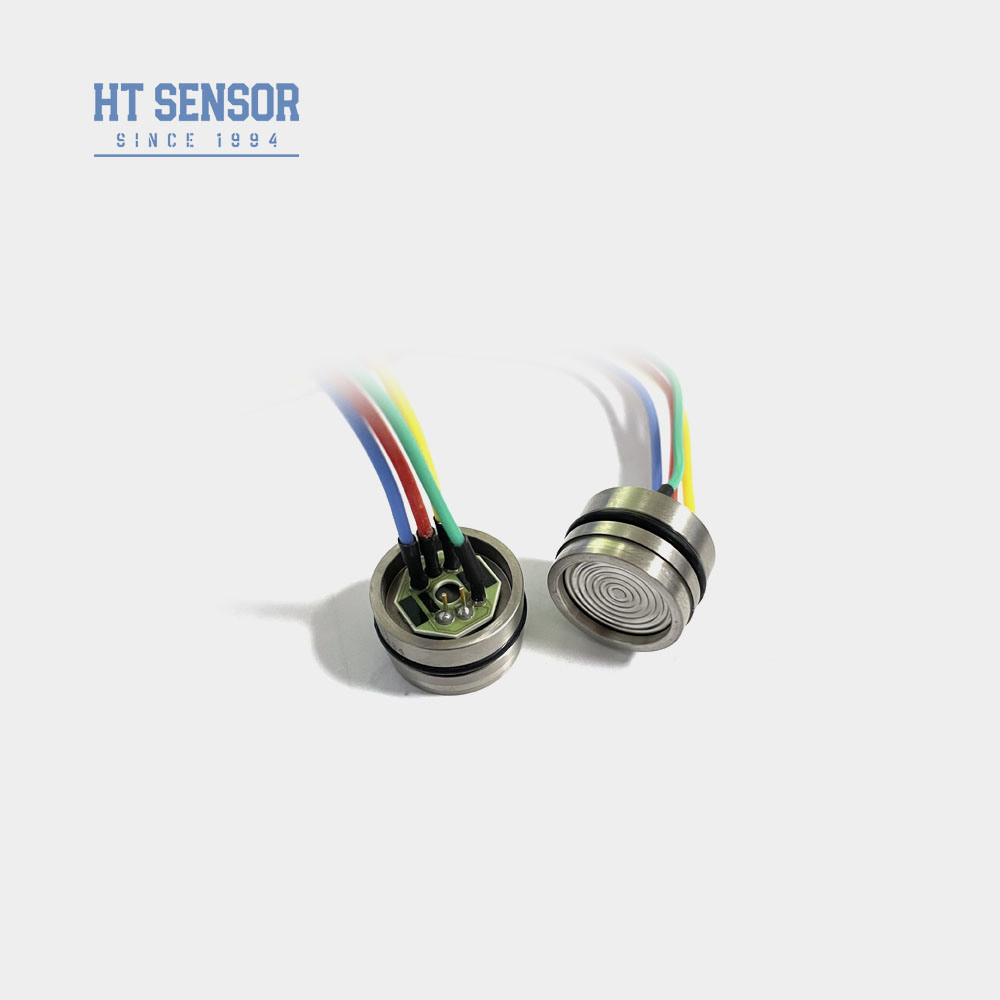

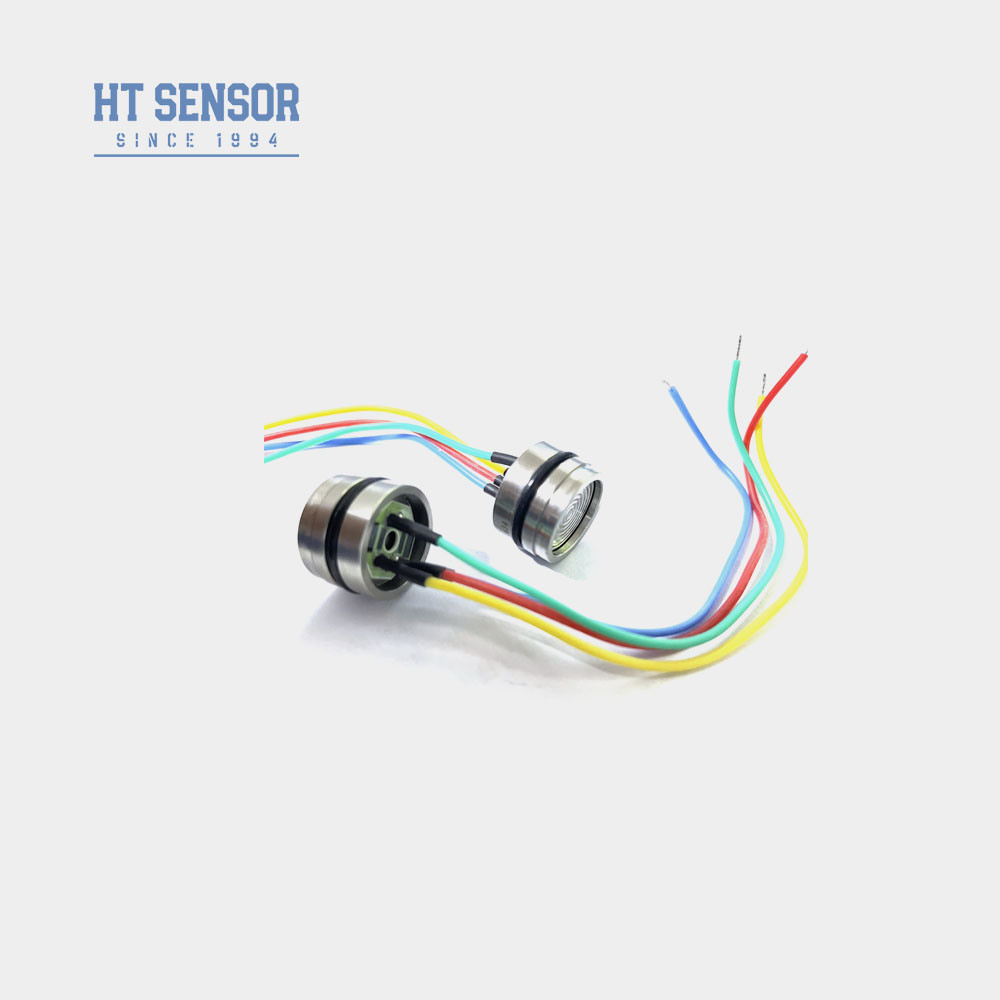

Cảm biến áp suất áp điện trở silicon HT19
Giới thiệu:
HT19 là cảm biến áp suất áp điện trở silicon hiệu suất cao, được thiết kế với lõi có phần tử cảm biến silicon khuếch tán có độ ổn định cao. Nó hoạt động bằng cách truyền áp suất của môi chất đo đến màng silicon thông qua màng cách ly và dầu silicon, đảm bảo đo áp suất chất lỏng và khí chính xác và đáng tin cậy. Thiết kế đa năng và cấu trúc chắc chắn cho phép ứng dụng rộng rãi trong các môi trường khắc nghiệt, bao gồm máy nén khí và hệ thống làm lạnh, nơi việc giám sát áp suất nhất quán và chính xác là rất cần thiết cho hiệu quả hoạt động và an toàn.
Tính năng sản phẩm1. Nguồn cấp: ≤2mA DC (Điển hình 1.5mA DC)
1. Cảm biến sử dụng công nghệ sản xuất tiên tiến và có vỏ bằng thép không gỉ 316L bền bỉ. Nó cũng cung cấp các tùy chọn vật liệu màng hiệu suất cao, bao gồm titan và Hastelloy, để đảm bảo khả năng chống ăn mòn vượt trội và độ tin cậy lâu dài trong các môi trường khắc nghiệt.
2. Để nâng cao độ chính xác đo lường, mạch màng dày được tích hợp để bù nhiệt độ chính xác và hiệu chuẩn điểm 0, giảm thiểu sai số và đảm bảo hiệu suất nhất quán trong các điều kiện hoạt động khác nhau.
3. Với độ tin cậy, khả năng lặp lại và độ ổn định lâu dài tuyệt vời, cảm biến được thiết kế để mang lại hiệu suất đáng tin cậy trong các ứng dụng quan trọng, giảm nhu cầu bảo trì và thời gian ngừng hoạt động.
Ứng dụng1. Nguồn cấp: ≤2mA DC (Điển hình 1.5mA DC)
1. Thích hợp để đo áp suất khí và lỏng không ăn mòn với khả năng tương thích với thép không gỉ 316L 2. Ứng dụng trong nhiều địa điểm quy trình công nghiệp, bao gồm dầu khí, hóa chất, luyện kim, năng lượng và thủy văn
≤20KPa
4. Thích hợp cho các hệ thống điều khiển thủy lực và khí nén
5. Sử dụng trong các ứng dụng kiểm soát quy trình
Hiệu suất điện
:1. Nguồn cấp: ≤2mA DC (Điển hình 1.5mA DC)
2. Trở kháng đầu vào: 3KΩ~6KΩ
3. Trở kháng đầu ra: 2.5KΩ~6KΩ

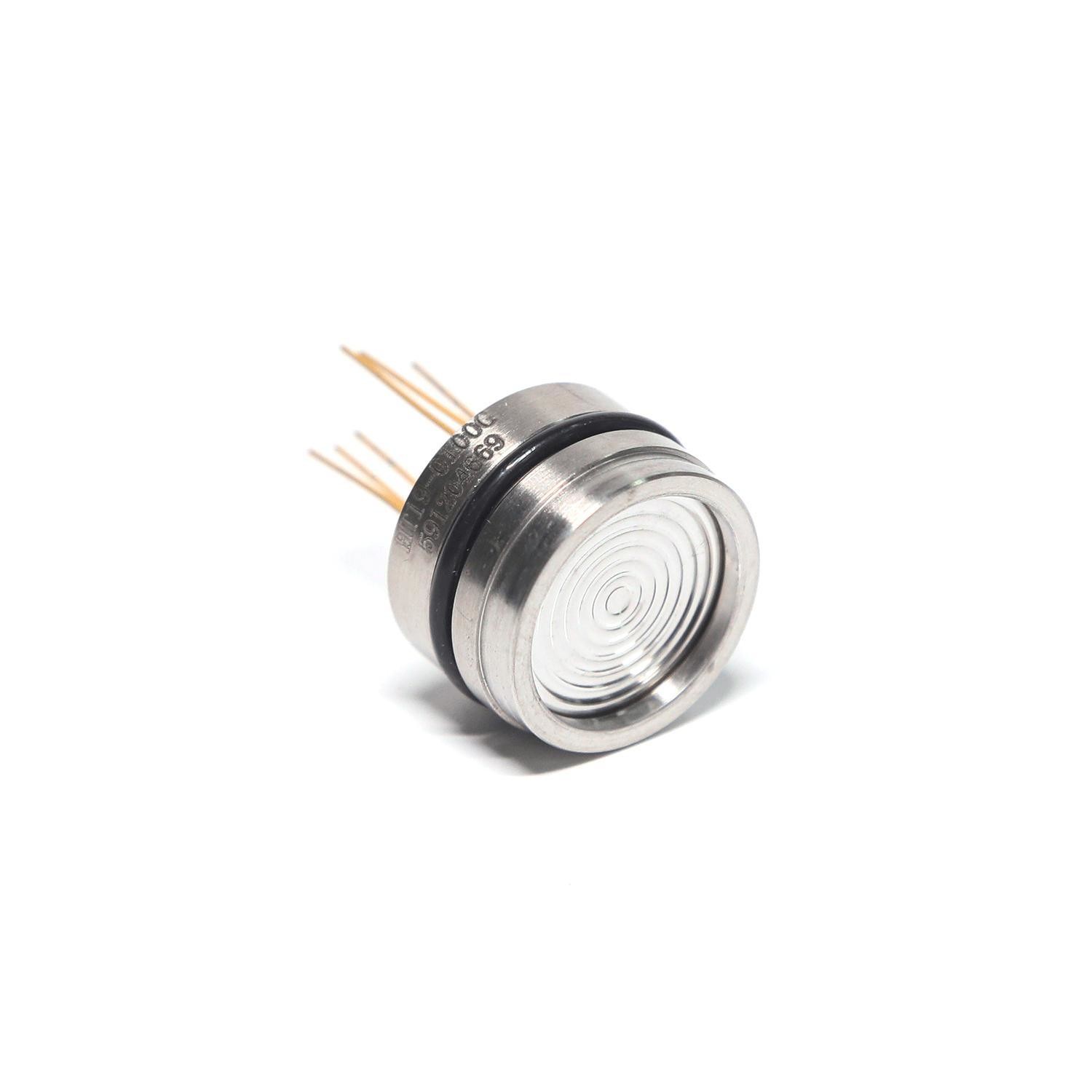

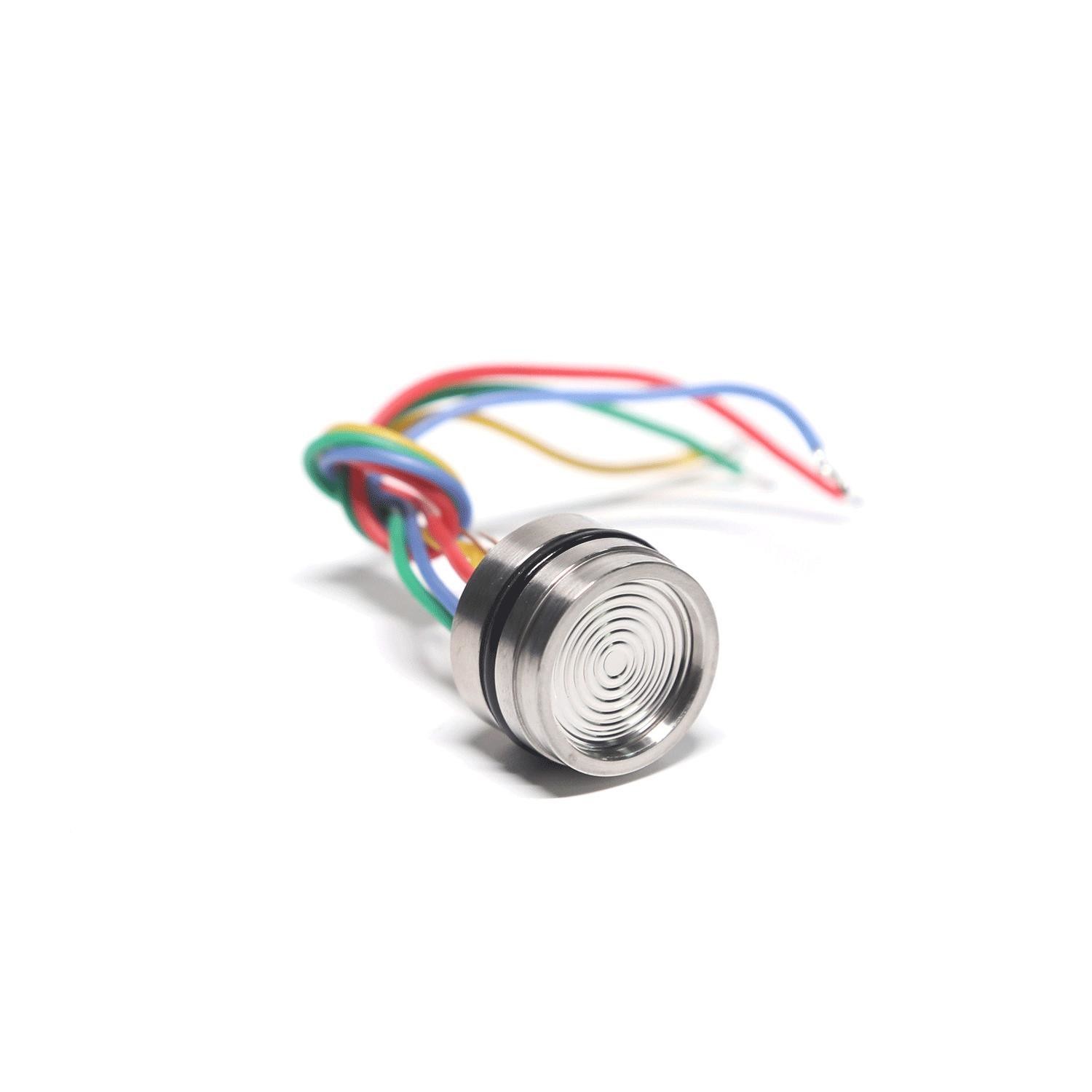

4. Kết nối điện: Chân Kovar mạ vàng hoặc dây nhiệt độ cao 100mm.
Thông số hiệu suất:
| Dải đo | |||||
| Áp suất tương đối (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | Áp suất tuyệt đối (A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | Áp suất kín (S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS, | 40MPaS,60MPaSĐiển hình | ||||
| Tối đa | Đơn vị | Độ phi tuyến | |||
| ≤20KPa | ±0.3 | %F.S | Nhiệt độ bù trừ | ||
| 0.05 | 0.1 | %F.S | Nhiệt độ bù trừ | ||
| 0.05 | 0.1 | %F.S | Nhiệt độ bù trừ | ||
| ≤20KPa | 0±2 | mV | Sai số nhiệt độ - Điểm 0 | ||
| ≤20KPa | 0~50 | 50±30 | mV | Sai số nhiệt độ - Điểm 0 | |
| 0~70 | 100±30 | mV | Sai số nhiệt độ - Điểm 0 | ||
| ≤20KPa | 0~50 | %F.S | %F.S | Nhiệt độ bù trừ | |
| 0~70 | ±1 | %F.S | Nhiệt độ bù trừ | ||
| ≤20KPa | 0~50 | %F.S | %F.S | Nhiệt độ bù trừ | |
| 0~70 | ±1 | %F.S | Nhiệt độ bù trừ | ||
| ≤20KPa | 0~50 | ºC | Quá tải cho phép | ||
| 0~70 | ºC | Quá tải cho phép | |||
| -20~80 | ºC | Quá tải cho phép | |||
| -40~125 | ºC | Quá tải cho phép | |||
| Lấy giá trị nhỏ hơn giữa 3 lần thang đo hoặc 120MPa | Áp suất nổ | ||||
| 5 lần thang đo | Độ ổn định lâu dài | ||||
| 0.2 % | F.S/Năm | Vật liệu màng | |||
| 316L | Điện trở cách điện | ||||
| ≥200MΩ 100VDC | Rung động | ||||
| Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | Sốc | ||||
| 100g,11ms | Thời gian phản hồi | ||||
| ≤1ms | Gioăng chữ O | ||||
| Gioăng Nitrile hoặc Gioăng Fluoro | Chất lỏng làm đầy | ||||
| Dầu Silicon | Trọng lượng | ||||
| khoảng 20g | Các thông số được kiểm tra trong các điều kiện sau: 1.5mA @ 25°C | ||||
| Cấu trúc tổng thể | |||||
| loại1 | |
| loại2 | |
| Kết nối điện và bù trừ | |
| Ví dụ lựa chọn |
|
|
| Mẹo đặt hàng |
| 1. Chú ý đến sự phù hợp giữa kích thước lõi và vỏ bộ chuyển đổi trong quá trình lắp ráp để đạt được độ kín khí yêu cầu |
4. Tránh ấn màng cảm biến bằng tay hoặc vật sắc nhọn để ngăn ngừa hư hỏng lõi do biến dạng hoặc thủng màng.
5. Giữ cổng áp suất của lõi áp suất tương đối mở ra khí quyển và ngăn nước, hơi nước hoặc môi chất ăn mòn xâm nhập vào buồng áp suất âm của lõi.
6. Nếu có bất kỳ thay đổi nào đối với các chân dẫn, hãy làm theo nhãn trên lõi thực tế để tham khảo.
Hỏi đáp
1.Q: Các tính năng của bộ chuyển đổi cảm biến áp suất của bạn là gì?
| A: Độ chính xác cao, độ bền và hiệu suất tuyệt vời. Có thể tùy chỉnh. |
A: Thời gian bảo hành của chúng tôi là 24 tháng sau khi giao hàng, và bộ phận hậu mãi của chúng tôi sẽ trả lời các câu hỏi của bạn trong vòng 24 giờ, hướng dẫn từ xa qua mạng máy tính luôn sẵn sàng.
A: Thời gian bảo hành của chúng tôi là 24 tháng sau khi giao hàng, và bộ phận hậu mãi của chúng tôi sẽ trả lời các câu hỏi của bạn trong vòng 24 giờ, hướng dẫn từ xa qua mạng máy tính luôn sẵn sàng.
