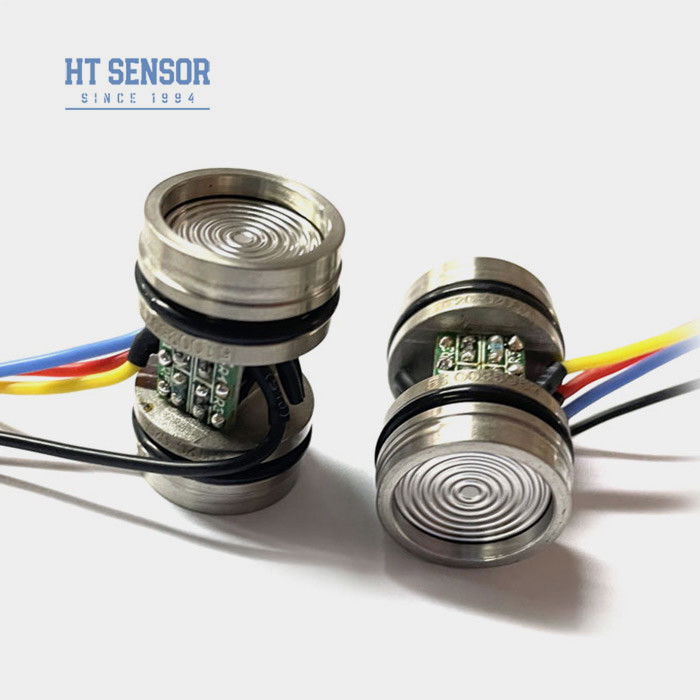

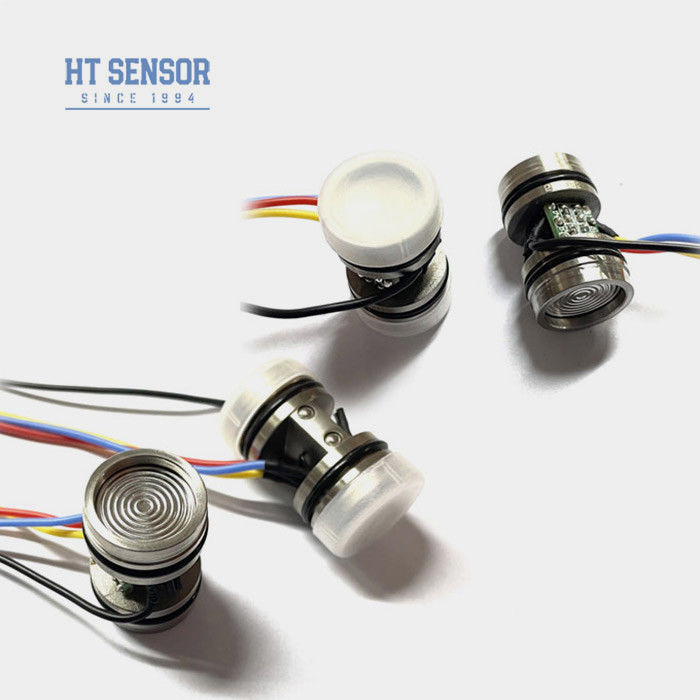

Bộ cảm biến áp suất silicon nhỏ Bộ cảm biến áp suất chênh lệch nhiên liệu cho tế bào thử nghiệm chất lỏng
Product Details
| Mẫu số: | HT20 | loại dây: | bốn dây |
|---|---|---|---|
| Đo môi trường: | Khí và chất lỏng | Phạm vi: | 0-10kpa ~ 2MPa |
| Quyền lực: | 1,5mA | Gói vận chuyển: | thùng carton |
| Chiều dài: | 29,5mm | Nguồn gốc: | Trung Quốc |
| Mã HS: | 9026209090 | Kiểu: | Cảm biến áp suất áp điện |
| Vì: | Máy phát áp suất silicon khuếch tán | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | Thép không gỉ | Tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh |
| Làm nổi bật |
Bộ cảm biến áp suất silicon nhỏ RoHs,Cảm biến áp suất silicon cho thử nghiệm chất lỏng,Bộ cảm biến áp suất chênh lệch nhiên liệu RoHs |
||
Product Description
Hengtong HT20 Mini Silicon Differential Pressure Sensor Cell cho thử nghiệm chất lỏng
Bộ cảm biến áp suất chênh lệch HT20
Đưa ra cảm biến áp suất silic khác biệt:
Bộ cảm biến áp suất silicon khác biệt HT20 là một bộ cảm biến áp suất khác biệt piezoresistive silicon với một lõi của các yếu tố silicon lan rất ổn định.thép không gỉ, và áp suất được truyền qua một thép không gỉCác con chip nhạy cảm không đượctiếp xúc trực tiếp với môi trường đo, tạo thành một cấu trúc trạng thái rắn hoàn toàn chođo áp suất, cho phép đo chính xác áp suất khác nhau.Do đó, sản phẩm này có thể được áp dụng trong các kịch bản khác nhau đòi hỏiđo áp suất khác biệt, bao gồm môi trường khắc nghiệt và ăn mòn
Tính năng sản phẩmcủa cảm biến áp suất silic khác biệt:
- Hiệu suất ổn định và đáng tin cậy
- Chống cao cho áp suất tĩnh
- Hiệu quả về chi phí
- Sử dụng silicon piezoresistive đầy dầu yếu tố nhạy cảm với áp suất
- Thiết bị phát hiện áp suất khác biệt
- Các thiết bị hiệu chuẩn áp suất
- Đo độ chất lỏng
- Kiểm soát quy trình công nghiệp
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào:3KΩ~6KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kết nối điện:Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm
| Các thông số hiệu suấtcủa cảm biến áp suất silic khác biệt: | |||||
| Phạm vi đo | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Loại | Tối đa | Đơn vị | |||
| Tính tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 4MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~45g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng | |
| Cấu trúc |  |
| Chú ýNếu có bất kỳ thay đổi nào trong màu sắc dây, vui lòng tham khảo nhãn gắn trên cảm biến để biết thông tin chính xác | |
| Kết nối điện và bồi thườngcủa cảm biến áp suất silic khác biệt |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
