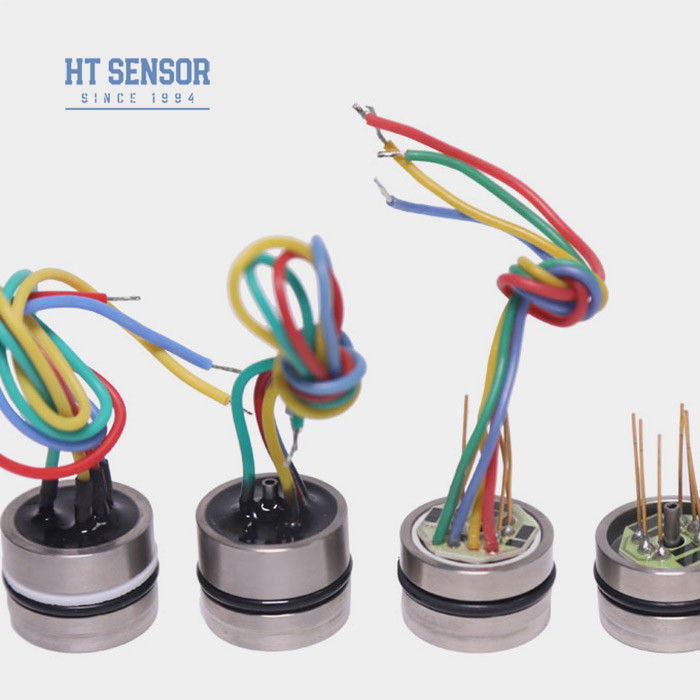

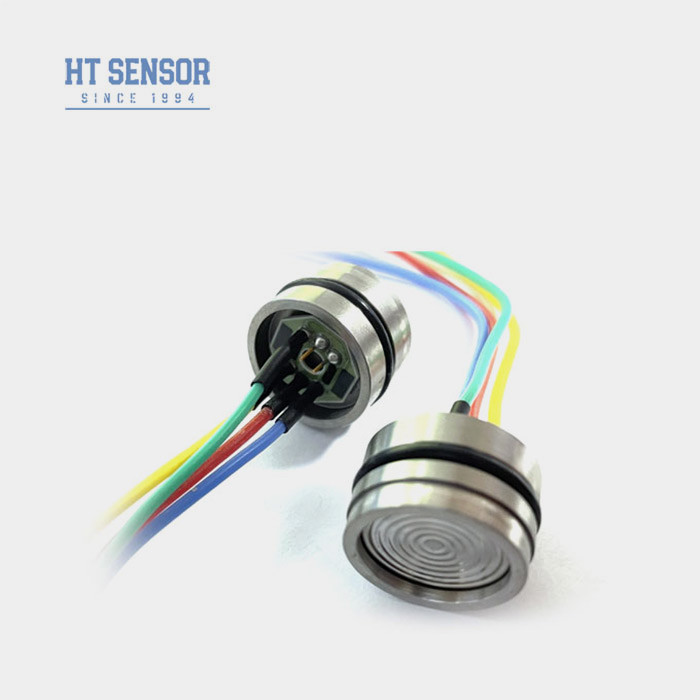

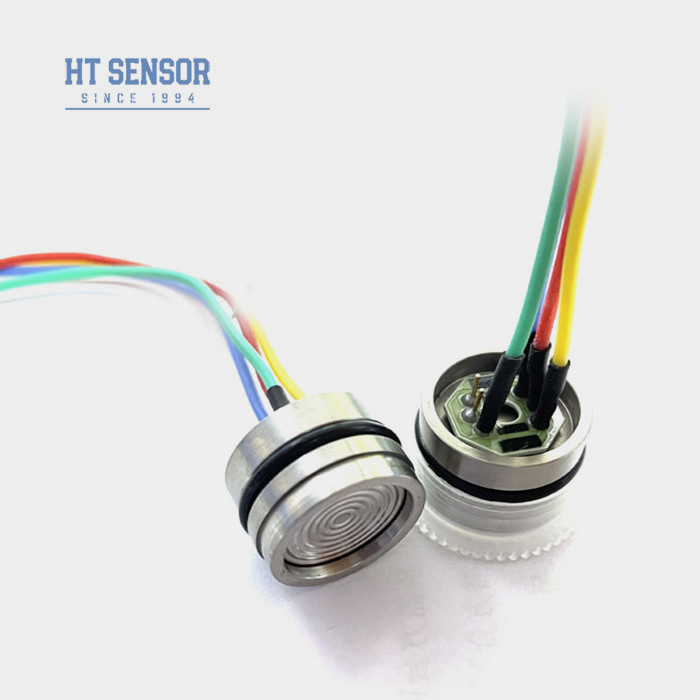

Cảm biến màng silicon đường kính 19mm Cảm biến áp suất áp điện 316L
Product Details
| Vật liệu: | 316L | Phạm vi tối thiểu: | 10kpa |
|---|---|---|---|
| Phạm vi tối đa: | 100MPa | Cung cấp: | ít hơn 2mA |
| đầu ra: | tín hiệu mv | Có thể lựa chọn: | Dây silicon bốn màu |
| Người mẫu: | HT19 | Cao: | 12 mm |
| Làm nổi bật |
Cảm biến áp suất kính silicon 19mm,Máy cảm biến áp suất Silicon Diaphragm 316L,Bộ cảm biến áp suất piezoresistive 316L |
||
Product Description
HT19 19mm Chiều kính 316L Vật liệu Mv Điểm phát ra tín hiệu Phân tán Silicon Pressure Sensor Cell
HT19 Chất chống sốcSiliconCảm biến áp suất
giới thiệu cảm biến áp suất silicon 15mm:
Bộ cảm biến áp suất silicon piezoresistive HT19, thành phần chính là yếu tố cảm biến silicon phản xạ lan rộng ổn định cao.Các gói cảm biến sử dụng dầu silicone để chuyển áp lực từ một 316L thép không gỉ ngăn chắn đến các yếu tố cảm biếnPhương pháp hiệu ứng piezoresistive của silicon khuếch tán được sử dụng để đo áp suất khí và chất lỏng.và giá rẻ hơn các loại khác.
Tính năng sản phẩmcủa cảm biến áp suất silicon 15mm:
- Phạm vi đo rộng:0~10KPa~100Mpa
- Đơn vị cảm biến silicon piezoresistive
- Full316LSS, Full Titanium hoặc Hastelloy membrane
- Nắp O-ring
- Độ chính xác và ổn định cao
Ứng dụngcó kích thước 15 mm cảm biến áp suất silicon:
- Áp suất đo khí và chất lỏng
- khai thác dầu mỏ
- Cung cấp nước, cung cấp nước nóng cho thành phố
- Hệ thống điều khiển quy trình
- Kiểm tra hàng không và hàng hải
- Áp lực thủy lực
Hiệu suất điệncủa cảm biến áp suất silicon 15mm:
- Cung cấp:1.5mADC
- Kháng input: 3KΩ ~ 6KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kháng cách nhiệt:≥100MΩ/50VDC
- Căng cách nhiệt: 500VAC giữa lồng và kết nối điện sẽ không gây ra thiệt hại
- Phù hợp trung bình: chất lỏng, khí tương thích với thép không gỉ 316L
Thông số kỹ thuật hiệu suất của cảm biến áp suất silicon
| Các thông số |
Phạm vi: 0 ~ 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Thông thường | Max. | Đơn vị | ||
| Áp lực Không tuyến tính |
± 0.15 |
± 0.3 | % F.S | |
| Độ lặp lại áp suất và Hysteresis | 0.02 | 0.05 | % F.S | |
| Lượng đầu ra không | 0±1 | 0±2 | mV | |
| Sản lượng kéo dài | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Lỗi nhiệt độ-không | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Thời gian lỗi nhiệt độ | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Áp lực bằng chứng | 3X Phạm vi định lượng hoặc 120MPa, tùy thuộc vào số ít nhất | ------- | ||
| Phạm vi nhiệt độ hoạt động | -20~80 | °C | ||
| Phạm vi nhiệt độ bù đắp | 0 ~ 70, 0 ~ 50 ((Phạm vi ≤ 20KPa) | °C | ||
| Phạm vi nhiệt độ lưu trữ | -40~125 | °C | ||
Lưu ý:Điều tham số trên trong điều kiện:Bạn cung cấp: 1,5mA Nhiệt độ: 25°C
Cấu trúc
| Mẹo đặt hàng |
1. Chú ý đến sự phù hợp giữa kích thước lõi và nhà máy phát trong quá trình lắp ráp để đạt được độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
