Bộ cảm biến áp suất silicon piezoresistive Absolute Gauge
Product Details
| Mẫu số: | HT19 | Loại chủ đề: | KHÔNG |
|---|---|---|---|
| loại dây: | Chân Kovar bốn dây hoặc mạ vàng | Phương tiện đo: | Khí và chất lỏng |
| Phạm vi: | -100kpa~0~10kpa~100Mpa | Trung bình lấp đầy: | dầu silicon |
| Sự ổn định lâu dài: | 0,2%FS/Năm | Kiểu: | Bộ cảm biến áp suất silicon piezoresistive |
| Vì: | Máy phát áp suất silicon khuếch tán | Tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh |
| Làm nổi bật |
Máy đo áp suất chống áp tuyệt đối,Dầu biến áp chống ép ISO9001,Bộ cảm biến áp suất nước ISO9001 |
||
Product Description
HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor cho nước và dầu
Máy đo tuyệt đối Bộ cảm biến áp suất piezoresistive Bộ cảm biến áp suất dầu nước
HT19 Máy cảm biến áp suất silicon piezoresistive
giới thiệu cảm biến áp suất silicon:
HT19 hoạt động như một bộ cảm biến áp suất silicon piezoresistive, với một lõi bao gồm một yếu tố silicon lan rất ổn định.áp suất của chất lỏng và khí bằng cách truyền áp suất của môi trường được thử nghiệm đến ngăn chắn silic thông qua một ngăn chắn cách ly và dầu silic.Tính linh hoạt của cảm biến được sử dụng rộng rãi trong máy nén không khí và hệ thống làm lạnh
Tính năng sản phẩmcủa cảm biến áp suất silicon:
- 1Sử dụng công nghệ tiên tiến và 316L thép không gỉ, cùng với vật liệu như titan và Hastelloy cho mảng ngăn
- 2Sử dụng mạch phim dày để bù đắp nhiệt độ và điểm không sửa chữa
- 3.độ tin cậy, khả năng lặp lại và ổn định vượt trội
Ứng dụngcủa cảm biến áp suất silicon:
- 1- Phù hợp để đo áp suất khí và chất lỏng không ăn mòn với 316L tương thích thép không gỉ
- 2Ứng dụng trong các địa điểm quy trình công nghiệp khác nhau, bao gồm dầu mỏ, hóa chất, luyện kim, điện và thủy văn
- 3Sử dụng trong ngành công nghiệp hàng hải và hàng không
- 4- Phù hợp với hệ thống điều khiển thủy lực và khí nén
- 5- Sử dụng trong các ứng dụng kiểm soát quy trình
Hiệu suất điệncủa cảm biến áp suất silicon:
- 1Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- 2. Input impedance: 3KΩ ~ 6KΩ
- 3.Output impedance:2.5KΩ~6KΩ

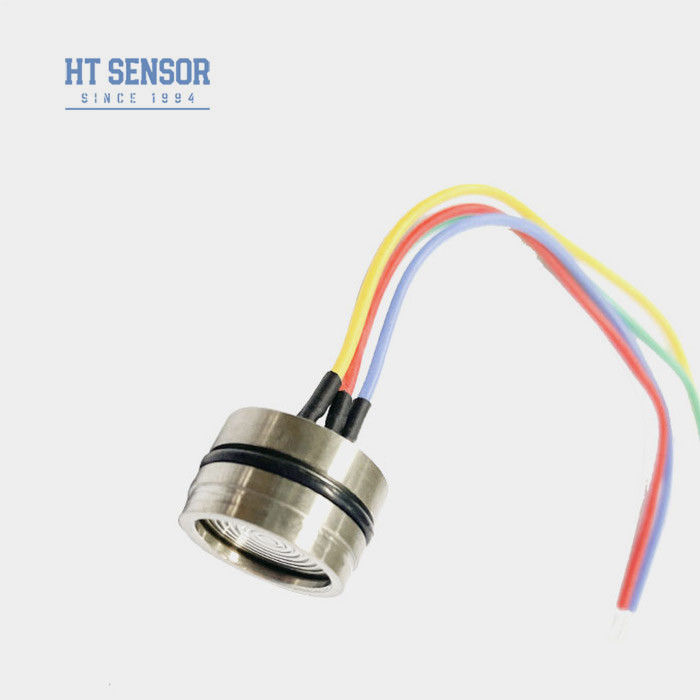

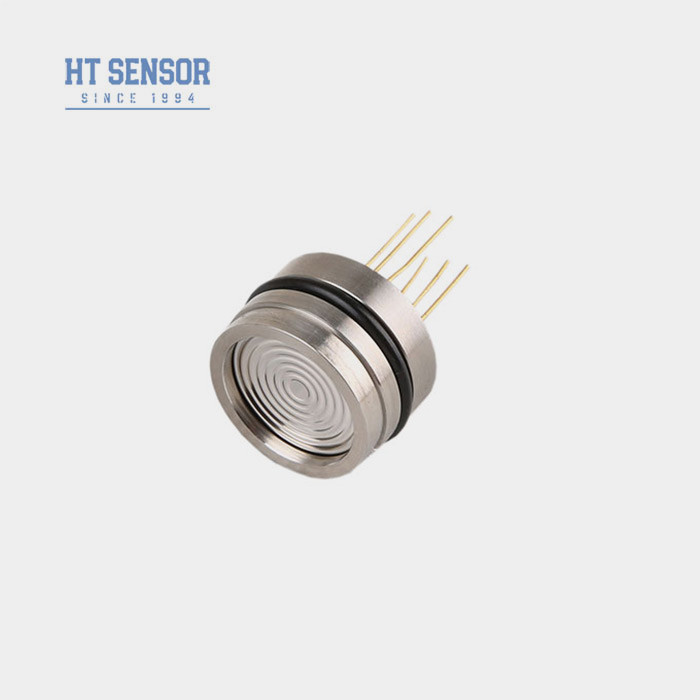

- 4Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon: | |||||
| Phạm vi | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Lượng đầu ra không | 0±1 | 0±2 | mV | ||
| Sản lượng kéo dài | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Lỗi nhiệt độ-không | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Thời gian lỗi nhiệt độ | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | Vòng nitrile hoặc Vòng Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | khoảng 20g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng của cảm biến áp suất silicon | |
| loại 1 | |
| loại 2 | |
| Kết nối điện và bồi thườngcủa cảm biến áp suất silicon |
|
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
| Câu hỏi và câu trả lời |
.
.
