Bộ cảm biến áp suất thép không gỉ 316L với pin cảm biến áp suất chứa dầu bù đắp
Product Details
| Mẫu số: | HT15V | Loại tín hiệu đầu ra: | Loại tương tự |
|---|---|---|---|
| Vật liệu: | thép không gỉ | loại dây: | bốn dây |
| Phương tiện đo: | Khí và chất lỏng | tùy chỉnh: | tùy chỉnh |
| Từ khóa: | Cảm biến nhỏ | Cung cấp: | 5-10VDC |
| đầu ra: | tín hiệu MV | Gói vận chuyển: | thùng carton |
| Đặc điểm kỹ thuật: | 15mm | Nguồn gốc: | Trung Quốc |
| Làm nổi bật |
316l thép không gỉ máy biến áp,cảm biến áp suất bù đắp đầy dầu,Cảm biến bộ phát áp suất có bảo hành |
||
Product Description

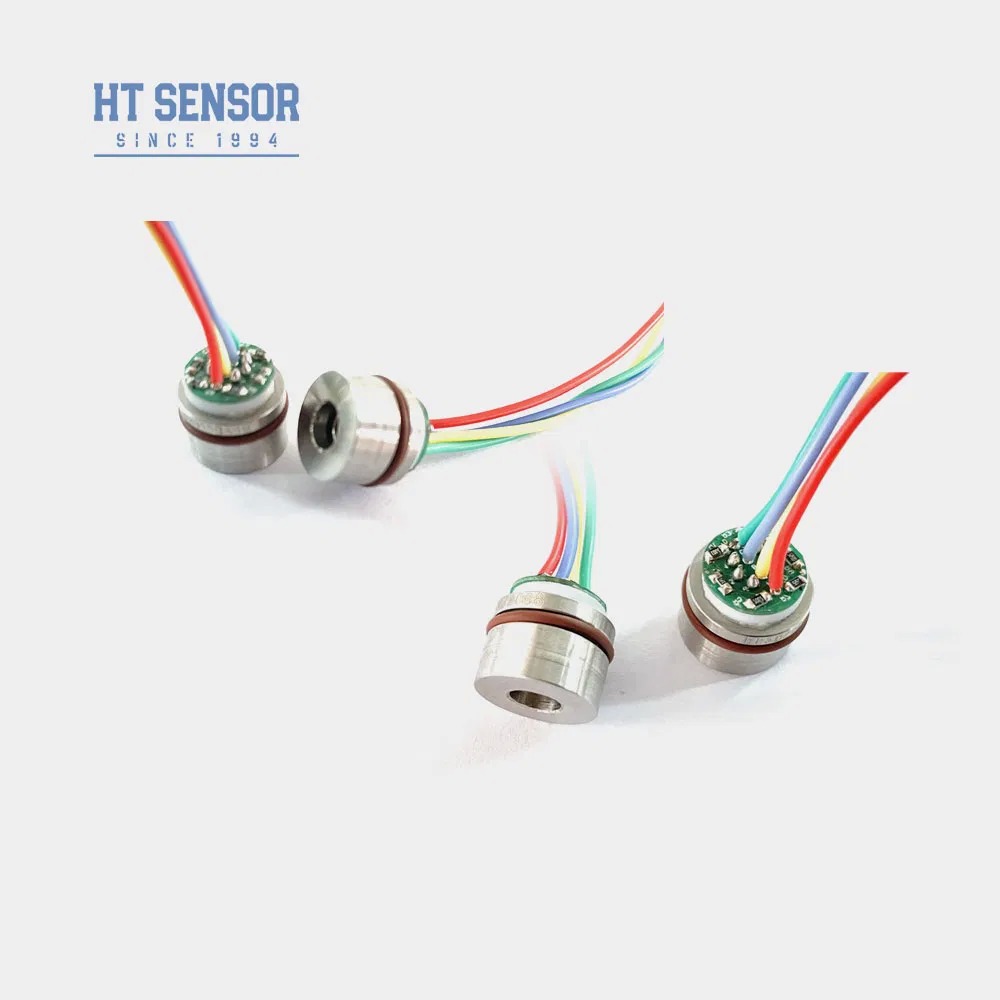

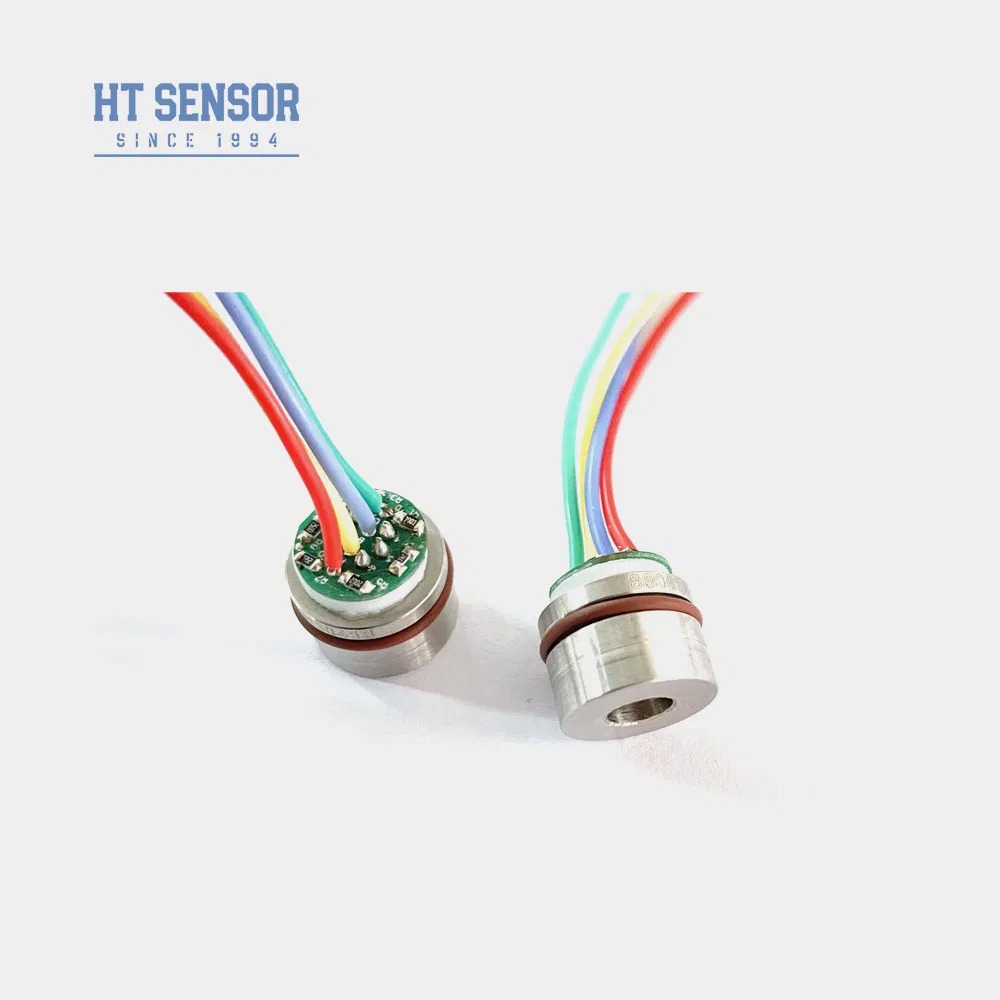

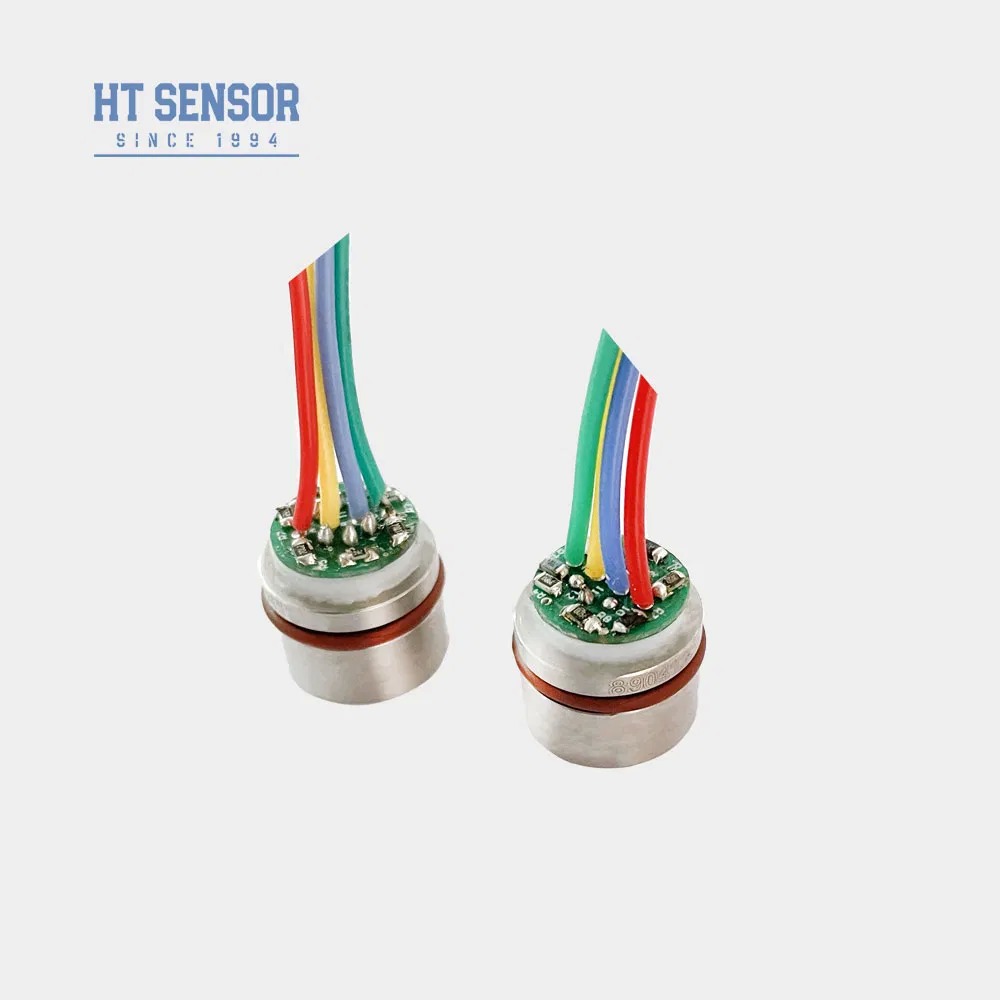

Đầu dò áp suất cảm biến dầu bù áp bằng thép không gỉ 316L
Giới thiệu:
HT15V là cảm biến áp suất piezoresistive silicon tích hợp lõi cảm biến silicon khuếch tán có độ ổn định cao. Sử dụng hiệu ứng piezoresistive của silicon khuếch tán, nó cung cấp phép đo áp suất chính xác cho cả chất lỏng và khí. Cảm biến này được sử dụng rộng rãi trong nhiều ứng dụng, chẳng hạn như máy nén khí và hệ thống làm lạnh.
Tính năng sản phẩm:
- Sử dụng công nghệ tiên tiến và được đóng gói trong thép không gỉ 316Lvỏ
- Phạm vi đo rộng 0~350KPa~60MpaS
- Độ tin cậy cao và độ ổn định tuyệt vời
- Cung cấp điện áp không đổi
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với khả năng tương thích 316Lthép không gỉ
- Thiết kế nhỏ gọn, lý tưởng cho các ứng dụng có không gian hạn chế
- Được sử dụng trong các hệ thống điều khiển quy trình để theo dõi và kiểm soát áp suất
- Thường được sử dụng trong hệ thống làm lạnh và máy nén khí để đo áp suất
- Nguồn điện: ≤10VDC
- Điện áp đầu ra chế độ chung: 50% đầu vào (điển hình)
- Trở kháng đầu vào: 4KΩ~20KΩ
- Trở kháng đầu ra: 2.5KΩ~6KΩ
- Kết nối điện: Dây chịu nhiệt 100mm, cáp ruy băng
| Thông số hiệu suất: | |||||
|---|---|---|---|---|---|
| Phạm vi đo | Đo (G) | 350KPa,1000KPa,2000Kpa | |||
| Tuyệt đối (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Kín (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Điển hình | Tối đa | Đơn vị | |||
| Độ phi tuyến | ±0.15 | ±0.3 | %F.S | ||
| Độ lặp lại | 0.05 | 0.1 | %F.S | ||
| Trễ | 0.05 | 0.1 | %F.S | ||
| Đầu ra bù trừ bằng không | 0±1 | 0±2 | mV | ||
| Đầu ra toàn thang đo | 100±1 | 100±2 | mV | ||
| Độ trôi nhiệt bù trừ bằng không | ±0.8 | ±2 | %F.S | ||
| Độ trôi nhiệt toàn thang đo | ±0.8 | ±2 | %F.S | ||
| Nhiệt độ bù | 0~70 | ºC | |||
| Nhiệt độ hoạt động | -20~80 | ºC | |||
| Nhiệt độ bảo quản | -40~125 | ºC | |||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn thang đo hoặc 80MPa | ||||
| Áp suất nổ | 5X toàn thang đo | ||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | |||
| Vật liệu màng ngăn | 316L | ||||
| Điện trở cách điện | ≥200MΩ 100VDC | ||||
| Độ rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g,11ms | ||||
| Thời gian đáp ứng | ≤1ms | ||||
| Phớt O-ring | Cao su nitrile hoặc cao su Fluoro | ||||
| Chất làm đầy | Dầu silicon | ||||
| Trọng lượng | ~20g | ||||
| Các thông số được kiểm tra trong các điều kiện sau: 10V @25ºC | |||||
| Kết cấu phác thảo | |
| Kích thước | |
| Kết nối điện và bù |
|
| Ví dụ lựa chọn |
| Mẹo đặt hàng |
1. Trong quá trình lắp ráp, đảm bảo sự phù hợp thích hợp giữa lõi và vỏ máy phát để đáp ứng tất cả các thông số kỹ thuật niêm phong.
2. Khi lắp đặt vỏ, duy trì sự liên kết theo chiều dọc và áp dụng áp lực đều để tránh kẹt hoặc làm hỏng tấm bù.
3. Nếu môi chất được đo không tương thích với màng ngăn lõi hoặc vật liệu vỏ (316L), vui lòng chỉ rõ điều này khi đặt hàng.
4. Không ấn vào màng ngăn cảm biến bằng tay hoặc các vật sắc nhọn, vì biến dạng hoặc thủng có thể làm hỏng các bộ phận bên trong.
5. Giữ cổng áp suất của lõi đồng hồ thông thoáng với khí quyển và ngăn hơi ẩm, hơi nước hoặc môi chất ăn mòn xâm nhập vào buồng áp suất âm.
6. Trong trường hợp có bất kỳ thay đổi nào đối với hệ thống dây chân, luôn tham khảo nhãn thực tế trên chip để kết nối chính xác.
