Phương tiện cảm biến áp suất silicon để làm sạch dễ dàng và độ tin cậy cao
Product Details
| Mẫu số: | HT24 | Chủ đề: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| Phương tiện đo: | Khí và chất lỏng | Phạm vi: | 0-10kpa~20mpa |
| Quyền lực: | 1,5mA | Nhãn hiệu: | HENGTONG |
| Nguồn gốc: | Baoji, Trung Quốc | Kiểu: | Cảm biến áp suất xả Piezoresistive |
| Vì: | Máy truyền áp suất xả | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | Thép không gỉ 316L | Tùy chỉnh: | OEM |
| Làm nổi bật |
Cảm biến áp suất silicon đáng tin cậy cao,Bộ cảm biến áp suất silicon,Cảm biến áp suất silicon dễ làm sạch |
||
Product Description

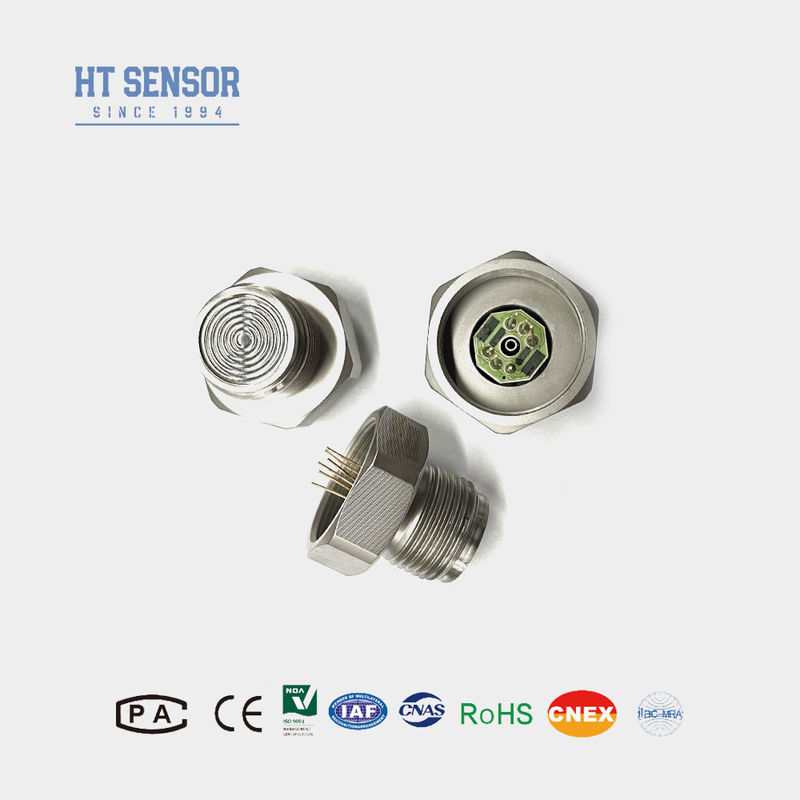

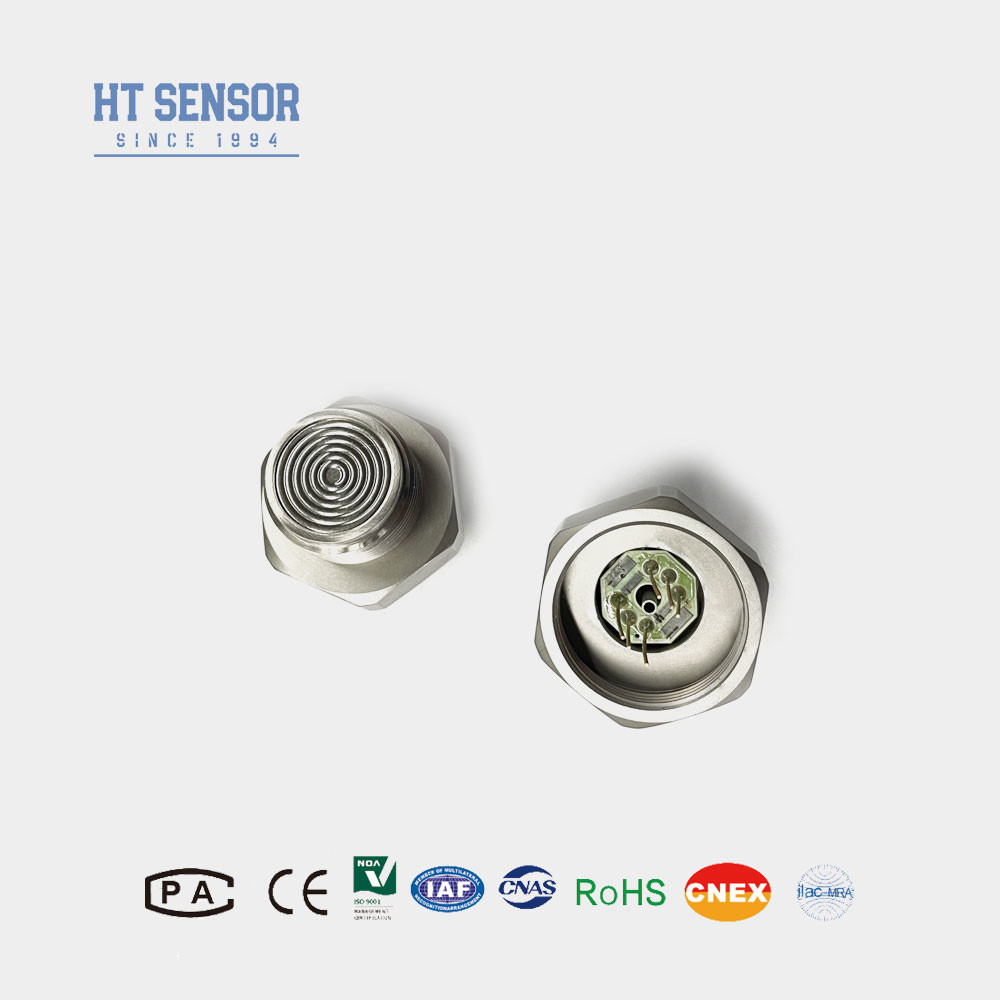

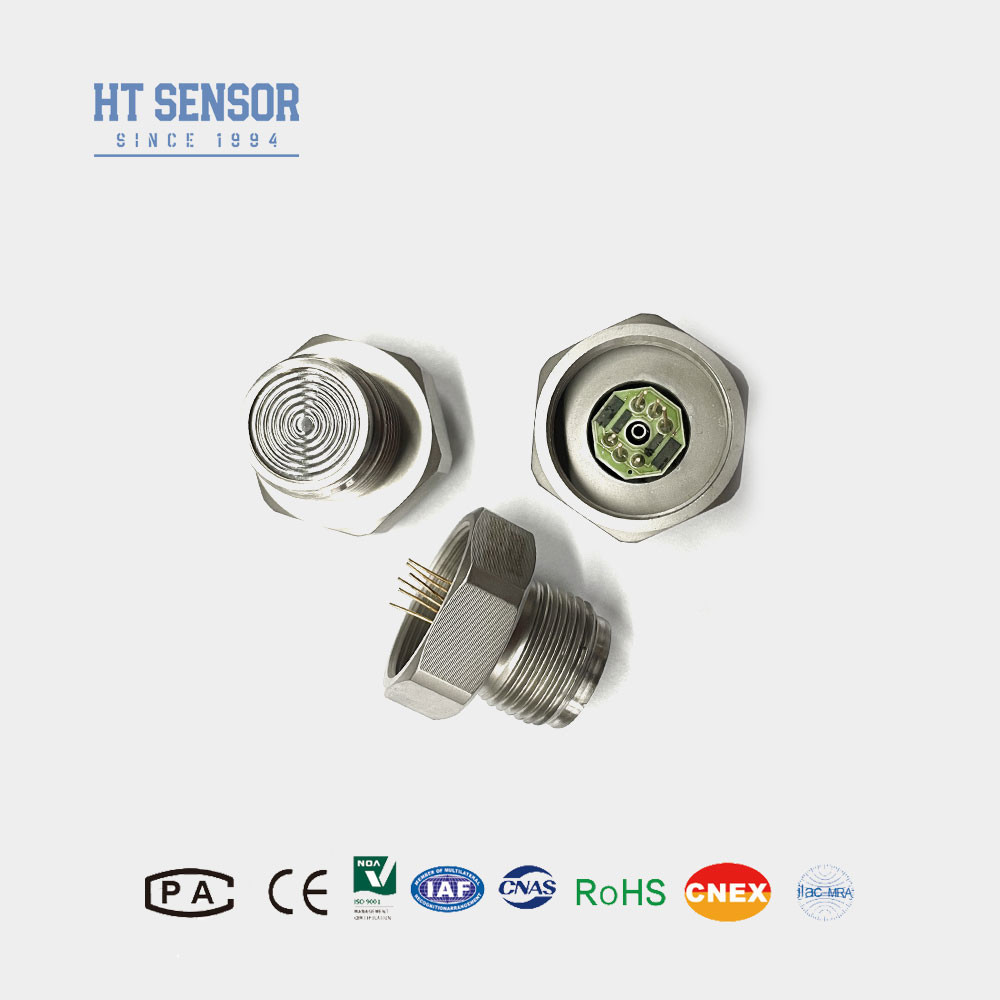

Cảm biến áp suất silicon cấu trúc màng phẳng để dễ dàng vệ sinh và độ tin cậy cao
Cảm biến áp suất áp điện silicon HT24
Giới thiệu về cảm biến áp suất silicon màng phẳng:
HT24 là cảm biến áp suất màng phẳng với chip silicon khuếch tán có độ ổn định cao. Chip cảm biến không tiếp xúc trực tiếp với môi trường đo. Áp suất được truyền đến chip cảm biến thông qua màng thép không gỉ và dầu silicon làm kín. Sản phẩm này có cấu trúc màng phẳng với ren, G1/2 M20* 1.5 1/2NPT là ren được sử dụng phổ biến nhất. Dễ dàng vệ sinh, độ tin cậy cao. Thích hợp cho ngành thực phẩm, y tế và các ngành khác.
Tính năng sản phẩmcủa cảm biến áp suất silicon màng phẳng:
- Sử dụng công nghệ tiên tiến và vỏ thép không gỉ 316L, cùng với các vật liệu như titan và Hastelloy cho màng.
- Sử dụng mạch phim dày để bù nhiệt độ và điểm không hiệu chỉnh.
- độ tin cậy, độ lặp lại và độ ổn định vượt trội.
- Cấu trúc màng phẳng, giúp dễ dàng vệ sinh.
- Nguồn điện: ≤2mA DC (Điển hình 1.5mA DC)
- Trở kháng đầu vào : 2.5KΩ~6KΩ
- Trở kháng đầu ra: 2.5KΩ~6KΩ
- Kết nối điện: Chân Kovar mạ vàng hoặc dây chịu nhiệt độ cao 100mm.
| Thông số hiệu suấtcủa cảm biến áp suất silicon màng phẳng: | |||||
| Phạm vi đo | Đo đồng hồ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Tuyệt đối (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Kín (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Điển hình | Tối đa | Đơn vị | |||
| Độ phi tuyến | ±0.15 | ±0.3 | %F.S | ||
| Độ lặp lại | 0.05 | 0.1 | %F.S | ||
| Trễ | 0.05 | 0.1 | %F.S | ||
| Độ lệch đầu ra điểm 0 | 0±1 | 0±2 | mV | ||
| Đầu ra toàn thang đo | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Độ trôi nhiệt độ điểm 0 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Độ trôi nhiệt độ toàn thang đo | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Nhiệt độ bù | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Nhiệt độ hoạt động | -20~80 | ºC | |||
| Nhiệt độ bảo quản | -40~125 | ºC | |||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn thang đo hoặc 120MPa | ||||
| Áp suất nổ | 5X toàn thang đo | ||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | |||
| Vật liệu màng | 316L | ||||
| Điện trở cách điện | ≥200MΩ 100VDC | ||||
| Độ rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g,11ms | ||||
| Thời gian đáp ứng | ≤1ms | ||||
| Phớt O-ring | Cao su nitrile hoặc cao su Fluoro | ||||
| Chất làm đầy | Dầu silicon | ||||
| Trọng lượng | ~55g | ||||
| Các thông số được kiểm tra trong các điều kiện sau: 1.5mA @25°C | |||||
| Cấu trúc phác thảo | |
| Kích thước |
|
| Kết nối điện và bù |
|
| Ví dụ lựa chọn |
| Mẹo đặt hàng |
- 1. Trong quá trình lắp ráp, cần chú ý đến sự phối hợp giữa kích thước lõi và vỏ máy phát để đạt được độ kín cần thiết.
- 2. Trong quá trình lắp ráp vỏ, để đảm bảo sự liên kết theo chiều dọc và áp suất đồng đều, để tránh bị kẹt hoặc làm hỏng bảng bù.
- 3. Nếu môi trường thử nghiệm không tương thích với màng lõi và vật liệu vỏ (316L), cần cung cấp các hướng dẫn đặc biệt khi đặt hàng.
- 4. Tránh ấn màng cảm biến bằng tay hoặc các vật sắc nhọn, để không làm hỏng lõi do biến dạng hoặc thủng màng.
- 5. Giữ áp suất của miệng lõi đo áp suất mở ra khí quyển, ngăn nước, hơi nước hoặc môi trường ăn mòn vào buồng lõi đo áp suất âm.6. Nếu có bất kỳ thay đổi chân nào, vui lòng tham khảo nhãn trên dây dẫn thực tế.
| công ty |
Câu hỏi thường gặp:
1. Q: Các tính năng của bộ phát cảm biến áp suất của bạn là gì?
A: Bộ phát cảm biến áp suất của chúng tôi được đặc trưng bởi độ chính xác cao, độ bền và hiệu suất tuyệt vời, với tùy chọn tùy chỉnh.
2. Q: Tôi có thể tùy chỉnh các thông số kỹ thuật đặc biệt không?
A: Có, các kỹ sư của chúng tôi có thể điều chỉnh sản phẩm để đáp ứng các nhu cầu cụ thể thông qua các dịch vụ OEM và ODM của chúng tôi.
3. Q: Năng lực sản xuất của bạn là gì?
A: Cơ sở sản xuất của chúng tôi có khả năng sản xuất tới 30.000 bộ phát cảm biến áp suất mỗi tháng, đảm bảo rằng chúng tôi có thể đáp ứng các đơn đặt hàng quy mô lớn. Tuy nhiên, bạn nên liên hệ trước với nhóm bán hàng của chúng tôi để có kế hoạch sản xuất và giao hàng suôn sẻ.
4. Q: Thời gian giao hàng điển hình là bao lâu?
A: Các mẫu tiêu chuẩn thường có thời gian giao hàng từ 5~8 ngày làm việc, trong khi các sản phẩm tùy chỉnh có thể khác nhau.
5. Q: Giá sản phẩm như thế nào? Có chiết khấu nào không?
A: Chúng tôi cung cấp giá cả cạnh tranh với chiết khấu cho các đơn đặt hàng số lượng lớn hoặc quan hệ đối tác lâu dài.
6. Q: Chế độ bảo hành của sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A: Sản phẩm của chúng tôi đi kèm với bảo hành 24 tháng kể từ ngày giao hàng và dịch vụ sau bán hàng của chúng tôi đảm bảo phản hồi nhanh chóng trong vòng 24 giờ cùng với hỗ trợ hướng dẫn từ xa qua mạng PC.
