Lõi Cảm Biến Áp Suất Silicon HT30 Tùy Chỉnh Theo Yêu Cầu Khác Nhau Của Khách Hàng Cảm Biến Mực Dầu
Product Details
| Mẫu số: | HT30 | Loại chủ đề: | OEM |
|---|---|---|---|
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa~20mpa | Quyền lực: | 1,5mA |
| Chủ đề: | G1/4, v.v. | Mã HS: | 9026209090 |
| Khả năng cung cấp: | 50000 chiếc / năm | Kiểu: | Cảm biến áp suất áp điện |
| Vì: | Máy phát áp suất silicon khuếch tán | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | thép không gỉ | Tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh |
| Làm nổi bật |
Bộ cảm biến áp suất silicon HT30,Cảm biến áp suất silicon tùy chỉnh,Các yêu cầu khác nhau của khách hàng cảm biến áp suất Silicon |
||
Product Description
Cảm Biến Áp Suất Silicon HT30 Tùy Chỉnh Theo Yêu Cầu Khác Nhau của Khách Hàng
Cảm Biến Áp Suất Piezoresistive Silicon HT30
Giới thiệu về cảm biến áp suất silicon:
Cảm biến áp suất piezoresistive silicon HT30 là một silicon khuếch tán có độ ổn định cao phần tử. Nó sử dụng hiệu ứng piezoresistive của silicon khuếch tán để đo áp suất của chất lỏng và khí. Lõi được hàn với ren tiêu chuẩn và nó không sử dụng vòng đệm O-ring, làm cho nó phù hợp với nhiều loại ứng dụng.
- Nguồn điện: ≤2mA DC (Điển hình 1.5mA DC)
- Trở kháng đầu vào: 2.5KΩ~6KΩ
- Trở kháng đầu ra: 2.5KΩ~6KΩ

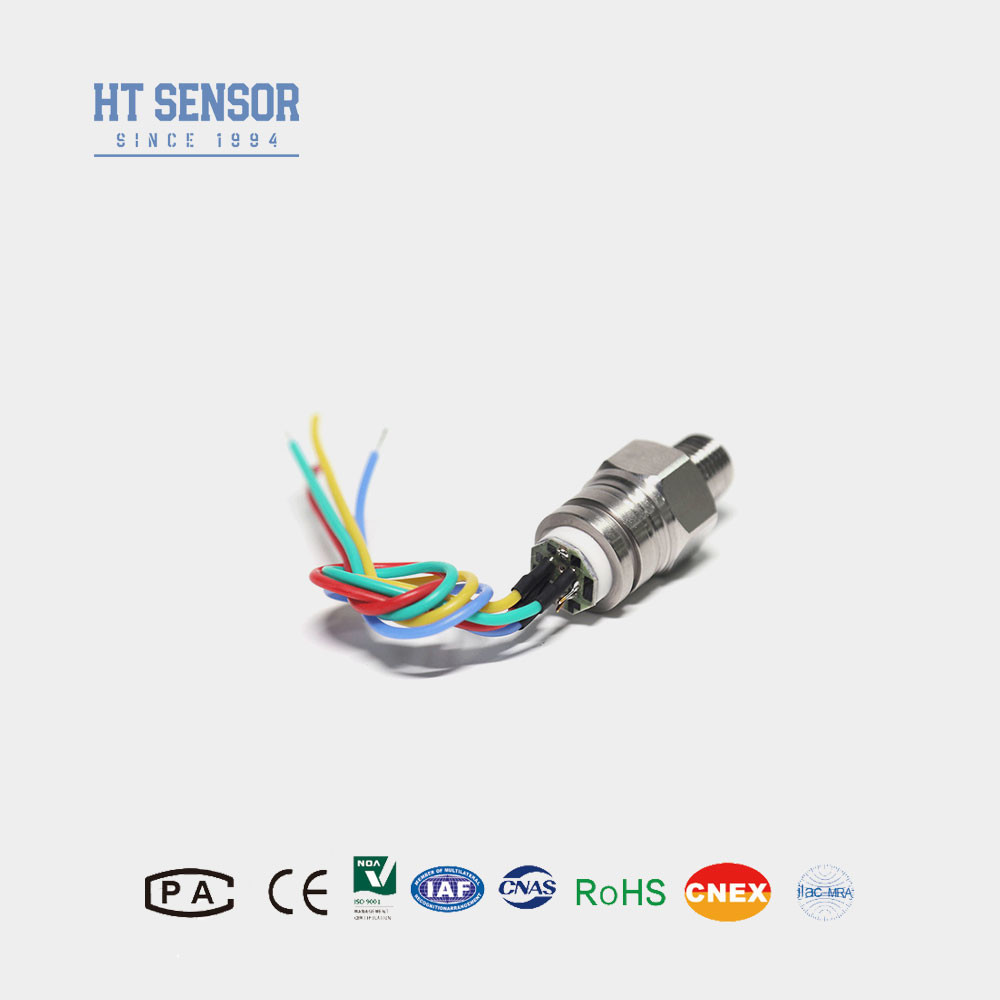

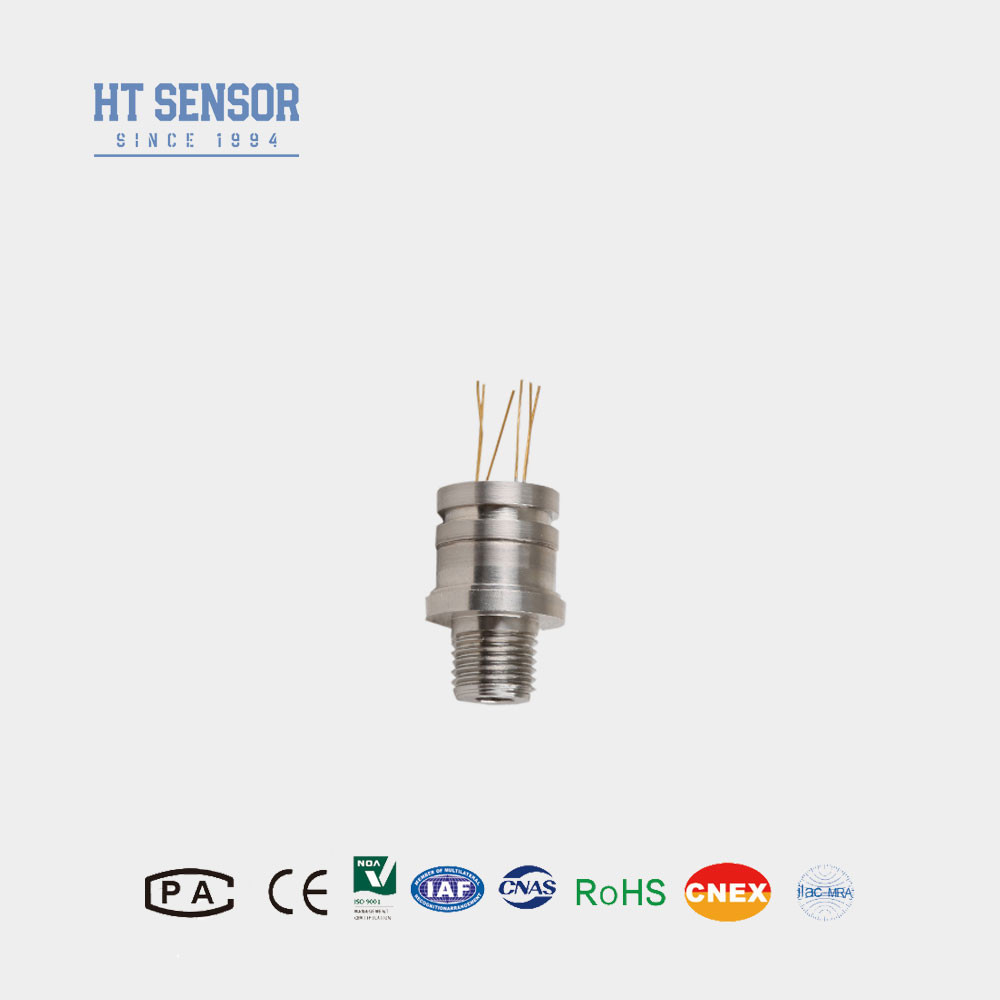

- Kết nối điện: Chân Kovar mạ vàng hoặc dây chịu nhiệt độ cao 100mm.
| Thông số hiệu suất của cảm biến áp suất silicon: | |||||
| Phạm vi đo | Đo (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Tuyệt đối (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Niêm phong (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Điển hình | Tối đa | Đơn vị | |||
| Độ phi tuyến | ±0.15 | ±0.3 | %F.S | ||
| Độ lặp lại | 0.05 | 0.1 | %F.S | ||
| Độ trễ | 0.05 | 0.1 | %F.S | ||
| Độ lệch đầu ra bằng không | 0±1 | 0±2 | mV | ||
| Đầu ra toàn thang đo | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Độ trôi nhiệt độ bằng không | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Độ trôi nhiệt độ toàn thang đo | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Nhiệt độ bù | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Nhiệt độ hoạt động | -20~80 | ºC | |||
| Nhiệt độ bảo quản | -40~125 | ºC | |||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần thang đo hoặc 120MPa | ||||
| Áp suất nổ | 5X thang đo | ||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | |||
| Vật liệu màng | 316L | ||||
| Điện trở cách điện | ≥200MΩ 100VDC | ||||
| Độ rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian đáp ứng | ≤1ms | ||||
| Vòng đệm O-ring | Cao su nitrile hoặc cao su fluoro | ||||
| Chất làm đầy | Dầu silicon | ||||
| Trọng lượng | ~63g | ||||
| Các thông số được kiểm tra trong các điều kiện sau: 1.5mA @ 25°C | |||||
| Cấu trúc phác thảo của cảm biến áp suất silicon | |
| Kích thước |
|
| Kết nối điện và bù |
|
| Ví dụ lựa chọn |
Tính năng sản phẩm của cảm biến áp suất silicon:
- Sử dụng công nghệ tiên tiến và vỏ thép không gỉ 316L, cùng với các vật liệu như titan và Hastelloy cho màng
- Sử dụng mạch màng dày để bù nhiệt độ và điểm không hiệu chỉnh.
- Nhiều giao diện ren có sẵn để lựa chọn
- Hàn thành một mảnh, kích thước nhỏ gọn và độ tin cậy cao
| Mẹo đặt hàng |
1. Trong quá trình lắp ráp, hãy chú ý đến sự phối hợp của kích thước lõi và vỏ máy phát để đạt được độ kín cần thiết
2. Trong quá trình lắp ráp vỏ, hãy đảm bảo rằng nó được căn chỉnh theo chiều dọc và áp dụng áp lực đều để tránh kẹt hoặc làm hỏng tấm bù.
3. Nếu môi trường thử nghiệm không tương thích với màng lõi và vật liệu vỏ (316L), nên cung cấp các hướng dẫn đặc biệt khi đặt hàng.
4. Tránh ấn màng cảm biến bằng tay hoặc các vật sắc nhọn để tránh biến dạng hoặc thủng màng và làm hỏng lõi.
5. Giữ cho cổng áp suất của lõi đo hở với khí quyển để ngăn nước, hơi nước hoặc môi chất ăn mòn xâm nhập vào buồng áp suất âm của lõi đo.
6. Nếu có bất kỳ thay đổi nào về chân, hãy tham khảo nhãn trên dây lõi thực tế.
