| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | ISO9001 |
| Số mô hình: | BP156 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Western Union, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Mô hình NO.: | BP156 | Phạm vi: | 0~10KPa~20MPa |
|---|---|---|---|
| Sản lượng: | 4-20mA /0.5-4.5VDC vv | Vật liệu nhà ở: | Thép không gỉ |
| loại áp suất: | G/A/S | Loại: | Cảm biến áp suất công nghiệp |
| Cảm biến: | Cảm biến áp suất silicon | Sức mạnh: | 12-32VDC(24VDC)/5VDC |
| lớp chính xác: | 00,5% F.S 0,25% F.S | Bộ kết nối: | Cáp cấp độ chất lỏng IP67 |
| Sợi: | G1/8 hoặc OEM | ||
| Làm nổi bật: | Bộ truyền cảm biến áp suất chống nước IP68,Máy truyền cảm biến áp suất công nghiệp,Ứng dụng công nghiệp Máy truyền cảm biến áp suất |
||

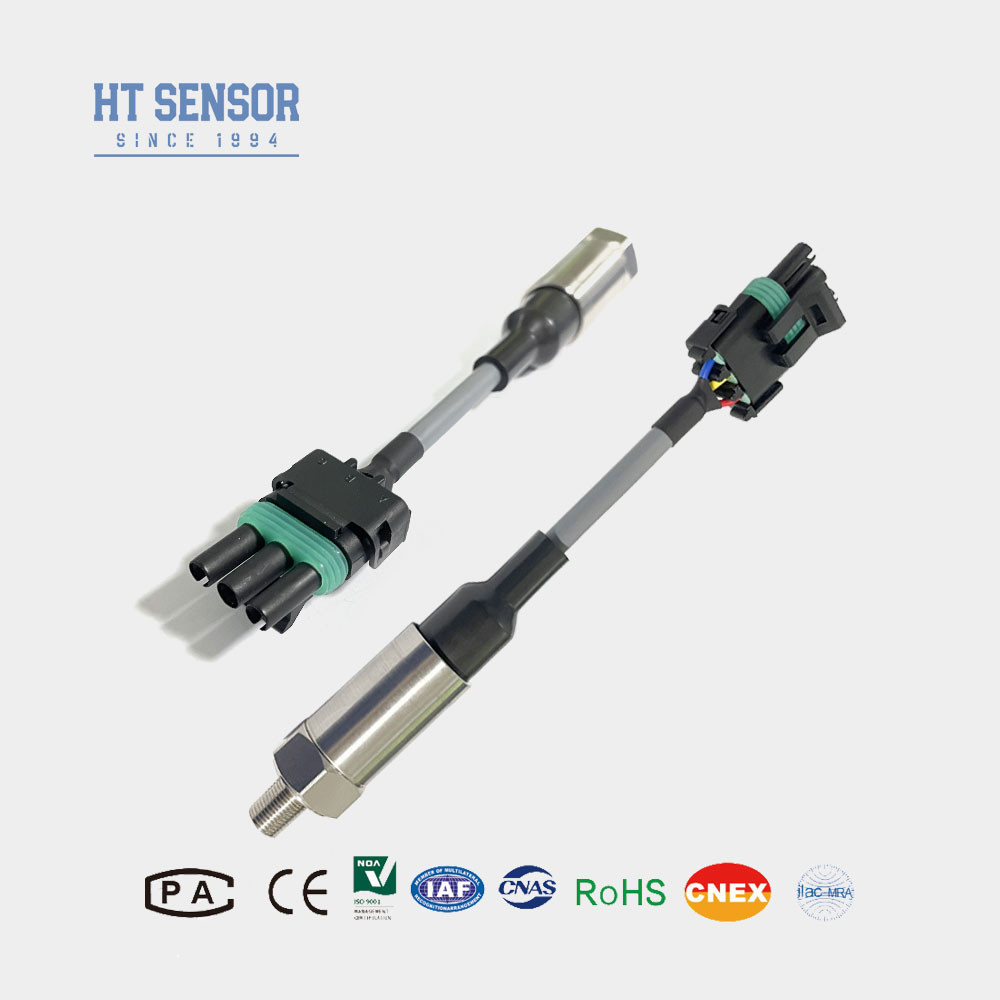

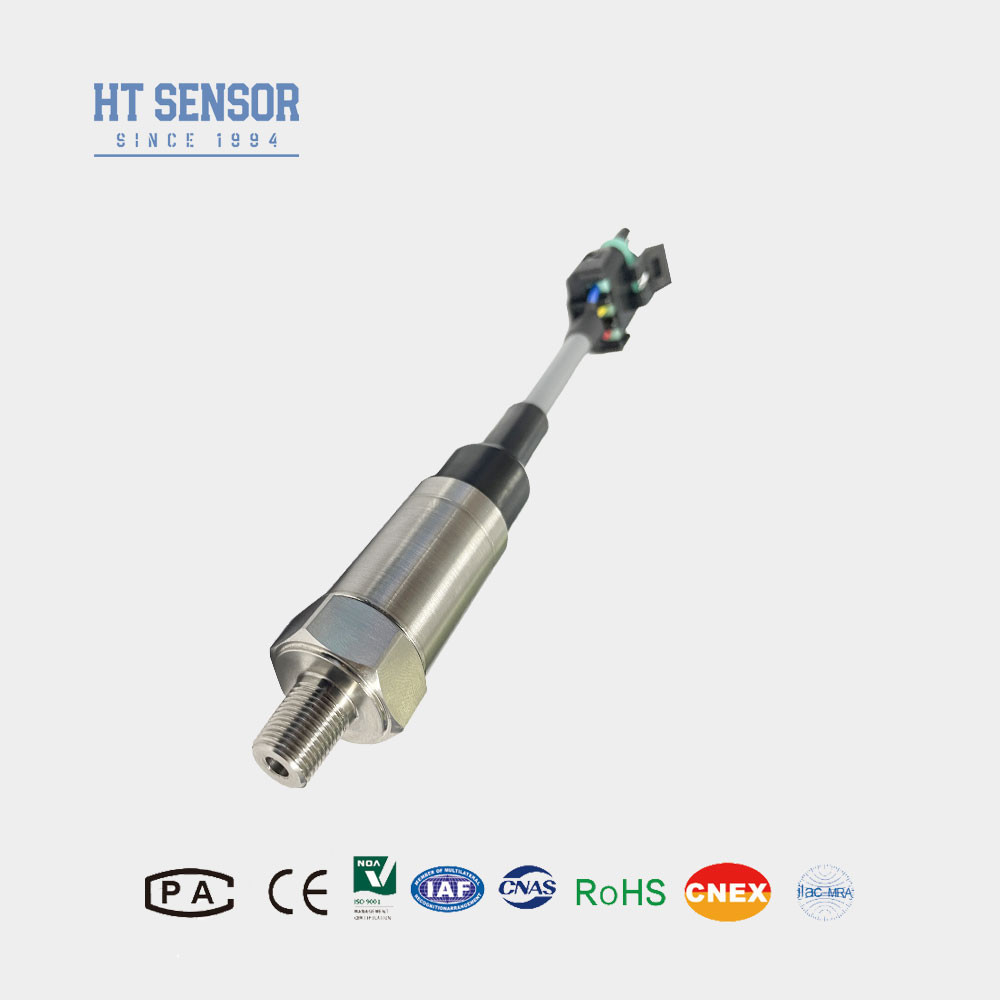

Bộ truyền cảm biến áp suất công nghiệp nhỏ BP156 là một bộ truyền áp suất dạng thanh nhỏ gọn.Nó sử dụng một cảm biến áp suất silicon piezoresistive độ tin cậy cao như là lõi nhạy cảm của nó và trải qua bù nhiệt độ, điều chỉnh mạch kỹ thuật số và điều kiện tín hiệu để phát ra các ứng dụng công nghiệp tiêu chuẩn và tín hiệu mạng.Mỗi thành phần của sản phẩm được thiết kế tỉ mỉ, sàng lọc, xác nhận thông qua các quy trình, chữa, chịu giảm căng thẳng tải chu kỳ, thử nghiệm lão hóa và thử nghiệm mô phỏng môi trường để đảm bảo sự ổn định và đáng tin cậy.
Tính năng sản phẩmcủa cảm biến áp suất công nghiệp minimáy phát:
1Phạm vi đo rộng, cấu trúc thép không gỉ.
2Thiết kế nhỏ gọn và nhẹ.
3.Chi tiết cao, tất cả đều bằng thép không gỉ.
Ứng dụngcủa cảm biến áp suất công nghiệp minimáy phát:
1- đo áp suất của khí và chất lỏng không ăn mòn với thép không gỉ 316L.
2Ứng dụng trong các ngành công nghiệp hàng hải và hàng không.
3Được sử dụng trong các quy trình công nghiệp tại chỗ như dầu mỏ, hóa chất, luyện kim, sản xuất điện và thủy văn.
4Sử dụng trong hệ thống điều khiển thủy lực và khí nén.
| Các thông số hiệu suất của cảm biến áp suất công nghiệp minimáy phát: | |
| Phạm vi đo | 0kPa ~ 10kPa...20MPa |
| Loại áp suất | Áp suất đo, áp suất tuyệt đối, áp suất kín |
| Nạp quá tải | ≤ 1,5 lần phạm vi định số |
| Độ chính xác @ 25oC | ±0,25% (Thông thường) ±0,5% (Tối đa) |
| Khả năng lặp lại & Hysteresis | 0.02% F.S. (thường) 0.05% F.S. (tối đa) |
| Sự ổn định lâu dài | ± 0,1% F.S/năm (thường) ± 0,2% F.S/năm (tối đa) |
| Sự trôi dạt nhiệt độ điểm không | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Sự trôi dạt nhiệt độ toàn diện | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Phản ứng tần số | 2.4Khz |
| Nhiệt độ bù đắp | 0-70oC ((≤10mpa, có thể tùy chỉnh) |
| Nhiệt độ hoạt động | -20oC~80oC |
| Nhiệt độ lưu trữ | -40oC~120oC |
| Vibration (sự rung động) | 10g,55Hz ~ 2kHz |
| Vật liệu nhà ở | 304, 316L |
| Vật liệu phân vùng | 316L |
| Kháng cách nhiệt | 100MΩ 100VDC |
| Chỉ số chống nổ | Ex ia IIC T6 Ga |
| Xếp hạng bảo vệ | IP65 |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 dây |
| 0~10/20mA | 3 dây |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Ví dụ chọn lọccủa cảm biến truyền áp suất mini DIN |
| Hướng dẫn đặt hàng | |||||||||
| BP15X | Máy truyền áp suất tương tự | ||||||||
| Mã | Xác định xây dựng | ||||||||
| 5 | Máy cắm Packard | 6 | Cáp đầu ra trực tiếp được niêm phong 1,5 mét | ||||||
| 7 | Bộ kết nối Mini Hirschmann | 8 | Bộ kết nối Hirschmann lớn | ||||||
| Phạm vi đo | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa hoặc MPa |
X: Chỉ ra phạm vi đo thực tế | ||||||||
| Mã | Cung cấp điện | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Các loại khác | ||||||||
| Mã | Tín hiệu đầu ra | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Mã | Kết nối áp suất | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Các loại khác (¢50.4 Flange) | ||||||||
| Mã | Kết nối điện | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cáp niêm phong ổ cắm 1,5 mét | ||||||||
| B4 | Các loại khác | ||||||||
| Mã | Loại áp suất | ||||||||
| G | Áp suất đo | ||||||||
| A | Áp lực tuyệt đối | ||||||||
| S | Áp suất tham chiếu được niêm phong | ||||||||
LƯU Ý:
1Khi chọn sản phẩm, vui lòng đảm bảo rằng môi trường được thử nghiệm tương thích với phần tiếp xúc của sản phẩm.
2Để đảm bảo hoạt động đáng tin cậy của sản phẩm, người dùng nên lắp đặt các thiết bị bảo vệ sét tại chỗ và đảm bảo kết nối đất đúng của cả sản phẩm và nguồn cung cấp điện.
3Phạm vi nhiệt độ hoạt động cho vòng O cao su fluorine là -20 °C đến 250 °C. Đối với nhiệt độ dưới -20 °C, các vòng niêm phong loại EPDM O nên được chọn. 4.Nếu có các yêu cầu đặc biệt như rung động mạnh, tác động ngay lập tức, hoặc nhiễu điện từ hoặc tần số vô tuyến mạnh mẽ, xin vui lòng thông báo cho chúng tôi và xác định trong đơn đặt hàng của bạn.
