Bộ cảm biến HT Bộ cảm biến áp suất chênh lệch lỏng Bộ cảm biến chênh lệch thép không gỉ Với bộ cảm biến DIN
Product Details
| mô hình: | BP93420D-III | Phạm vi: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Sức mạnh: | 5VDC 24VDC | Sản lượng: | 0,5-4,5V 4-20mA VÀ vân vân |
| Vật liệu: | Thép không gỉ | Sợi: | OEM nam và nữ |
| loại áp suất: | chênh lệch áp suất | Lớp bảo vệ: | IP65 |
| Nhiệt độ hoạt động: | -10-70℃ | Bộ kết nối: | DIN lớn hoặc OEM |
| Làm nổi bật |
Bộ truyền áp chênh lệch chất lỏng DIN,Bộ truyền áp chênh lệch chất lỏng thép không gỉ |
||
Product Description

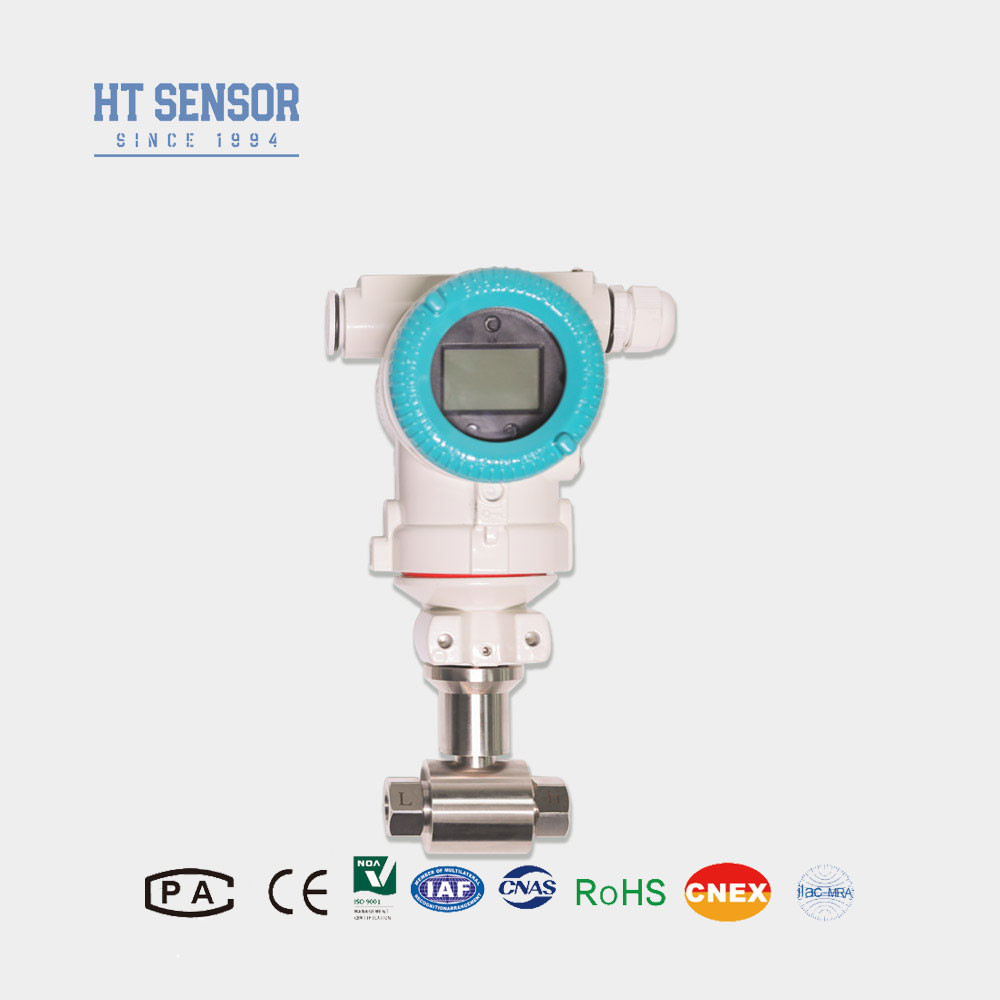

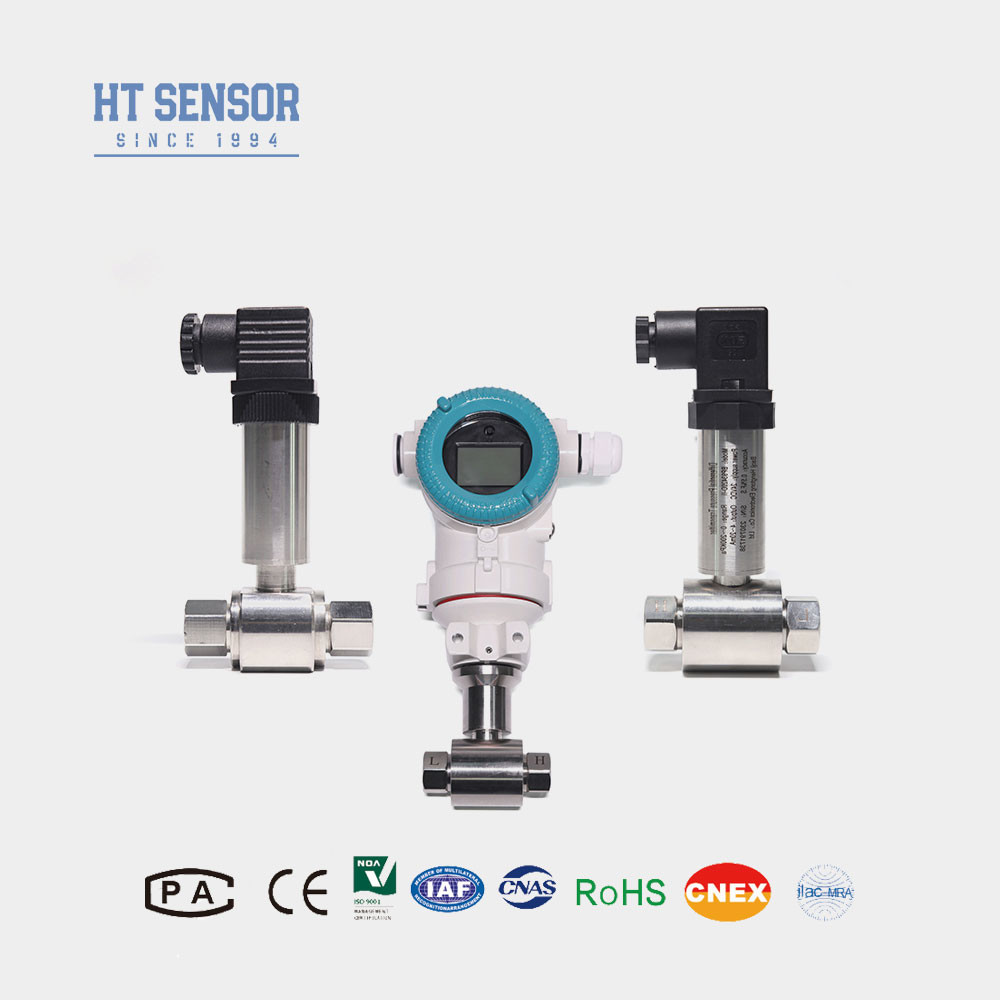

Máy phát áp suất vi sai HT Sensor bằng thép không gỉ Cảm biến vi sai với DIN
BP93420DII Differential Pressureransmitter
Giới thiệu về máy phát áp suất vi sai:
Máy phát áp suất vi sai BP93420DII sử dụng cảm biến áp điện trở silicon khuếch tán. Khi hiệu áp của môi chất đo nằm trên màng gợn sóng ở cả hai bên của cảm biến, tín hiệu do cầu Wheatstone của chip cảm biến phát ra có mối quan hệ tuyến tính tốt với hiệu áp, và hiệu áp có thể được đo chính xác. Nó phù hợp để đo hiệu áp của các loại khí và chất lỏng khác nhau trong đường ống của các ngành công nghiệp dầu khí, hóa chất, điện, thủy văn và các ngành khác.
Tính năng sản phẩm của máy phát áp suất vi sai::
- Máy phát áp dụng thiết kế cấu trúc bằng thép không gỉ, cấu trúc nhỏ gọn và dễ dàng lắp đặt.
- Sau khi bù nhiệt độ và sàng lọc lão hóa nghiêm ngặt, để đảm bảo hiệu suất ổn định và đáng tin cậy.
- Giao diện điện có thể là kết nối bên ngoài hoặc kết nối trực tiếp.
Ứng dụng của máy phát áp suất vi sai::
- 1. Thích hợp để đo hiệu áp của các loại khí hoặc chất lỏng khác nhau trong đường ống trong các ngành công nghiệp dầu khí, hóa chất, điện, thủy văn và các ngành khác.
- 2. Được sử dụng trong kiểm soát quy trình công nghiệp.
- 3. Đo hiệu áp đường ống và lò.ers
| Thông số hiệu suất của máy phát áp suất vi sai: | |
|---|---|
| Phạm vi đo | 0-10KPa……~2MPa |
| Loại áp suất | Áp suất vi sai |
| Quá tải một phía | ≤3 lần phạm vi định mức |
| Áp suất tĩnh | Giá trị tối thiểu giữa 5 lần phạm vi định mức hoặc 7 MPa |
| Độ chính xác @ 25℃ | ±0,25% (Điển hình) ±0,5% (Tối đa) |
| Độ lặp lại | ±0,03% (Điển hình) ±0,05%FS (Tối đa) |
| Trễ | ±0,03% (Điển hình) ±0,05%FS (Tối đa) |
| Độ ổn định dài hạn | ±0,5%F.S/Năm(≤200KPa) ±0,2%F.S/Năm(＞200KPa) |
| Độ trôi nhiệt độ bằng không | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Độ trôi nhiệt độ khoảng | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Bù nhiệt độ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Nhiệt độ hoạt động | -30℃~80℃ |
| Nhiệt độ bảo quản | -40℃~100℃ |
| Độ rung | 10g,55Hz ～ 2kHz |
| Vật liệu vỏ | 304,316L |
| Vật liệu màng | 316L |
| Điện trở cách điện | 100MΩ 100VDC |
| Xếp hạng chống cháy nổ | An toàn nội tại và chống cháy nổ |
| Xếp hạng bảo vệ | IP65 |
| Cân nặng | ~0,45kg |
| Tín hiệu đầu ra | Điện áp cung cấp | Loại đầu ra |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 dây |
| 0～10/20mA |
3 dây |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Mẹo đặt hàng của máy phát áp suất vi sai: |
1. Khi chọn sản phẩm, vui lòng đảm bảo rằng môi chất đo tương thích với các bộ phận tiếp xúc của sản phẩm.
2. Để đảm bảo hoạt động đáng tin cậy, nên lắp đặt một bộ chia ba van giữa điểm đo và máy phát, đảm bảo áp dụng áp suất chậm và đồng đều cho các buồng áp suất dương và âm của máy phát.
3. Trong quá trình lắp đặt, nên đặt các giao diện áp suất ở cả hai đầu theo chiều ngang để giảm thiểu tác động của vị trí lắp đặt lên sản phẩm.
4. Đối với các yêu cầu đặc biệt như rung động mạnh, lực tác động tức thời, nhiễu điện từ mạnh hoặc nhiễu tần số vô tuyến, vui lòng thông báo cho công ty chúng tôi và chỉ định các yêu cầu này trong đơn đặt hàng
| Hướng dẫn đặt hàng của máy phát áp suất vi sai: | ||||||||
| BP93420XX | Máy phát áp suất | |||||||
| Mã | Xây dựng phác thảo | |||||||
| DII | Máy phát áp suất vi sai | |||||||
| Phạm vi đo | 0-10KPa……~2MPa | |||||||
| Mã | Nguồn điện | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Khác | |||||||
| Mã | Tín hiệu đầu ra | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Mã | Kết nối áp suất | |||||||
| J1 | M20×1.5 Nam | |||||||
| J2 | G1/2 Nam | |||||||
| J3 | G1/4 Nam | |||||||
| J4 | 1/2 NPT Nam | |||||||
| J5 | Khác | |||||||
| Mã | Kết nối điện | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Đầu ra cáp kín | |||||||
| B4 | Khác | |||||||
| Mã | Loại áp suất | |||||||
| D | Áp suất vi sai | |||||||
