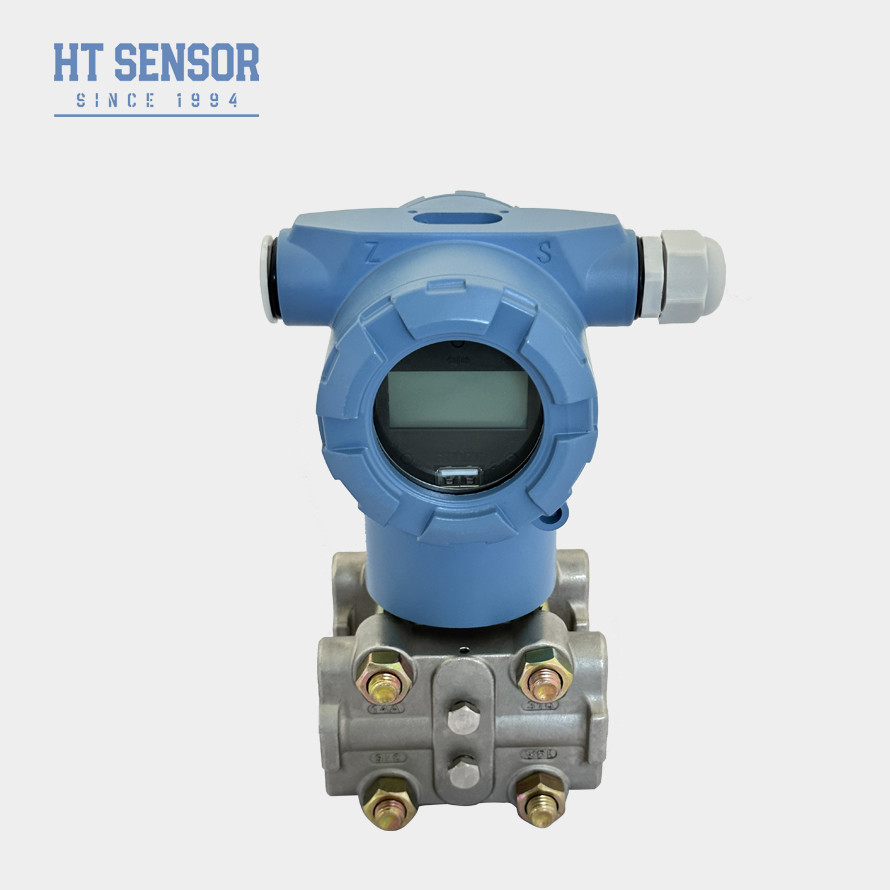

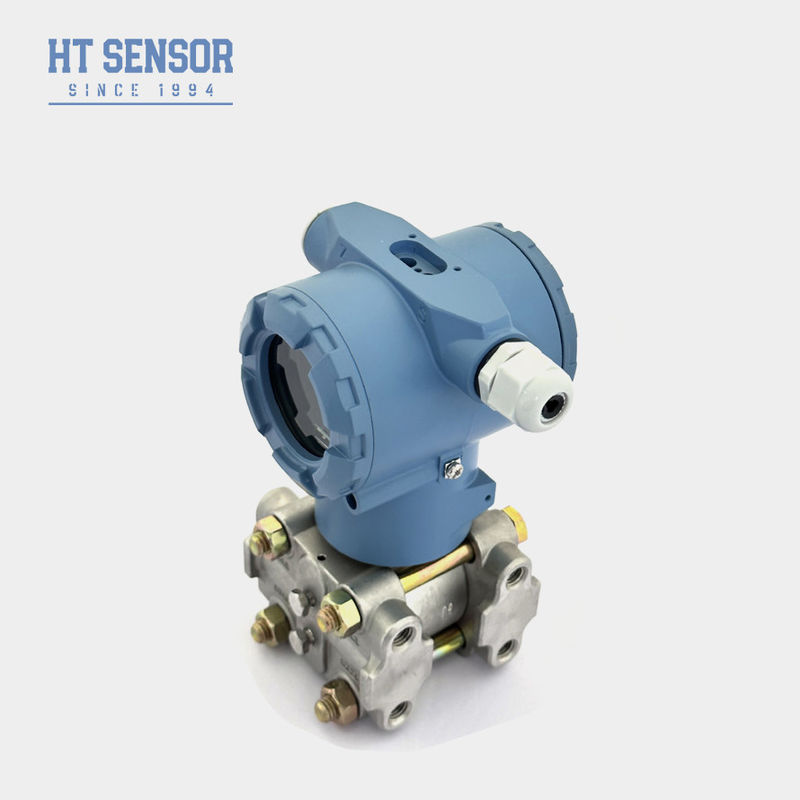

Máy phát áp suất vi sai 4-20mA với HART, cảm biến mức chỉ báo điện dung
Product Details
| Mô hình NO.: | HT3351 | Nguồn cung cấp điện: | 15~42VDC |
|---|---|---|---|
| Trọng lượng: | 3,6kg | Sự ổn định: | +-0,2% F.S/năm |
| loại áp suất: | chênh lệch áp suất | Thông số kỹ thuật: | 500pa~2000kpa |
| Loại: | Cảm biến áp suất chênh lệch điện dung | phương tiện đo lường: | Khí và chất lỏng |
| lớp chính xác: | 0,1% | Xếp hạng IP: | IP65 |
| Làm nổi bật |
Máy truyền áp suất chênh lệch 20mA,Máy biến áp chênh lệch,Bộ cảm biến chỉ số dung lượng |
||
Product Description
Giới thiệu về máy phát áp suất vi sai điện dung :
Máy phát áp suất vi sai điện dung HT3351, áp suất chênh lệch hoặc chênh lệch áp suất để thay đổi giá trị điện dung của cảm biến, tín hiệu tương tự thu được thông qua chuyển đổi AD, thành tín hiệu số được gửi đến bộ vi xử lý. Sau khi bộ vi xử lý tính toán và xử lý, tín hiệu số đầu ra được gửi đến mạch điều khiển dòng điện sau khi chuyển đổi số sang tương tự và chuyển đổi thành tín hiệu dòng điện tương tự 4 ~ 20mA. Dùng để đo chất lỏng, khí có dải đo nhỏ.
Tính năng sản phẩm của máy phát áp suất vi sai điện dung:
1. Máy phát áp dụng thiết kế cấu trúc thép không gỉ, cấu trúc nhỏ gọn, dễ dàng lắp đặt.
2. Sau khi bù nhiệt độ và sàng lọc lão hóa nghiêm ngặt, để đảm bảo hiệu suất ổn định và đáng tin cậy.
3. Giao diện điện có thể chọn loại cắm hoặc kết nối trực tiếp.
Ứng dụng của máy phát áp suất vi sai điện dung:
1. Thích hợp để đo áp suất vi sai của các loại khí hoặc chất lỏng khác nhau trong đường ống trong các ngành dầu khí, hóa chất, điện, thủy văn và các ngành khác.
2. Đo áp suất đường ống và buồng.
Dải đo:
| Đầu ra | Đầu ra tương tự: hai dây 4-20mADC |
| Đầu ra kỹ thuật số: hai dây 4-20mADC và chồng tín hiệu kỹ thuật số thay đổi phù hợp với HART | |
| Nguồn điện | điện áp cung cấp 12.5-45VDC |
| Tải giới hạn | Điện trở tải tối đa Rmax trong vòng lặp được quyết định bởi điện áp cung cấp, xem bản vẽ bên dưới. GIAO THỨC HART yêu cầu điện trở tải không nhỏ hơn 250Ω, không lớn hơn 600Ω |
| Khoảng cách truyền thông | Tối đa 1.5Km, giao tiếp đa địa chỉ có thể kết nối tối đa 15 máy phát thông minh. |
| Hiển thị | Hiển thị 4 chữ số, màn hình LCD 5 chữ số, loại con trỏ. |
| Chống cháy nổ | ExiaIICT5; loại triệt tiêu nổ |
| Độ lệch zero | Có thể chuyển đổi dương hoặc chuyển đổi âm, nhưng không thể vượt quá giá trị tối đa |
| Nhiệt độ | nhiệt độ môi trường -40-85℃ (Khi chọn LCD: -20-70℃) |
| Nhiệt độ môi chất | -40～104℃ |
| Áp suất tĩnh và quá áp một phía | 3.45KPa (áp suất tuyệt đối)～31.2MPa (áp suất đo) |
| Độ ẩm tương đối | 5～98%RH |
| Thời gian khởi động | nhỏ hơn 5 giây. |
| Thay đổi khả năng | Ít hơn 0.16cm3 |
| Điều chỉnh giảm chấn | 0.20～25 giây |
| Báo động lỗi | Nếu xảy ra lỗi, chức năng chẩn đoán tự động sẽ xuất ra 3.9 hoặc 21.0mA |
| Bảo vệ cấu hình | Để tránh dữ liệu bị sửa đổi ngẫu nhiên, có thể sử dụng phần mềm hoặc khóa công tắc bảo vệ dữ liệu đã ghi |
Nguyên tắc làm việc của máy phát áp suất vi sai điện dung:
Như được hiển thị trong nguyên tắc làm việc, áp suất bên ngoài hoặc chênh lệch áp suất sẽ gây ra một thay đổi nhất định trong giá trị điện dung của cảm biến. Thông qua chuyển đổi tín hiệu số, nó được chuyển đổi thành tín hiệu tần số và gửi đến bộ vi xử lý. Sau khi bộ vi xử lý tính toán, tín hiệu điều khiển dòng điện được xuất ra mạch điều khiển dòng điện và chuyển đổi thành đầu ra dòng điện tương tự 4-20mA. Đồng thời, bộ vi xử lý chịu trách nhiệm tương tác và các hành động khác (hiển thị và cài đặt). Cổng giao tiếp để giao tiếp kỹ thuật số cần cổng đặc biệt của công ty chúng tôi. Mô-đun HART sẽ thực hiện giao tiếp HART của máy phát.
Cách đo của máy phát áp suất vi sai điện dung:
Đo mức chất lỏng:
Trong phép đo lưu lượng chất lỏng, các đầu nối áp suất phải được phá vỡ ở phía của ống dẫn quy trình để tránh cặn bẩn. Trong khi đó, máy phát phải được gắn bên cạnh hoặc dưới các đầu nối áp suất, để ngăn các bọt khí xả vào ống dẫn quy trình.
FQA:
Q1: Bạn có phải là công ty sản xuất không?
A1: Chúng tôi là nhà sản xuất với hơn 29 năm kinh nghiệm.
Q2: Sản phẩm tùy chỉnh
A2: Chúng tôi cung cấp dịch vụ OEM và Thiết kế tùy chỉnh.
Q3: Đảm bảo chất lượng
A3: Sản phẩm của chúng tôi có bảo hành giới hạn từ 12 đến 18 tháng kể từ ngày giao hàng cho người mua ban đầu. Hengtong sẽ thay thế hoặc sửa chữa các sản phẩm bị lỗi miễn phí. Bảo hành này không áp dụng cho bất kỳ đơn vị nào đã được sửa đổi, sử dụng sai mục đích, bỏ bê.
Q4: Vận chuyển & đóng gói
A4: Sản phẩm thường được vận chuyển bằng Chuyển phát nhanh quốc tế bao gồm UPS, FedEx, DHL và INT để trả trước cước phí, cũng có thể sử dụng tài khoản vận chuyển của bạn để thu thập, Đóng gói xuất khẩu tiêu chuẩn, bao gồm chứng nhận kiểm tra.
Q5: Liên hệ với CHÚNG TÔI
A5: Chúng tôi có một đội ngũ bán hàng năng động và giàu kinh nghiệm để phục vụ bạn về các vấn đề kỹ thuật và vấn đề kinh doanh. Chỉ cần để lại tin nhắn cho chúng tôi hoặc nhấp vào Dịch vụ trực tuyến.
