| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | CE,RoHs,ISO9001 |
| Số mô hình: | HT19 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Vật liệu: | Thép không gỉ 316L | Phạm vi tối thiểu: | 10kPa |
|---|---|---|---|
| Phạm vi tối đa: | 60MPa | cung cấp: | Ít hơn 2mA (giá trị điển hình 0,4-1,5mA) |
| Sản lượng: | tín hiệu mv (0-80mv) | Có thể lựa chọn: | Dây silicon bốn màu |
| Mô hình: | HT19 | Cao: | 12mm /15mm |
| Làm nổi bật: | Bộ cảm biến áp suất phân tán Silicon Diaphragm,Bộ cảm biến áp suất 316L HT19,Bộ cảm biến mức độ thép không gỉ 316L |
||

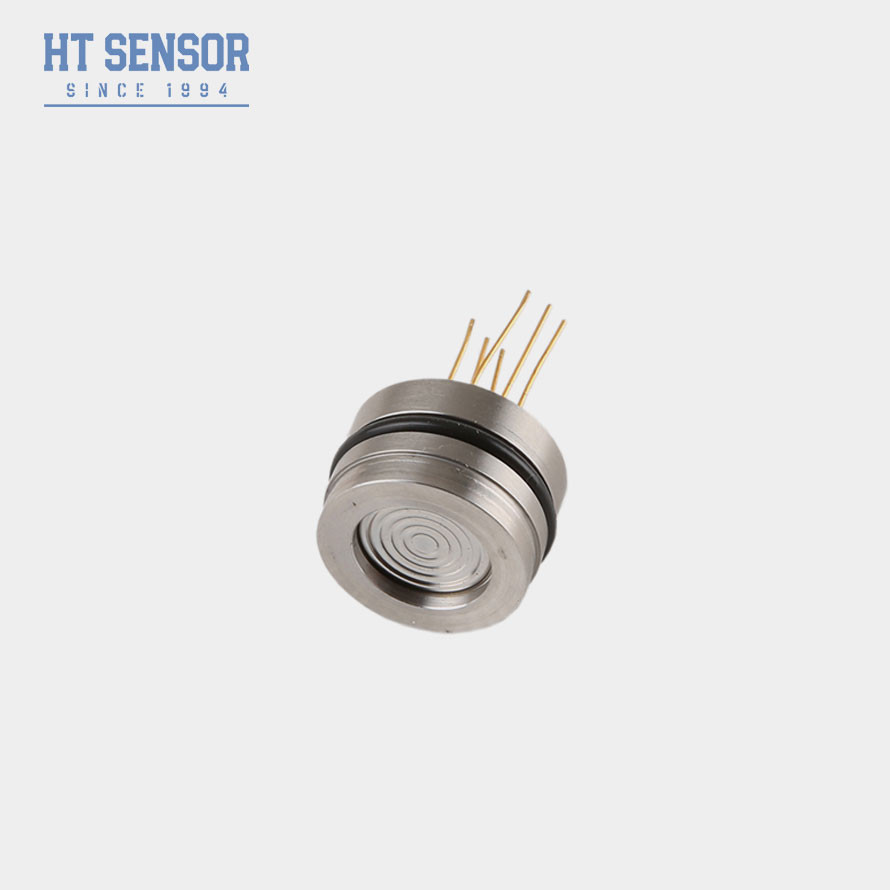

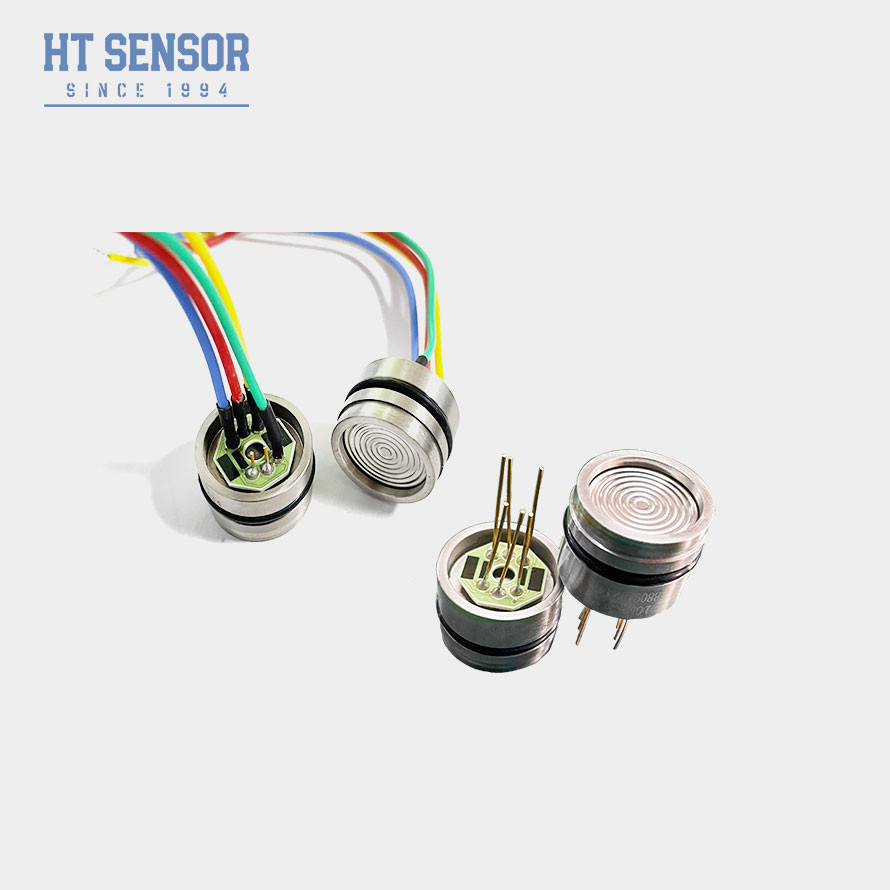

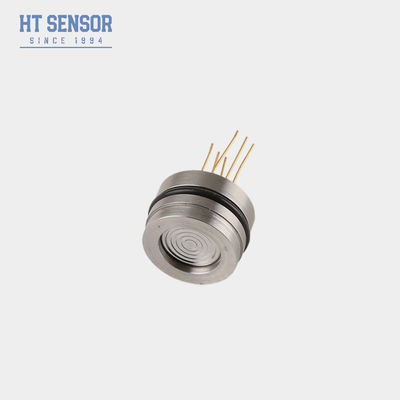

HT19 Chất chống sốcSiliconCảm biến áp suất
giới thiệu cảm biến áp suất silicon 15mm:
Bộ cảm biến áp suất silicon piezoresistive HT19 Các thành phần chính của nó là các yếu tố cảm biến silicon có độ ổn định cao.Các gói cảm biến sử dụng dầu silicone để chuyển áp lực từ một 316L thép không gỉ ngăn kính đến các yếu tố cảm biếnHiệu ứng chống đập của silicon lan rộng đã được sử dụng để đo áp suất không khí-nước.Nó là cảm biến silicon được sử dụng phổ biến nhất để đo áp suất và giá cả cũng rẻ hơn các loại khác.
Hiệu suất điệncủa cảm biến áp suất silicon 15mm:
Hiệu suất Thông số kỹ thuật của cảm biến áp suất silicon:
| Các thông số |
Phạm vi: 0 ~ 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Thông thường | Max. | Đơn vị | ||
| Áp lực Không tuyến tính |
± 0.15 |
± 0.3 | % F.S | |
| Độ lặp lại áp suất và Hysteresis | 0.02 | 0.05 | % F.S | |
| Lượng đầu ra không | 0±1 | 0±2 | mV | |
| Sản lượng kéo dài | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Lỗi nhiệt độ-không | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Thời gian lỗi nhiệt độ | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Áp lực bằng chứng | 3X Phạm vi định lượng hoặc 120MPa, tùy thuộc vào số ít nhất | ------- | ||
| Phạm vi nhiệt độ hoạt động | -20~80 | °C | ||
| Phạm vi nhiệt độ bù đắp | 0 ~ 70, 0 ~ 50 ((Phạm vi ≤ 20KPa) | °C | ||
| Phạm vi nhiệt độ lưu trữ | -40~125 | °C | ||
Lưu ý:Điều tham số trên trong điều kiện:Dòng điện: 1,5mA Nhiệt độ: 25°C
| Mẹo đặt hàng |
1Trong tập hợp, nên chú ý đến sự phối hợp kích thước lõi và nhà máy phát để đạt được độ kín không khí cần thiết.
2Trong quá trình lắp ráp vỏ, đảm bảo rằng nó được thẳng hàng và áp dụng áp lực đồng đều để tránh bị kẹt hoặc làm hỏng tấm bù.
3Nếu môi trường được thử nghiệm không tương thích với lớp vỏ lõi và vật liệu khoang (316L), hướng dẫn đặc biệt nên được cung cấp khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để tránh biến dạng hoặc đâm mảng cảm biến và làm hỏng lõi.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển để ngăn nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm của lõi áp suất đo.
6Nếu có bất kỳ thay đổi nào trong chân, vui lòng tham khảo nhãn vận chuyển thực tế.
