HT19F Bộ cảm biến áp suất silicon Phòng cảm biến Piezoresistive Stainless Steel
Product Details
| Vật liệu: | 316L | Phạm vi tối thiểu: | 10kpa |
|---|---|---|---|
| Phạm vi tối đa: | 60MPa | Cung cấp: | 1,5mA |

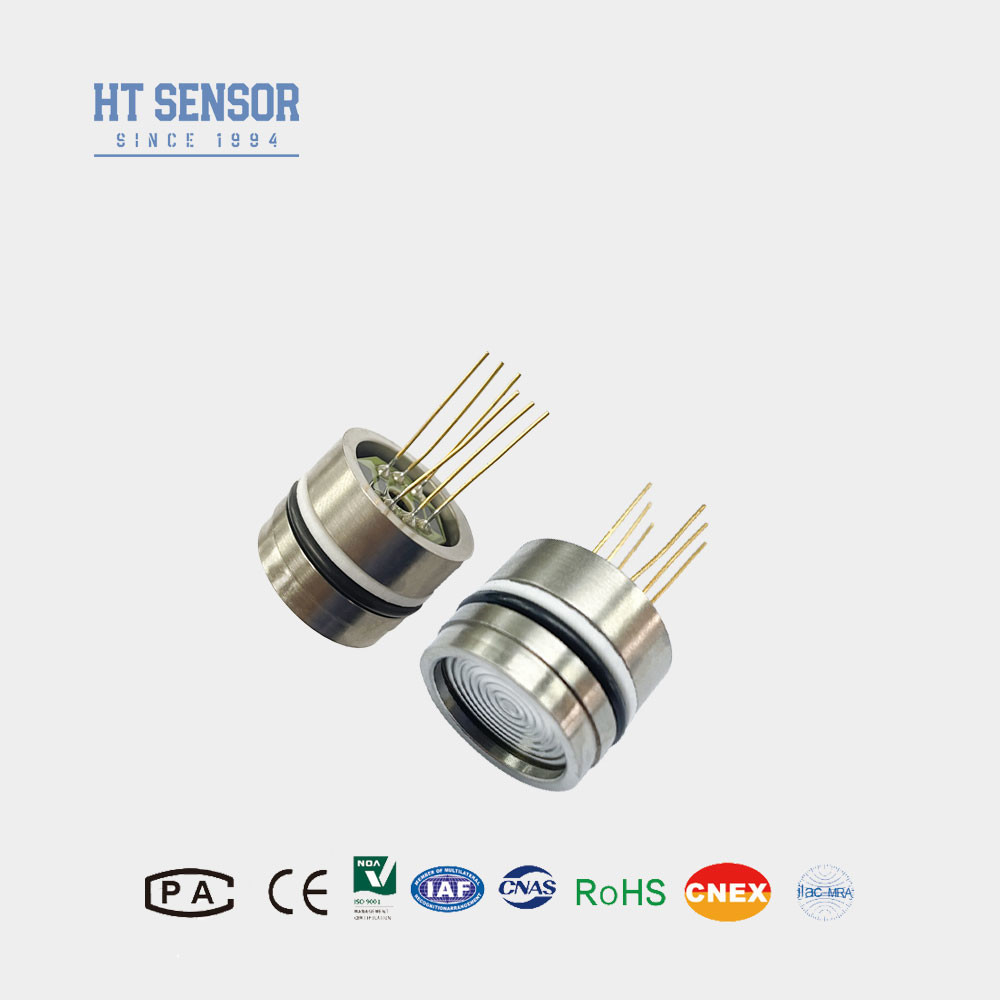

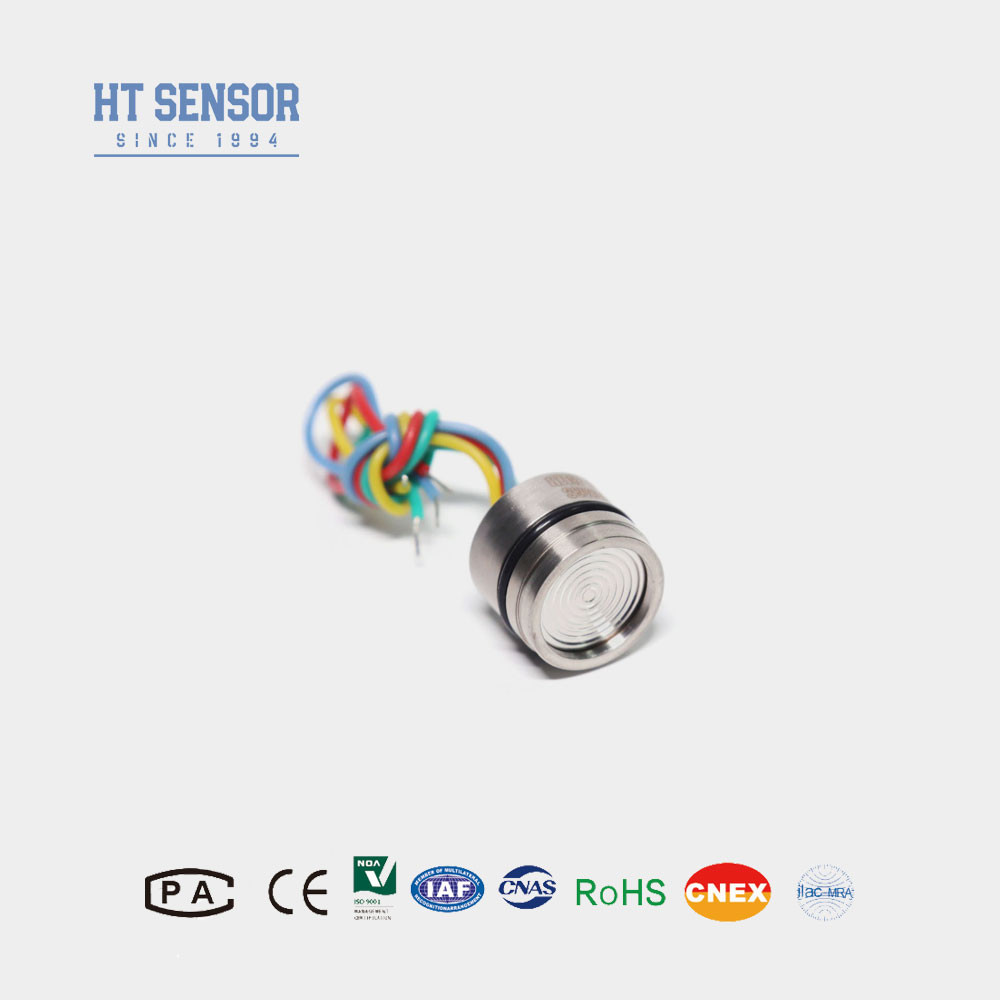

| đầu ra: | 100mv+-30mv | Có thể lựa chọn: | Sợi silicon bốn màu hoặc chân bọc vàng |
| Người mẫu: | HT19 | Cao: | 12 mm |
| Dầu: | silicon phân tán | Chủ đề: | KHÔNG |
| Làm nổi bật |
Bộ cảm biến áp suất silicon đệm đệm,Máy cảm biến áp suất silicon thép không gỉ,Bộ cảm biến Piezoresistive Cell |
||
Product Description
HT19F Máy cảm biến áp suất silicon phaphragm Cell Piezoresistive Sensor
HT19F Áp lực siliconCảm biến
giới thiệu cảm biến áp suất silicon:
HT19F cảm biến áp suất silicon piezoresistive, thành phần chính là một yếu tố cảm biến silicon lan rộng ổn định cao.Cây nén cảm biến bằng áp suất dầu silicon từ lớp vỏ thép không gỉ 316 l đến phần tử cảm biến.Piezoresistive cảm biến áp suất sử dụng quốc tế tiên tiến ổn định cao, độ chính xác cao silicon áp suất chip, việc sử dụng tối ưu hóa thiết kế căng thẳng của các cơ sở sintered, SMT, vàng dây liên kết,hàn kính đệm, lớp phủ chân không cao, loại bỏ căng thẳng chu kỳ áp suất, lão hóa nhiệt độ cao, bù nhiệt độ và các quy trình khác. Với hơn 30 năm phát triển,Kinh nghiệm sản xuất và đổi mới kỹ thuật, các sản phẩm có sự ổn định và hiệu suất tuyệt vời, được người dùng công nhận rộng rãi.
Đặc điểm của sản phẩmcảm biến áp suất silicon:
- Phạm vi đo rộng:0~10KPa~100Mpa
- Đơn vị cảm biến silicon piezoresistive
- Full316LSS, Full Titanium hoặc Hastelloy membrane
- Nắp O-ring
- Độ chính xác và ổn định cao.
Ứng dụng của cảm biến áp suất silicon:
- Áp suất đo khí và chất lỏng
- khai thác dầu mỏ
- Cung cấp nước, cung cấp nước nóng cho thành phố
- Hệ thống điều khiển quy trình
- Kiểm tra hàng không và hàng hải
- Áp lực thủy lực
Dữ liệu điện của cảm biến áp suất silicon
Cung cấp:1.5mADC
Kháng input: 3KΩ ~ 6KΩ
Kháng thoát:2.5KΩ~6KΩ
Kháng cách nhiệt:≥100MΩ/50VDC
Căng cách nhiệt: 500VAC giữa vỏ và kết nối điện sẽ không gây ra thiệt hại
Phù hợp trung bình: chất lỏng, khí tương thích với thép không gỉ 316L
Thông số kỹ thuật hiệu suất của cảm biến áp suất silicon
| Các thông số hiệu suất: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Tính tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Nhiệt độ hoạt động | -20 ¢80 | °C | |||
| Nhiệt độ lưu trữ | -40 ¢125 | °C | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | 28g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: Điện liên tục 1,5mA và nhiệt độ môi trường 25°C | |||||
Cấu trúc
Lưu ý:
1Trong quá trình lắp ráp, hãy chú ý đến sự phối hợp của kích thước lõi và nhà máy phát để đạt được độ kín không khí cần thiết.
2Trong quá trình lắp ráp nhà, đảm bảo rằng nó được thẳng hàng và áp dụng áp lực ngay để tránh tắc nghẽn hoặc làm hỏng tấm bồi thường.
3Nếu môi trường được thử nghiệm không tương thích với lớp vỏ lõi và vật liệu khoang (316L), nên cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để tránh biến dạng hoặc đâm mảng cảm biến và làm hỏng lõi.
5. Giữ cổng áp suất của lõi đo mở cho khí quyển để ngăn chặn nước, hơi nước hoặc môi trường ăn mòn xâm nhập vào buồng áp suất âm của lõi đo.
6Nếu có bất kỳ thay đổi nào trong chân, vui lòng tham khảo nhãn trên sản phẩm thực tế.
