HT-IQ Cảm biến áp suất xả silicon Bộ phát áp suất lõi màng xả 50.4mm
Product Details
| Mẫu số: | HT-IQ | Phạm vi: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| loại dây: | Gói Kovar bọc vàng hoặc 4 dây | Phương tiện đo: | Clamp không khí và chất lỏng |
| Dia: | 50,4mm | đầu ra: | Analog 100mv + 30mv |
| Quyền lực: | 1,5mA | Kiểu: | Bộ cảm biến áp suất silicon pha trộn |
| Vật liệu: | Thép không gỉ 316L | Chủ đề: | 50,4mm |
| Làm nổi bật |
Bộ cảm biến áp suất phơi silicon HT-IQ,50.4mm Silicon Flush Pressure Sensor,Máy truyền áp suất phế quản 50 |
||
Product Description

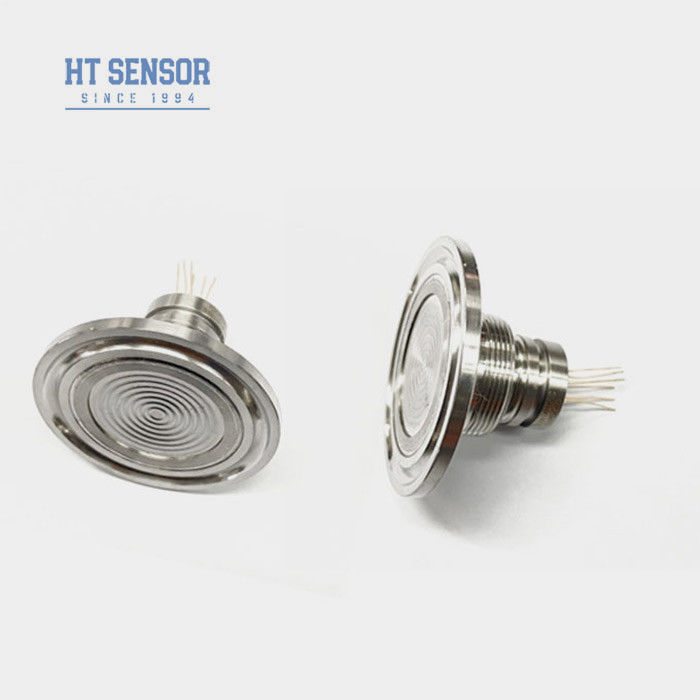

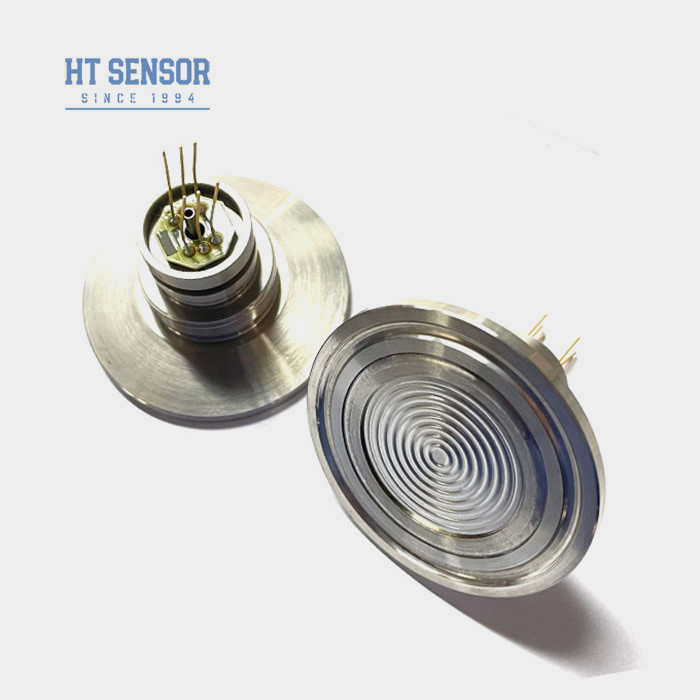

Bộ cảm biến áp suất silicon HT-IQ cho thử nghiệm chất lỏng với kết nối kẹp 50,4mm
HT-IQ PiezoresistiveSiliconCảm biến áp suất
Đưa ra cảm biến áp suất silicon:
Bộ cảm biến áp suất HT - IQ là một bộ cảm biến áp suất phân tán silicon phẳng. Bộ cảm biến áp suất kẹp với công nghệ lấp dầu silicon dùng một lần.Áp lực cảm nhận được bởi ngăn chắn được truyền đến chip áp lực thông qua dầu silicone, và mạch bù đắp điều chỉnh tín hiệu áp suất thành tín hiệu điện tuyến tính. Mặt nạ kẹp được nhấn trực tiếp để ngăn ngừa quy mô, không vệ sinh và dính.rượu và các ngành công nghiệp y tế khác và nói chung phù hợp với phương tiện đo có thể bị ô nhiễm. Phân kính phẳng với cấu trúc kẹp, dễ cài đặt và tháo, dễ làm sạch.
Tính năng sản phẩmcủa cảm biến áp suất silicon xả:
- Công nghệ tiên tiến và bao bì thép không gỉ 316L
- Phản ứng nhiệt độ và điều chỉnh điểm không thông qua màng dày
- mạchĐộ tin cậy, lặp lại và ổn định vượt trội
- Cấu trúc phân vùng tẩy rửa nhiệt độ cao để dễ dàng làm sạch
- Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
- Khống chế đầu vào: 2,5KΩ ~ 6KΩ
- Kháng lượng đầu ra: 2,5KΩ ~ 6KΩ
- Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon pha trộn: | |||||
| Phạm vi đo | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~220g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1,5mA @ 25°C | |||||
| Xác định xây dựng | |
| Cấu trúc |
|
| Kết nối điện và bồi thường |
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
