| Nguồn gốc: | Baoji, Trung Quốc |
|---|---|
| Hàng hiệu: | HT SENSOR |
| Chứng nhận: | RoHs,ISO9001 |
| Số mô hình: | HT19 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / THÁNG |
| Vật liệu: | 316L | Phạm vi tối thiểu: | 10kPa |
|---|---|---|---|
| Phạm vi tối đa: | 60MPa | cung cấp: | 1,5mA |
| Sản lượng: | 100mv+-30mv | Có thể lựa chọn: | Sợi silicon bốn màu hoặc chân bọc vàng |
| Mô hình: | HT19 | Cao: | 12mm |
| Dầu: | silicon phân tán | Sợi: | Không. |
| Làm nổi bật: | HT19 Bộ cảm biến áp suất Silicon khuếch tán,Phòng điều khiển cảm biến áp suất silicon pha trộn 12mm,Bộ cảm biến áp suất piezoresistive 12mm |
||

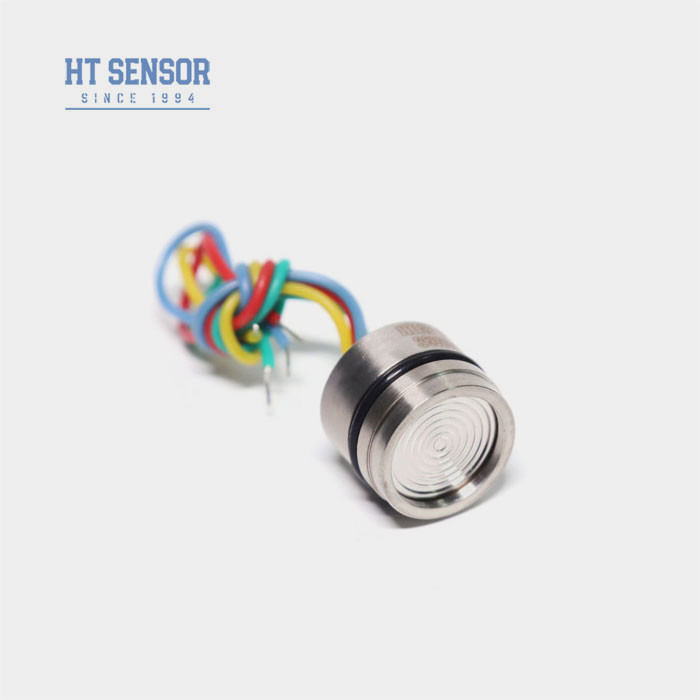

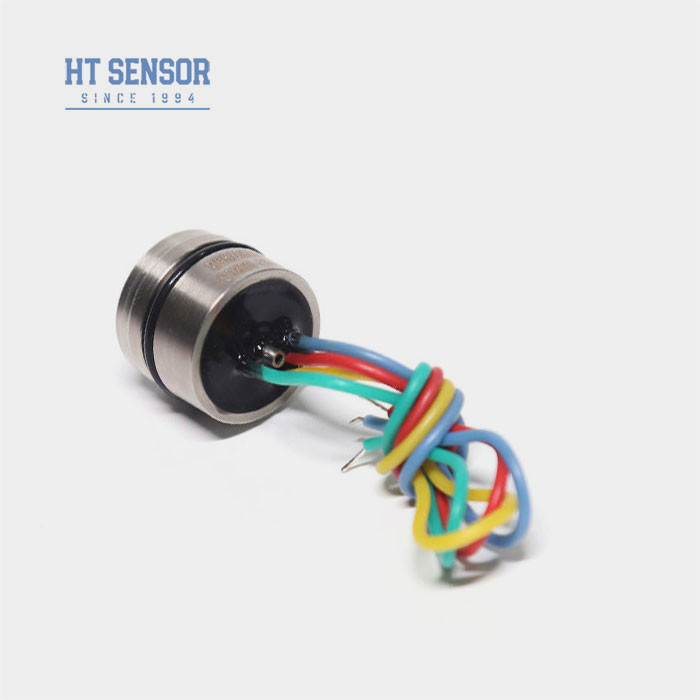

HT19 Áp lực siliconCảm biến
giới thiệu cảm biến áp suất silicon:
Bộ cảm biến áp suất silicon piezoresistive HT19, thành phần chính là một yếu tố cảm biến silicon phân tán ổn định cao.Các gói cảm biến sử dụng dầu silicone để chuyển áp lực từ một 316L thép không gỉ ngăn chắn đến các yếu tố cảm biến. cảm biến áp suất piezoresistive áp dụng chip áp suất silicon tiên tiến quốc tế với sự ổn định cao và độ chính xác cao, áp dụng cơ sở ngâm với thiết kế căng thẳng tối ưu và được sản xuất bởi SMT,kết nối dây vàng, hàn kính, bôi dầu chân không cao, giảm căng thẳng chu kỳ áp suất, lão hóa nhiệt độ cao, bù nhiệt độ và các quy trình khác.Kinh nghiệm sản xuất và đổi mới công nghệ, các sản phẩm có sự ổn định và hiệu suất tuyệt vời, và được người dùng công nhận rộng rãi.
Dữ liệu điện của cảm biến áp suất silicon
Cung cấp:1.5mADC Kháng input:3KΩ~6KΩ
Kháng thoát:2.5KΩ~6KΩ Kháng cách nhiệt:≥100MΩ/50VDC
Căng cách nhiệt: 500VAC giữa lồng và kết nối điện sẽ không gây ra thiệt hại
Phù hợp trung bình: chất lỏng, khí tương thích với thép không gỉ 316L
| Các thông số |
Phạm vi: 0 ~ 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Thông thường | Max. | Đơn vị | ||
| Áp lực Không tuyến tính |
± 0.15 |
± 0.3 | % F.S | |
| Độ lặp lại áp suất và Hysteresis | 0.02 | 0.05 | % F.S | |
| Lượng đầu ra không | 0±1 | 0±2 | mV | |
| Sản lượng kéo dài | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Lỗi nhiệt độ-không | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Thời gian lỗi nhiệt độ | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Áp lực bằng chứng | 3X Phạm vi định lượng hoặc 120MPa, tùy thuộc vào số ít nhất | ------- | ||
| Phạm vi nhiệt độ hoạt động | -20~80 | °C | ||
| Phạm vi nhiệt độ bù đắp | 0 ~ 70, 0 ~ 50 ((Phạm vi ≤ 20KPa) | °C | ||
| Phạm vi nhiệt độ lưu trữ | -40~125 | °C | ||
Lưu ý:Điều tham số trên trong điều kiện:Bạn cung cấp: 1,5mA Nhiệt độ: 25°C
1. Chú ý đến sự phù hợp giữa kích thước lõi và nhà máy phát trong quá trình lắp ráp để đạt được độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
