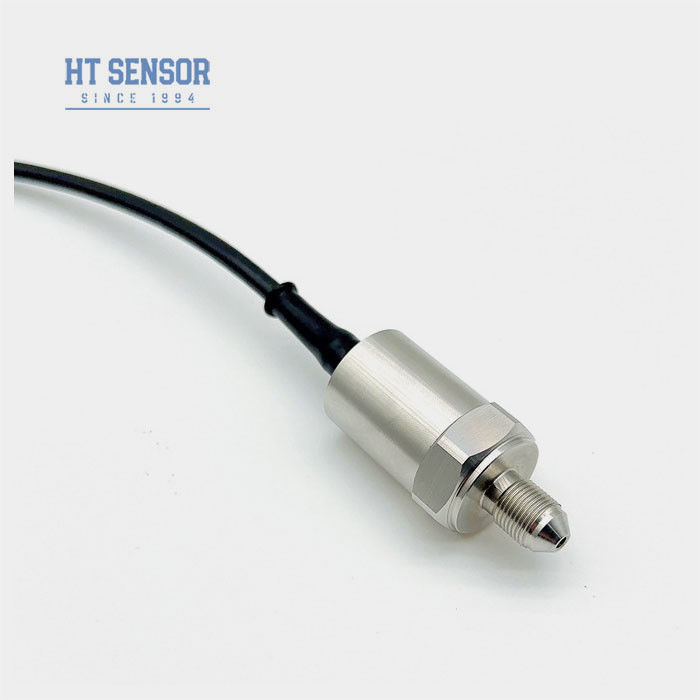

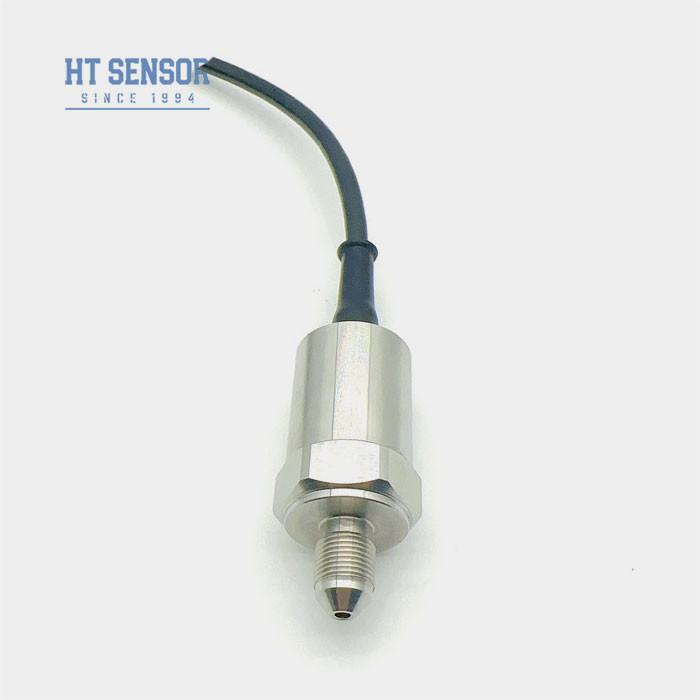

BP9325 Water Silicon Pressure Sensor Transmitter Air Pressure Sensor Mv Output M12*1 Bộ cảm biến áp suất không khí
Product Details
| Mẫu số: | BP9325 | Loại chủ đề: | G1/4 hoặc 1/2NPT, v.v. |
|---|---|---|---|
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa | tùy chỉnh: | tùy chỉnh |
| Sự ổn định lâu dài: | +-0.1%F.S/Year (Typ.) | Nhiệt độ bồi thường.: | -10~70℃ |
| Cơ hoành: | SS316L | Trung bình lấp đầy: | dầu silicon |
| Đặc điểm kỹ thuật: | tùy chỉnh | Kiểu: | Bộ cảm biến áp suất silicon piezoresistive |
| Loại tín hiệu đầu ra: | Loại tương tự | Vật liệu: | thép không gỉ |
| Tùy chỉnh: | Có sẵn có thể OEM. | ||
| Làm nổi bật |
BP9325 Máy cảm biến áp suất silicon nước,Mv Output Water Silicon Pressure Sensor Bộ truyền,Bộ cảm biến áp suất không khí BP9325 |
||
Product Description
HTsensor BP9325 Cảm biến áp suất silicon khí, nước, khí với đầu ra mv
Giới thiệu về bộ phát cảm biến áp suất silicon:
Cảm biến áp suất piezoresistive silicon BP9325 là một silicon khuếch tán có độ ổn định cao phần tử. Áp suất vi sai của môi trường đo được truyền đến màng silicon thông qua màng cách ly 316L và dầu silicon. Bằng cách sử dụng hiệu ứng piezoresistive của silicon khuếch tán, nó đạt được mục đích đo áp suất của chất lỏng và khí
Tính năng sản phẩm của bộ phát cảm biến áp suất silicon:
- 1. Sử dụng công nghệ tiên tiến và vỏ thép không gỉ 316L, với các vật liệu
- 2. như màng titan đầy đủ và Hastelloy
- 3. Sử dụng mạch màng dày để bù nhiệt độ và hiệu chỉnh điểm không
- 5. Độ tin cậy, độ lặp lại và độ ổn định cao
Ứng dụng của bộ phát cảm biến áp suất silicon:
- 1. Thích hợp để đo áp suất của khí và chất lỏng không ăn mòn bằng thép không gỉ 316L
- 2. Ứng dụng trong các quy trình công nghiệp tại chỗ như dầu khí, hóa chất, luyện kim, phát điện và thủy văn
- 3. Được sử dụng trong ngành hàng hải và hàng không
- 4. Hệ thống điều khiển thủy lực và khí nén
- 5. Kiểm soát quy trình
Điều kiện cơ bản của bộ phát cảm biến áp suất silicon:
- 1. Nguồn điện: ≤2mADC (giá trị điển hình 1.5mADC)
- 2. Trở kháng đầu vào: 2.5KΩ~6KΩ
- 3. Trở kháng đầu ra: 2.5KΩ~6KΩ

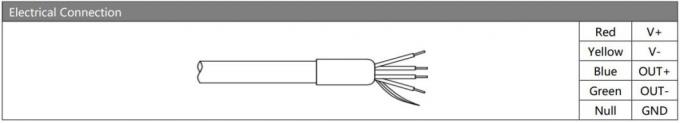

- 4. Kết nối điện: Chân Kovar mạ vàng hoặc dây chịu nhiệt độ cao 100mm
| Thông số hiệu suất của bộ phát cảm biến áp suất silicon: | |||||
| Phạm vi đo | Đo (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Tuyệt đối (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Niêm phong (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Điển hình | Tối đa | Đơn vị | |||
| Độ tuyến tính | ±0.15 | ±0.3 | %F.S | ||
| Độ lặp lại | 0.05 | 0.1 | %F.S | ||
| Trễ | 0.05 | 0.1 | %F.S | ||
| Đầu ra bù điểm không | 0±1 | 0±2 | mV | ||
| Đầu ra toàn thang đo | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Trôi nhiệt độ bù điểm không | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Trôi nhiệt độ toàn thang đo | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Nhiệt độ bù | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Nhiệt độ hoạt động | -20~80 | ºC | |||
| Nhiệt độ bảo quản | -40~125 | ºC | |||
| Quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn thang đo hoặc 120MPa | ||||
| Áp suất nổ | 5X toàn thang đo | ||||
| Độ ổn định dài hạn | 0.2 % | F.S/Năm | |||
| Vật liệu màng | 316L | ||||
| Điện trở cách điện | ≥200MΩ 100VDC | ||||
| Vòng đệm | Cao su nitrile hoặc cao su Fluoro | ||||
| Rung | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian đáp ứng | ≤1ms | ||||
| Môi trường làm đầy | Dầu silicon | ||||
| Trọng lượng | ~0.1kg | ||||
| Các thông số được kiểm tra trong các điều kiện sau: Dòng điện không đổi 1.5mA và nhiệt độ môi trường 25°C | |||||
