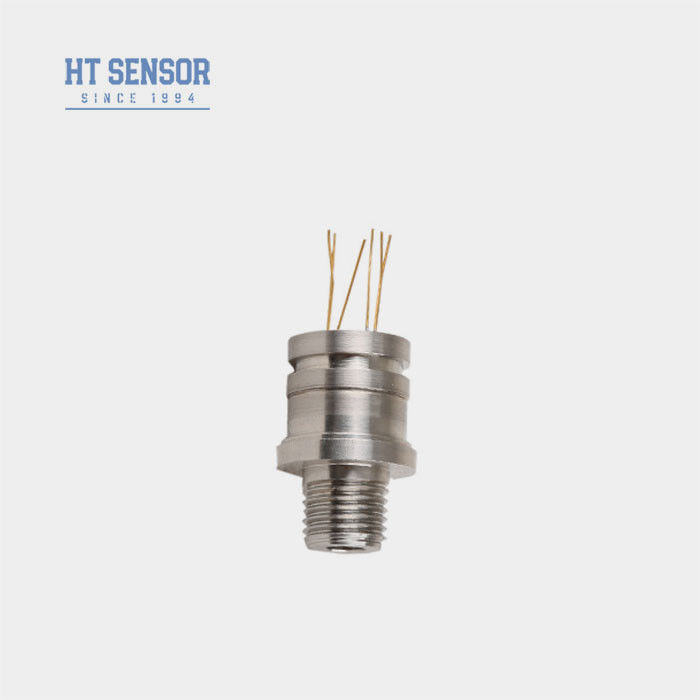

Phân tử cảm biến áp suất silicon thép không gỉ pin truyền áp suất piezoresistive
Product Details
| Mẫu số: | HT30 | Loại chủ đề: | G1/4 G1/8 v.v. |
|---|---|---|---|
| loại dây: | Đinh Kovar bọc vàng hoặc dây nhiệt độ cao 100mm. | Phương tiện đo: | Khí và chất lỏng |
| Sự ổn định: | ±0,1%FS/Năm | Phạm vi: | 0~10kpa- 40Mpa |
| Cơ hoành: | 316L | Nguồn điện: | 1,5mA |
| Loại tín hiệu đầu ra: | Loại tương tự | Vật liệu: | thép không gỉ |
| Tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh | Bảo hành: | 2 năm |
| Làm nổi bật |
Cảm biến áp suất Silicon thép không gỉ,Điện tử cảm biến áp suất silicon,Máy truyền áp suất silicon piezoresistive |
||
Product Description

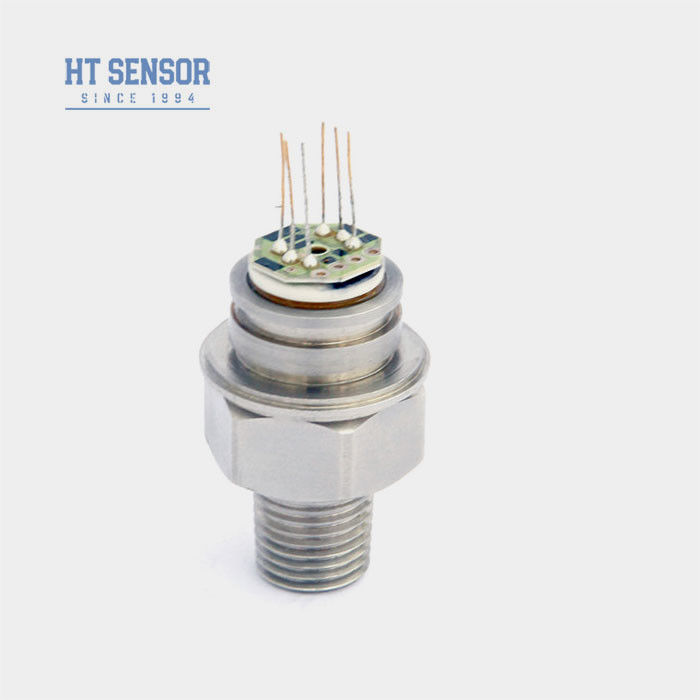

HT30 Stainless Steel Pressure Probe Element Silicon pressure sensor cho máy truyền áp
Bộ cảm biến áp suất silicon HT30
giới thiệu cảm biến áp suất silicon:
Bộ cảm biến áp suất piezoresistive silicon HT30 là một silicon lan rộng ổn định caoNó sử dụng hiệu ứng piezoresistive của silicon khuếch tán để đoCác lõi được hàn với nhau với một tiêu chuẩnvà nó không sử dụng O-ring niêm phong, làm cho nó phù hợp cho một loạt cácứng dụng
Tính năng sản phẩmcủa cảm biến áp suất silicon:
1Sử dụng công nghệ tiên tiến và 316L thép không gỉvật liệu như titan và Hastelloy cho mảng ngăn
2Sử dụng mạch phim dày để bù đắp nhiệt độ và điểm khôngsửa chữa.
3.Nhiều giao diện thread có sẵn để lựa chọn
4.Welded như một mảnh, kích thước nhỏ gọn, và độ tin cậy cao
Ứng dụngcủa cảm biến áp suất silicon:1Ứng dụng trong các trang web quy trình công nghiệp khác nhau, bao gồm dầu mỏ, hóa chất, luyện kim, điện và thủy văn.
2Sử dụng trong ngành công nghiệp hàng hải và hàng không
3- Phù hợp với hệ thống điều khiển thủy lực và khí nén
4- Sử dụng trong các ứng dụng kiểm soát quy trình
Hiệu suất điệncủa cảm biến áp suất silicon:1Nguồn cung cấp điện: ≤2mA DC (thường 1.5mA DC)
2. Input impedance:2.5KΩ~6KΩ
3.Output impedance:2.5KΩ~6KΩ
4Kết nối điện: Kovar pin mạ vàng hoặc dây nhiệt độ cao 100mm.
| Các thông số hiệu suấtcủa cảm biến áp suất silicon: | |||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Bị niêm phong | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Loại | Tối đa | Đơn vị | |||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | ||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Sản lượng toàn diện | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| Nhiệt độ hoạt động | -20~80 | oC | |||
| Nhiệt độ lưu trữ | -40~125 | oC | |||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | ||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | ||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | |||
| Vật liệu phân vùng | 316L | ||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | ||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | ||||
| Sốc | 100g, 11ms | ||||
| Thời gian phản ứng | ≤ 1 ms | ||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | ||||
| Trung bình lấp đầy | Dầu silicon | ||||
| Trọng lượng | ~ 63g | ||||
| Các thông số được thử nghiệm trong các điều kiện sau: 1.5mA @ 25°C | |||||
| Xác định xây dựng | |

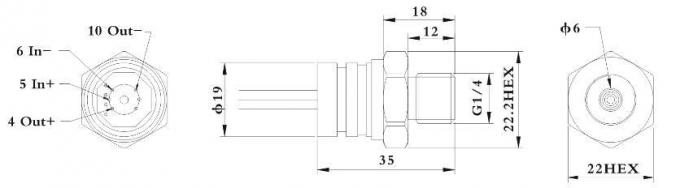

| Cấu trúc |
|

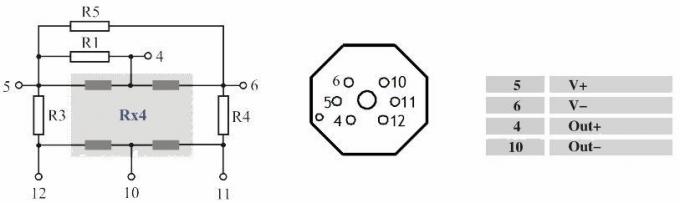

| Kết nối điện và bồi thường |
|

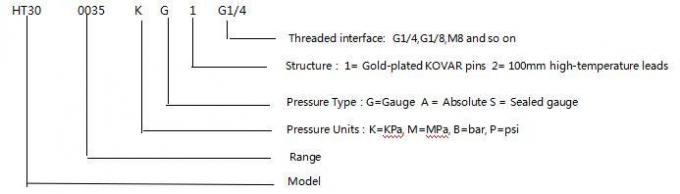

| Ví dụ chọn lọc |
| Mẹo đặt hàng |
Độ kín không khí cần thiết
2Trong quá trình lắp ráp của nhà, đảm bảo nó được sắp xếp theo chiều dọc và áp dụng áp lực đồng đều để tránh tắc nghẽn hoặc làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
| Câu hỏi và câu trả lời |
.4.Q: Thời gian giao hàng điển hình là bao nhiêu?
A: 5 ~ 8 ngày làm việc cho các mô hình tiêu chuẩn.
.6.Q: Bảo hành sản phẩm của bạn là gì? Và dịch vụ sau bán hàng?
A: Thời gian bảo hành của chúng tôi là 24 tháng sau khi vận chuyển, và sau khi bán hàng của chúng tôi sẽ trả lời với câu hỏi của bạn trong 24 giờ, hướng dẫn từ xa bằng mạng PC luôn có sẵn.
