Cảm biến áp suất silicon lỏng 10VDC Cell Cảm biến áp suất mực nước chủ đề nhỏ
Product Details
| Mẫu số: | HT30V | Loại chủ đề: | tùy chỉnh |
|---|---|---|---|
| loại dây: | bốn dây | Phương tiện đo: | Khí và chất lỏng |
| tùy chỉnh: | tùy chỉnh | Quyền lực: | 5VDC 10VDC |
| Đặc điểm kỹ thuật: | Sợi G1/4 G1/8 1/4NPT vv | Loại tín hiệu đầu ra: | Loại tương tự |
| Vật liệu: | thép không gỉ | Tùy chỉnh: | Có sẵn |
| Làm nổi bật |
Bộ cảm biến áp suất silicon lỏng 10VDC,Bộ cảm biến áp suất silicon lỏng Mini Thread,Bộ cảm biến áp suất 10VDC |
||
Product Description

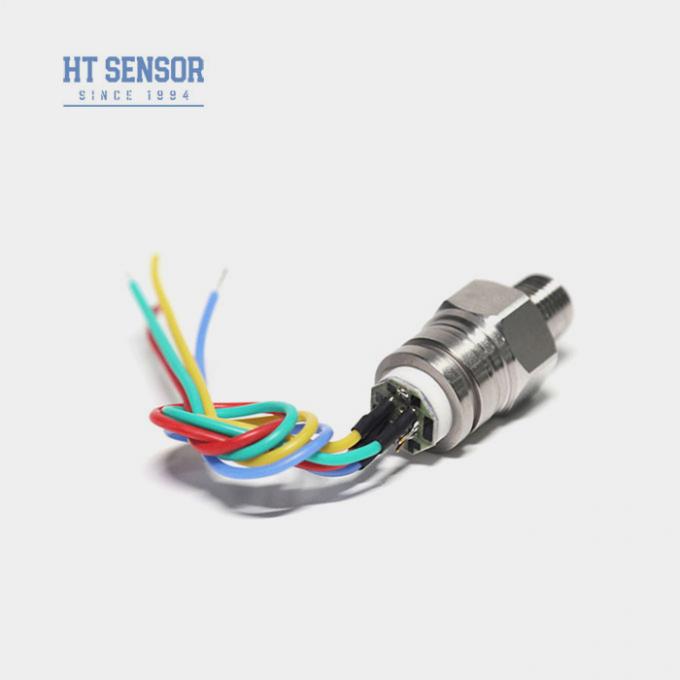

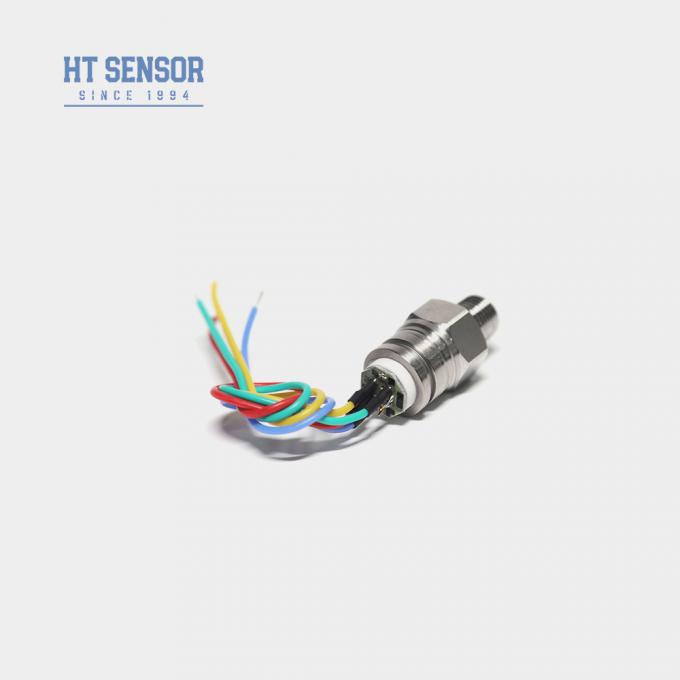

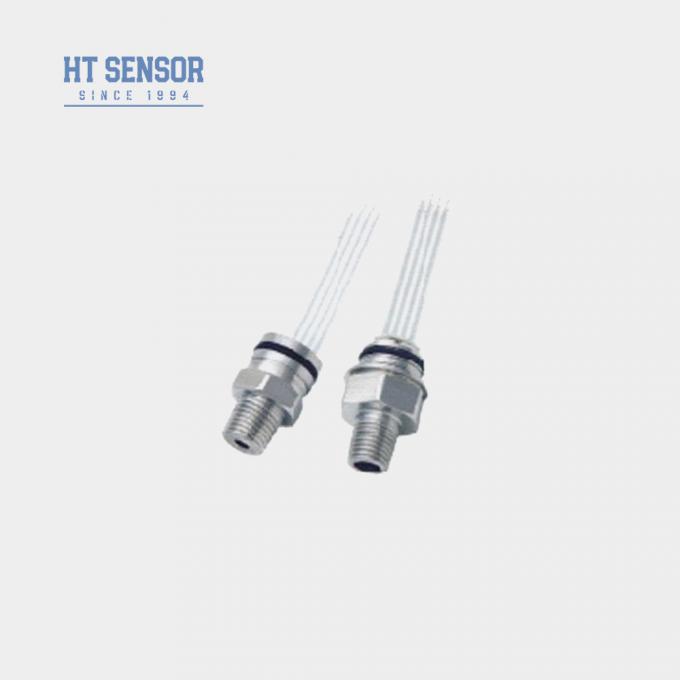

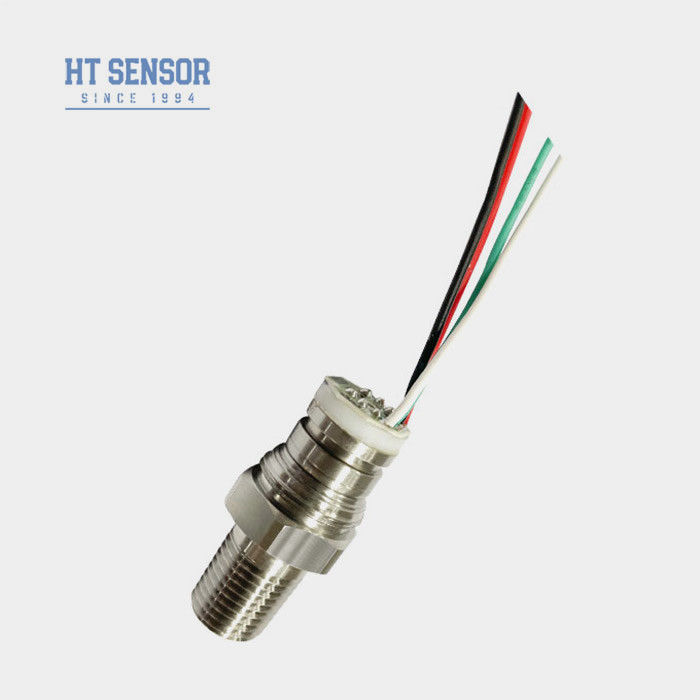

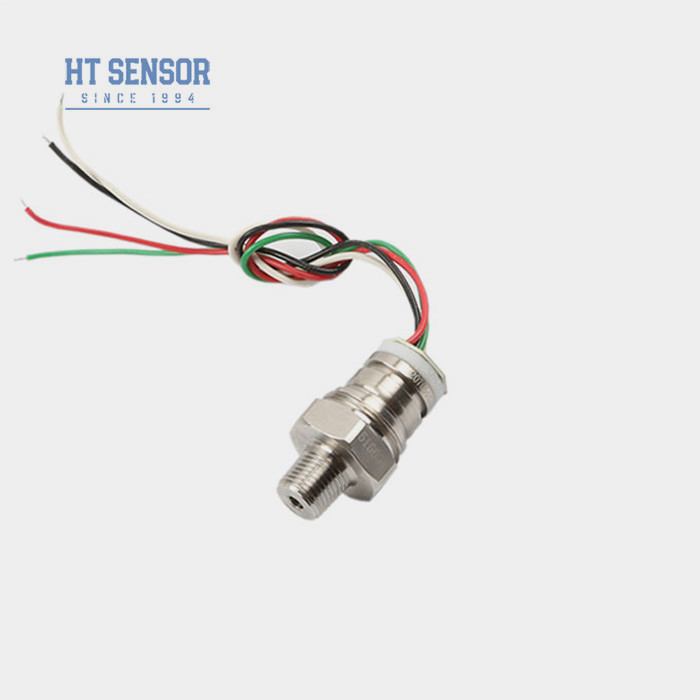

HT30V 10VDC Powered Mini Thread Liquid Silicon Pressure Sensor Transducer
HT30V PiezoresistiveSiliconCảm biến áp suất
giới thiệu cảm biến áp suất silicon sợi:
HT30V sử dụng một yếu tố silicon lan rất ổn định, làm cho nó trở thành một cảm biến áp suất silicon piezoresistive đáng tin cậy.cảm biến đo chính xác áp suất của chất lỏng và khíCác ứng dụng rộng rãi trong máy nén không khí và hệ thống làm lạnh làm cho nó trở thành một tài sản có giá trị trong các ngành công nghiệp khác nhau.
Tính năng sản phẩmCảm biến áp suất silicon:
- Sử dụng mạch phim dày để bù đắp nhiệt độ và zero offsetsửa chữa.
- Độ tin cậy cao và độ ổn định tuyệt vời.
- Nguồn cung cấp điện điện điện cố định, đầu ra tiêu chuẩn
- Thích hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ
- Được sử dụng trong các hệ thống điều khiển quy trình để giám sát và kiểm soát áp suất.
- Thường được sử dụng trong hệ thống làm lạnh và máy nén không khí để áp suất đo lường
- Nguồn cung cấp điện: ≤10VDC
- Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
- Khống chế đầu vào:4KΩ~20KΩ
- Kháng thoát:2.5KΩ~6KΩ
- Kết nối điện: 100mm dây nhiệt độ cao, dây dây băng
| Các thông số hiệu suấtCảm biến áp suất silicon: | ||||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Bị niêm phong | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| Loại | Tối đa | Đơn vị | ||||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | |||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0±2 | mV | |||
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| Nhiệt độ hoạt động | -20~80 | oC | ||||
| Nhiệt độ lưu trữ | -40~125 | oC | ||||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | |||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||||
| Vật liệu phân vùng | 316L | |||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian phản ứng | ≤ 1 ms | |||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | |||||
| Trung bình lấp đầy | Dầu silicon | |||||
| Trọng lượng | ~ 63g | |||||
| Các thông số được thử nghiệm trong các điều kiện sau: 10V @ 25oC | ||||||

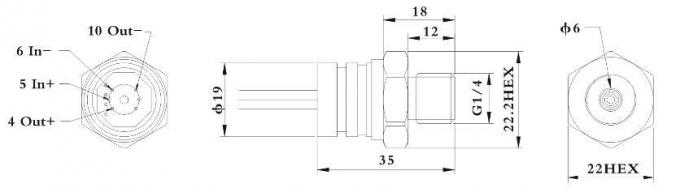

| Xác định xây dựng | |
| Cấu trúc | |
| Chú ý: Kích thước dây của cảm biến áp suất có thể được tùy chỉnh | |
| Kết nối điện và bồi thường |
|
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
1Đối với các cảm biến niềng, vui lòng chắc chắn để xác nhận các giao diện niềng yêu cầu, giao diện trên, giao diện dưới hoặc hàn cần để cung cấp các sơ đồ kích thước phác thảo.
2Nếu môi trường được thử nghiệm không tương thích với lớp vỏ lõi và vật liệu nhà (316L), phải cung cấp hướng dẫn đặc biệt khi đặt hàng.
3Tránh sử dụng tay hoặc vật sắc nét trên âm hộ cảm biến, để tránh biến dạng của âm hộ hoặc xuyên thủng và tổn thương lõi.
4. Giữ cổng áp suất của lõi đo mở cho khí quyển để ngăn chặn nước, hơi nước hoặc môi trường ăn mòn xâm nhập vào buồng áp suất âm của lõi đo.
5Nếu bất kỳ chân thay đổi, tham khảo nhãn trên dây lõi thực tế.
