Cảm biến áp suất điện trở silicon HT19V 5V 10VDC Cảm biến áp suất không khí và chất lỏng silicon
Product Details
| Mẫu số: | HT19V | Loại chủ đề: | KHÔNG |
|---|---|---|---|
| loại dây: | bốn dây | Đo môi trường: | Khí và chất lỏng |
| Phạm vi: | 0-10kpa~100mpa | đầu ra: | MV |
| Loại áp lực: | G/A/S | Cung cấp: | 1,5mA |
| Mã HS: | 9026209090 | Khả năng cung cấp: | 20000pcs/tháng |
| Kiểu: | Cảm biến áp suất áp điện | Vật liệu: | Thép không gỉ |
| Tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh | ||
| Làm nổi bật |
Bộ cảm biến áp suất silicon HT19V,Bộ cảm biến áp suất silicon Piezoresistive 10VDC,Cảm biến áp suất không khí silicon lỏng 10VDC |
||
Product Description

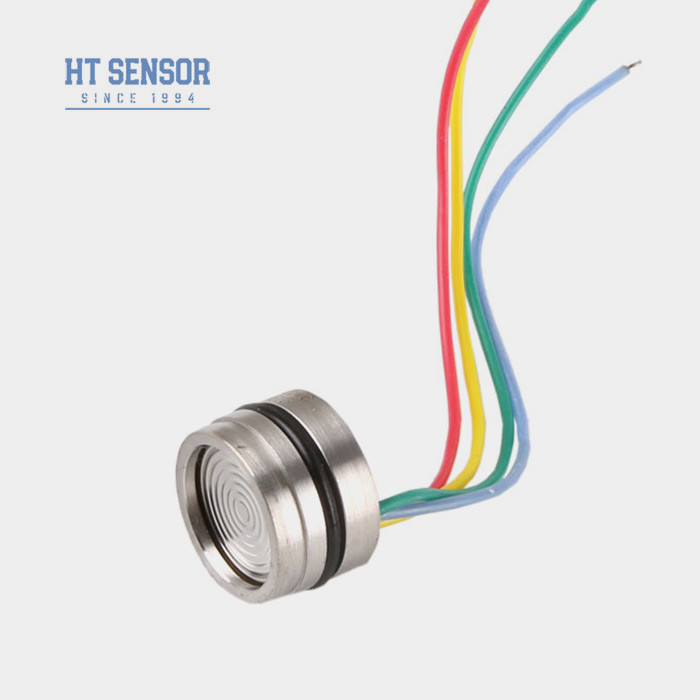

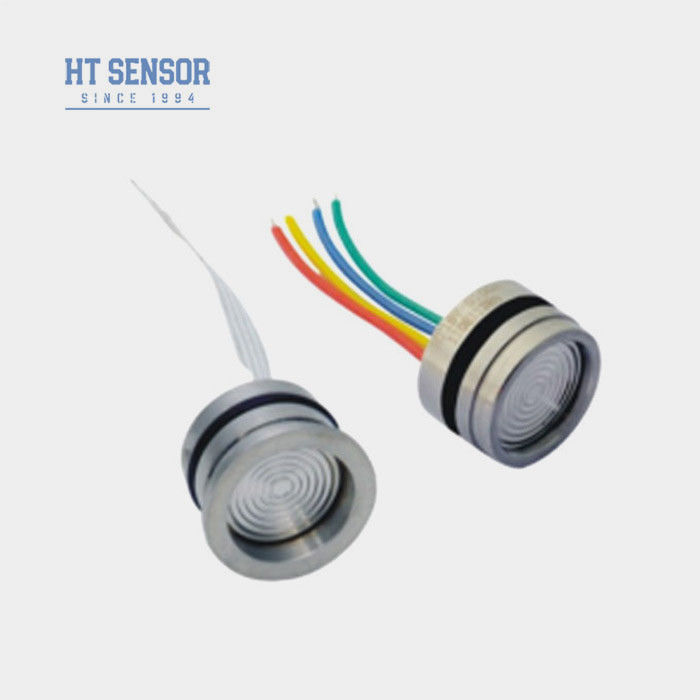

HT19V 19mm 10VDC Điện Piezoelectric Silicon Pressure Sensor cho không khí và chất lỏng
Bộ cảm biến áp suất silicon HT19V
giới thiệu cảm biến áp suất silicon:
HT19V sử dụng một yếu tố silicon lan rất ổn định, làm cho nó trở thành một cảm biến áp suất silicon piezoresistive đáng tin cậy.cảm biến đo chính xác áp suất của chất lỏng và khíCác ứng dụng rộng rãi trong máy nén không khí và hệ thống làm lạnh làm cho nó trở thành một tài sản có giá trị trong các ngành công nghiệp khác nhau.
Tính năng sản phẩmcủa cảm biến áp suất silicon:
1. Sử dụng mạch phim dày để bù đắp nhiệt độ và zero offsetsửa chữa
2Độ tin cậy cao và ổn định tuyệt vời
3.Nguồn cung cấp điện điện điện cố định, đầu ra tiêu chuẩn
Ứng dụngcủa cảm biến áp suất silicon:
1- Phù hợp để đo áp suất khí và chất lỏng không ăn mòn với 316Ltương thích thép không gỉ
2Sử dụng trong các hệ thống điều khiển quy trình để giám sát và kiểm soát áp suất.
3.Thường được sử dụng trong hệ thống làm lạnh và máy nén không khí để áp suất đo lường
Hiệu suất điệncủa cảm biến áp suất silicon:
1Nguồn cung cấp điện: ≤10VDC
2Điện áp đầu ra chế độ thông thường: 50% đầu vào (thường)
3. Input impedance: 4KΩ ~ 20KΩ
4.Output impedance:2.5KΩ~6KΩ
5. Kết nối điện: 100mm dây nhiệt độ cao, cáp ruy
| Các thông số hiệu suấtcủa cảm biến áp suất silicon:. | ||||||
| Phạm vi đo | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Hoàn toàn ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Bị niêm phong | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Loại | Tối đa | Đơn vị | ||||
| Không tuyến tính | ± 0.15 | ± 0.3 | % F.S | |||
| Khả năng lặp lại | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0±2 | mV | |||
| Sản lượng toàn diện | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Zero Offset Temp. Drift | ≤20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Full Scale Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp được bù đắp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| Nhiệt độ hoạt động | -20~80 | oC | ||||
| Nhiệt độ lưu trữ | -40~125 | oC | ||||
| Lượng quá tải cho phép | Lấy giá trị nhỏ hơn giữa 3 lần toàn bộ quy mô hoặc 120MPa | |||||
| Áp lực bùng nổ | 5 lần quy mô đầy đủ | |||||
| Sự ổn định dài hạn | 0.2 % | F.S/năm | ||||
| Vật liệu phân vùng | 316L | |||||
| Kháng cách nhiệt | ≥ 200MΩ 100VDC | |||||
| Vibration (sự rung động) | Không thay đổi trong điều kiện 10gRMS, 20Hz đến 2000Hz | |||||
| Sốc | 100g, 11ms | |||||
| Thời gian phản ứng | ≤ 1 ms | |||||
| Biểu tượng O-ring | cao su nitrile hoặc cao su Fluoro | |||||
| Trung bình lấp đầy | Dầu silicon | |||||
| Trọng lượng | ~ 28g | |||||
| Các thông số được thử nghiệm trong các điều kiện sau: 10V @ 25oC | ||||||
| Xác định xây dựngcủa cảm biến áp suất silicon | |
| < 3,5MPaS |  |
| ≥ 3,5MPaS < 40MPaS |
|
| ≥40MPaS | |
| Kết nối điện và bồi thườngcủa cảm biến áp suất silicon |
|
|
| Ví dụ chọn lọc |
| Mẹo đặt hàng |
2Trong quá trình lắp ráp của nhà, đảm bảo nó được thẳng hàng và áp dụng áp lực ngay để tránh làm hỏng tấm bù.
3Nếu phương tiện đo không tương thích với lớp vỏ lõi và vật liệu nhà (316L), cần cung cấp hướng dẫn đặc biệt khi đặt hàng.
4Tránh nhấn vào mảng cảm biến bằng tay hoặc vật sắc để ngăn ngừa tổn thương lõi do biến dạng hoặc đâm mảng cảm biến.
5. Giữ cổng áp suất của lõi áp suất đo mở cho khí quyển và ngăn chặn sự xâm nhập của nước, hơi nước hoặc môi trường ăn mòn vào buồng áp suất âm lõi.
6Nếu có bất kỳ thay đổi nào cho các dây pin, làm theo nhãn trên lõi thực tế để tham khảo.
| Câu hỏi và câu trả lời |
.
.
